DS363H硬密封蝶閥產品特點：
1、采用三偏心蝶閥堪稱*過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到*性的零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。
DS363H硬密封蝶閥——主要技術參數
公稱通經DN(mm) DN(100～1200)mm、in4～48
公稱壓力PN(MPa) 強度試驗(1.5×PN)密封試驗(1.1×PN)
適用溫度 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質 水、蒸汽、熱水、油品
驅動方式 蝸輪傳動、電動、氣動、液動
壓力等級 ANSI 150Lb磅級/PN25
焊接標準 GB12224、ANSI B16、25、DIN2559
DS363H硬密封蝶閥——主要零部件材料
零件名稱 材料
閥體 碳鋼、不銹鋼、鉻鋁鋼
蝶板 碳鋼、合金鋼、不銹鋼
閥座 3不銹鋼、鈷基硬質合金
軸套 不銹鋼
閥桿 不銹鋼、特殊材料
填料 柔性石墨
DS363H/663H/963H/-10/16/25/40/C、P、R對悍式硬密封蝶閥連接尺寸
公稱通經 主要尺寸 公稱通經 主要尺寸
in DN(mm) L H1 H in DN(mm) L H1 H
4 100 190 270 370 18 450 330 535 820
5 125 200 295 390 20 500 350 560 900
6 150 210 308 416 24 600 390 630 980
8 200 230 370 530 28 700 430 670 1100
10 250 250 450 580 32 800 470 800 1300
12 300 270 465 630 36 900 510 850 1370
14 350 290 475 595 40 1000 550 880 1480
16 400 310 505 755 48 1200 630 1000 1690

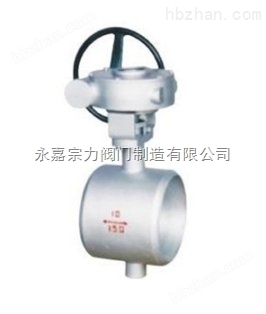

DS363H對焊式雙向硬密封蝶閥
