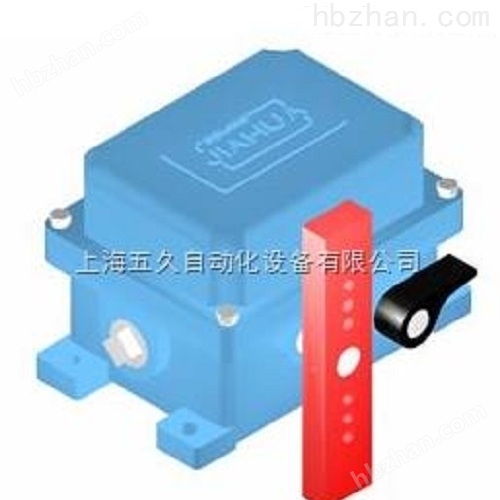

雙向拉繩開關JHLS
一、概述
JHLS型雙向拉繩開關是用于帶式輸送機輸料現場發生事故時緊急停機的保護開關。在輸送機兩側沿線任意位置均可啟動開關發出停機信號，防止事故發生。
本機防護性能好，使用安全可靠，在冶金、電力、煤炭、化工、建材等行業以及港口等得到了廣泛的應用。
隔爆型雙向拉繩開關適用于煤礦井下有瓦斯、煤塵爆炸危險的環境。
二、技術參數
1.環境溫度 -20℃～60℃
2.相對濕度 ≤95%
3.大氣壓力 80～106MPa
4.輸出接點 兩常開兩常閉兩組接點
5.接點容量 AC250V 15A AC500V 10A (阻性負載)
6.絕緣電阻 100MΩ
7.耐 壓 1000V AC、50/60Hz、1min
8.動作角度
型號 | 動作角度 | 鎖定角度 | 復位方式 |
Ⅰ型 | 12° | — | 自動 |
Ⅱ型 | 12° | 18° | 手動 |
9.動作拉力 90N～180N
10.防護等級 IP65
11.防爆形式 ExdⅠ
12.壽 命 10萬次
三、工作原理
當輸送機現場發生事故時，可在沿線任意位置拉動系在轉臂上的鋼絲繩，轉臂帶動機內凸輪旋轉，從而驅動行程開關換位，發出停機信號。
Ⅰ型機啟動后轉臂可自動復位。
Ⅱ型機的轉臂上有一個定位桿，開關啟動后即被鎖定，按動旋鈕定位桿旋起轉臂方可復位。
JHLS型雙向拉繩開關結構見圖一
圖一
四、安裝與接線
1.在輸送機沿線人行過道兩側安裝。應便于啟動且不影響其他操作。
2.每25～35m安裝一臺。中間選用φ4鋼絲繩或覆塑鋼絲繩連接。為減輕繩重，間隔3米加一托環支撐，防止繩自重影響開關啟動。
3.機頭、機尾各安裝一只緊線器用于連接鋼絲繩，并可調節鋼絲繩的松緊度。
4.鋼絲繩連接后松緊適度，應保證啟動后能可靠復位。
安裝方式見圖二
5.接線：打開上蓋，按圖三標識接線，接線后蓋好上蓋。注意上蓋和接線口的密封。
五.購貨須知
我公司配作安裝支架、托環等配件，可配套定購。并可為用戶定購鋼絲繩、扎頭和緊線器等。
