產品概述
港儀閥門生產的電動法蘭閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。電動法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電動契式閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
產品特點
1、閘閥是常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì); 閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。
2、楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。
3、流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
4、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
5、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康?。便于安裝，適用于介質的流動方向可能改變的管路中。
執行器參數
1、電源：電機為三相交流，380V（特殊訂貨660V或220V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2、工作環境：
（1）環境溫度：-20～+60℃（特殊訂貨-60～+80℃）。
（2）相對濕度：≤90%（25℃時）。
（3）普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所 ；防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。（詳見GB3836.1）
執行標準
設計與制造 | GB/T12234 | |
連接端尺寸 | 結構長度 | GB/T12221 |
法蘭尺寸 | JB79 | |
檢驗與試驗 | JB/T9092 | |
材 料 | 碳鋼 | GB/T12229 |
不銹鋼 | GB/T12230 | |
標 志 | GB/T12220 | |
供 貨 | JB/T7928 | |
主要技術參數
公稱壓力(MPa) | 試驗壓力(MPa) | |||
殼體 | 密封(液) | 密封(氣) | 上密封 | |
1.6 | 2.4 | 1.76 | 0.6 | 1.76 |
2.5 | 3.8 | 2.75 | 0.6 | 2.75 |
4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7.04 | 0.6 | 7.04 |
10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
16.0 | 24.0 | 17.6 | 0.6 | 17.6 |
主要零部件材質
閥體、閥蓋 | 閥板 | 閥座 | 閥桿 | 填料 | 適用介質 | 適用溫度(≤℃) |
WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 |
ZGlCr5MO | ZGlCr5M0+ Slite12 | 1Crl8Ni9+ Slite6 | 25Cr2M01VA | 柔性石墨 | 水、油品、蒸汽 | 550 |
ZGlCrl8Ni9Ti | Crl了Ni2 | 1Crl8Ni9+ Slite6 | 1Crl8Ni9Ti | PTFE | 硝酸類、堿類 | 200 |
ZG00Crl7Nil4M02 | 316L+ Slite12 | 316L+S1ite6 | 316L | PTFE | 尿素、甲銨液、磷酸 | 200 |

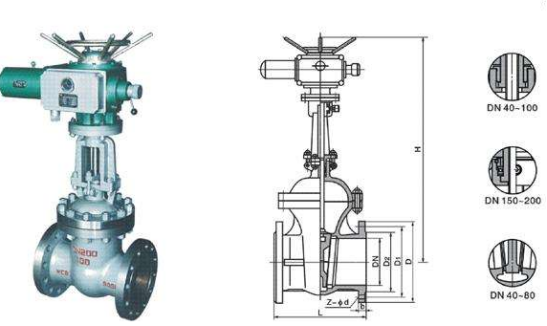

外形尺寸
公稱壓力PN(MPa) | 公稱通徑DN(mm) | 標準值 | 參考值 | 電裝型號 | ||||||||||
L | D | D1 | D2 | D6 | b | f | f1 | Z-φd | L1 | H | 質量 | |||
1.6 | 50 | 250 | 160 | 125 | 100 | / | 16 | 3 | / | 4-φ18 | 590 | 678 | 90 | DZWl0A |
65 | 265 | 180 | 145 | 120 | / | 18 | 3 | / | 4-φ18 | 590 | 693 | 96 | DZWl5A | |
80 | 280 | 195 | 160 | 135 | / | 20 | 3 | / | 8-φ18 | 590 | 755 | 108 | DZW20A | |
100 | 300 | 215 | 180 | 155 | / | 20 | 3 | / | 8-φ18 | 590 | 820 | 126 | DZW20A | |
150 | 350 | 280 | 240 | 210 | / | 24 | 3 | / | 8-φ23 | 590 | 994 | 199 | DZW20A | |
200 | 400 | 335 | 295 | 265 | / | 26 | 3 | / | 12-φ23 | 590 | 1138 | 254 | DZW30A | |
250 | 450 | 405 | 355 | 320 | / | 30 | 3 | / | 12-φ25 | 810 | 1409 | 310 | DZW45A | |
300 | 500 | 460 | 410 | 375 | / | 30 | 4 | / | 12-φ25 | 810 | 1588 | 391 | DZW60 | |
350 | 550 | 520 | 470 | 435 | / | 34 | 4 | / | 16-φ25 | 830 | 1755 | 729 | DZW90 | |
400 | 600 | 580 | 525 | 485 | / | 36 | 4 | / | 16-φ30 | 830 | 1902 | 992 | DZWl20 | |
450 | 650 | 640 | 585 | 545 | / | 40 | 4 | / | 20-φ30 | 870 | 214l | 1168 | DZWl80 | |
500 | 700 | 705 | 650 | 608 | / | 44 | 4 | / | 20-φ34 | 870 | 2276 | 1222 | DZW250 | |
600 | 800 | 840 | 770 | 718 | / | 48 | 5 | / | 20-φ41 | 870 | 2474 | 1376 | DZW250 | |
2.5 | 50 | 250 | 160 | 125 | 100 | / | 20 | 3 | / | 4-φ18 | 590 | 678 | 95 | DZWl0A |
65 | 265 | 180 | 145 | 120 | / | 22 | 3 | / | 4-φ18 | 590 | 693 | 99 | DZWl5A | |
80 | 280 | 195 | 160 | 135 | / | 22 | 3 | / | 8-φ18 | 590 | 755 | 113 | DZW20A | |
100 | 300 | 230 | 190 | 160 | / | 24 | 3 | / | 8-φ23 | 590 | 820 | 132 | DZW20A | |
150 | 350 | 300 | 250 | 218 | / | 30 | 3 | / | 8-φ25 | 590 | 934 | 206 | DZW30A | |
200 | 400 | 360 | 310 | 278 | / | 34 | 3 | / | 12-φ25 | 590 | 1138 | 257 | DZW30A | |
250 | 450 | 425 | 370 | 332 | / | 36 | 3 | / | 12-φ30 | 810 | 1409 | 317 | DZW45A | |
300 | 500 | 485 | 430 | 390 | / | 40 | 4 | / | 16-φ30 | 810 | 1588 | 412 | DZW60A | |
350 | 550 | 550 | 490 | 448 | / | 44 | 4 | / | 16-φ34 | 830 | 1750 | 750 | DZW90 | |
400 | 600 | 610 | 550 | 505 | / | 48 | 4 | / | 16-φ34 | 830 | 1902 | 1042 | DZWl20 | |
450 | 650 | 660 | 600 | 555 | / | 50 | 4 | / | 20-φ34 | 870 | 2141 | 1275 | DZWl20 | |
500 | 700 | 730 | 660 | 610 | / | 52 | 4 | / | 20-φ41 | 870 | 2276 | 1420 | DZWl80 | |
600 | 800 | 840 | 770 | 718 | / | 56 | 5 | / | 20-φ41 | 870 | 2474 | 1522 | DZW250 | |
