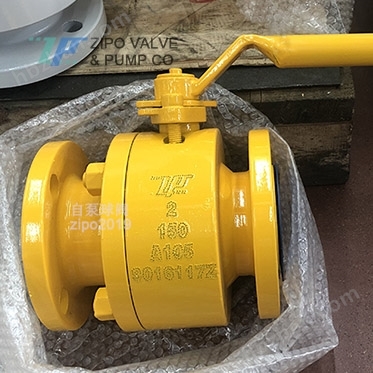

自貢自泵球閥Q41F氟塑料密封法蘭浮動球閥
在線服務：180（8165）9672 或zipo2019; Q: 219(141)7589
咨詢或購買前，請用戶告知準確的口徑、壓力、介質、溫度、連接方式、操作方式、主體材質等參數。
1.自貢鍛鋼法蘭浮動球閥設計標準: ASME B16.34, API 6D, GB, GOST, DIN, BS等
壓力溫度等級標準: ASME B16.34/ GB/T12224
結構長度標準: API 6D, ANSI B16.10, GB 12221, GOST, DIN, BS
連接標準: 對焊BW, 突面法蘭RF, 環形槽法蘭RTJ, BW+PUP對焊加袖管
閥體結構：兩片式或三片式，分體式，螺栓連接， 鍛鋼閥體結構
閥座結構：閥座下游密封
產品優勢：閥體采用鍛件，預防了鑄件缺陷，分體螺栓連接，易于維護。
溫度和壓力限制 ：銘牌顯示有球閥在操作溫度下所允許的操作壓力。 使用PTFE或RTFE材質的閥座和密封件，操作溫度應在?29到 120度之間。 球閥的公稱壓力等級（PN），可表明閥在正常溫度狀態下的額定工作壓力。（例如：PN4.0，表明其操作溫度在?29～120度時的額定工作壓力為40 Bar（4.0MPa）。 2.
鍛鋼浮動球閥的安裝步驟
1）取掉法蘭端兩邊的保護蓋，在閥*打開的狀態下進行沖洗清潔。
2）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
3）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
4）本類閥應安裝在管道的水平方向或垂直方向。
5）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
6）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
3.
鍛鋼浮動球閥操作和使用1）操作前須確認管路和閥已被沖洗過。
2）閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1／4圈（90度）時，閥關斷。反向旋轉1／4圈（90度）時，閥開啟。
3）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
4.
鍛鋼浮動球閥維修擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度／壓力比，以及合理的腐蝕數據
5.
鍛鋼浮動球閥注意事項：球閥在關閉狀態下，閥體內部依舊存在受壓流體；維修前，解除管線壓力并使閥門處于打開位置 ；維修前，斷開電源或氣源；維修前，將執行機構與支架脫離 。
自貢鍛鋼法蘭浮動球閥常用型號：Q41F，Q41H，Q41Y, Q61F, Q61H, Q61Y， Q11F，Q11H, Q11Y,Q941F，Q941H，Q941Y, Q961F, Q961H, Q961Y， Q911F，Q911H, Q911Y,Q641F，Q641H，Q641Y, Q661F, Q661H, Q661Y， Q611F，Q611H, Q611Y,
口徑范圍：. NPS1/2”(DN15)~ NPS8”(DN200) 壓力范圍：CLASS 150LB(PN16)~CLASS 2500LB(PN420)
操作方式：手柄、蝸輪、電動頭、氣動頭、液動頭、氣液聯動頭、電液聯動頭。
單位：自貢自泵球閥水泵有限公司
