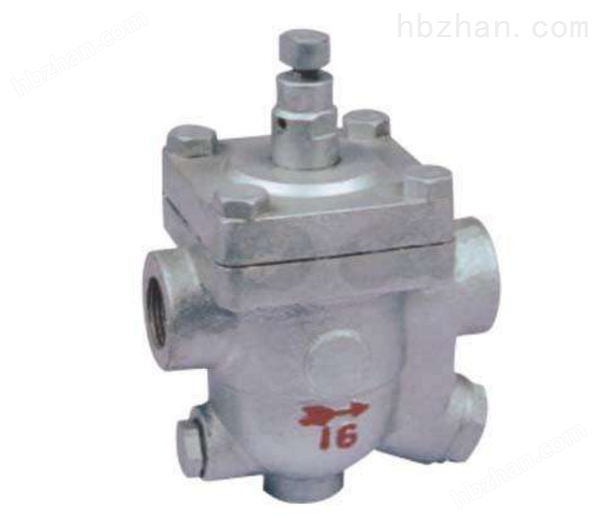

CS15H自由半浮球式蒸汽疏水閥

一、產品概述：

CS15H自由半浮球式蒸汽疏水閥適用于蒸汽供熱設備及蒸汽管路上,能自動排除凝結水,阻止蒸汽泄漏,并能自動排除空氣,廣泛應用于化工、煉油、電力、輕紡、造紡待工礦企業，尤其對壓力低、排量大和溫度穩定性要求高，不宜滯存凝結水的蒸汽設備更為適用。
二、工作原理：

疏水閥未開始工作時，自由半浮球沉落在發射管上，當疏水處于排水狀態時，蒸汽經過過濾網和發射管進入閥體，當蒸汽體積增加到一定程度時，浮力使半浮球上浮，在蒸汽壓力作用下，半浮球靠向疏水噴咀將其封閉，阻止了蒸汽外逸。當大量凝結水進入閥體時，半浮球內蒸汽體積減少，此半浮球在自身重力作用下落，半浮球脫離疏水噴咀，完成了一個工作循環。繼而周而復始運動，起動自動排水阻汽的目的。
三、結構特點：

內部結構只有一個半浮球式的球桶為活動部件，開口朝下，半浮球式的球桶外圓經過精細研磨，整個球面都可為密封面。使用壽命很長，能抗水錘，沒有易損件，*，經久耐用，無蒸汽泄漏，節能效果好。自由半浮球式蒸汽疏水閥用于蒸汽加熱設備，蒸汽管網凝結水回收系統。

四、主要性能范圍
