自來水在輸送的過程中需要借助各種給水設備來達到使用的效果，而給水設備的原理以及結構也是在使用時需要了解的，下面讓我們和上海三利一起了解下自來水無負壓給水設備

自來水無負壓給水設備組成結構圖以及原理是什么無負壓供水設備產品信息

　　自來水在輸送的過程中需要借助各種給水設備來達到使用的效果，而給水設備的原理以及結構也是在使用時需要了解的，下面讓我們和上海三利一起了解下自來水無負壓給水設備。

　　工作原理

　　(1)變頻恒壓供水：當市政管網供水量大于用戶用水量時，穩流罐式無負壓給水設備變頻恒壓給水，此時穩流罐中存儲一定量的承壓水。

　　(2)消除負壓：當用戶用水量增加導致市政管網與穩流罐連接處壓力下降，當壓力降低到相對壓力0以下時，在穩流罐中形成負壓，真空抑制器的進氣閥門打開，大氣進入穩流罐。此時，穩流罐相當于一個具有自由液面的開口水箱，壓力與大氣相同，負壓被消除。水位下降到設定值時，液位控制器將控制信號傳遞給變頻控制柜中的控制系統，控制加壓機組停止工作，用戶停水;當用戶用水量減小時，穩流罐中水位上升，氣體從真空抑制器排氣閥門排除，壓力恢復正常后，加壓機組重新自動啟動，恢復供水。

　　(3)停水停機功能：當市政管網停水時，加壓機組在液位控制器控制下自動停止運行，市政管網供水恢復后，自動啟動重新恢復正常供水。

　　(4)小流量休眠功能：用戶不用水或用水量很小時設備自動進入休眠狀態(停機)并保持供水壓力，用戶恢復用水時系統自動喚醒，恢復正常供水。

　　(5)停電繼續給水：當小區停電時，由市政管網繼續向低區用戶給水，停電不停水。設備恢復供電后，自動啟動，恢復正常給水。

自來水無負壓給水設備

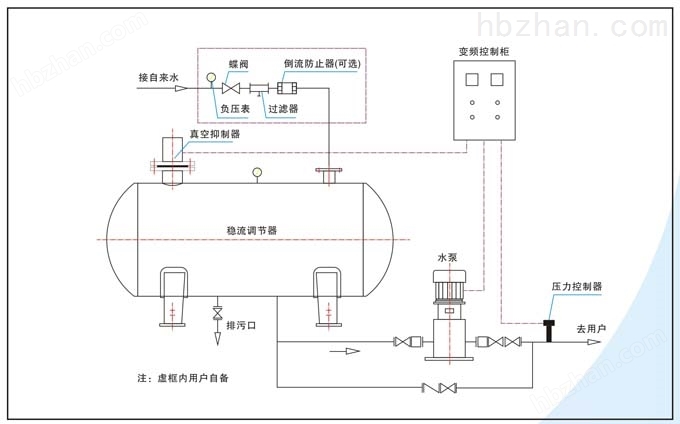

　　罐式無負壓供水設備的系統組成

　　罐式無負壓供水設備的整個完整系統結構主要由穩流罐、閥門、增壓泵、單向閥、傳感器、穩壓罐、變頻水泵控制柜和管路組成。其作用如下分別說明：

　　穩流罐：穩流罐全稱無負壓穩流罐，是罐式無負壓供水設備的重要部件，無負壓供水設備之所以能直接串聯到市政自來水管道上增壓就是穩流罐發揮著至關重要的作用，您可以點此查看穩流罐的工作原理。

　　閥門：閥門作用就是起到開關的作用，便于檢修和調試。

　　增壓泵：增壓泵的是整個系統的核心部件，起到增壓的作用。

　　單向閥：單向閥又名止回閥，增壓過的水就無法再回流，可以保證出水段水壓穩定。

　　傳感器：傳感器是控制系統的重要部分之一，起到反饋管網壓力作用。

　　穩壓罐：穩壓罐又名氣壓罐，是穩定水壓的重要部件，您可以點此查看穩壓罐的工作原理。

　　控制柜：控制柜是整個供水設備的指揮系統，水泵工作數量、水泵啟停、水泵運行速度都要控制柜來控制。實際上，無負壓供水設備控制原理和普通箱式變頻恒壓供水設備的控制機理一樣，您可以點此查閱變頻恒壓供水設備原理。

　　箱式無負壓供水設備的系統組成

　　箱式無負壓供水設備的完整系統結構主要由水箱、穩流罐補償器(穩流罐)、手動閥門、電動閥門或遙控浮球閥、增壓泵、補水泵、單向閥、傳感器、穩壓罐、變頻水泵控制柜和管路組成。其作用如下分別說明：

　　水箱：水箱的作用就是蓄水，當市政供水減少時由補水泵從水箱里面抽水增壓補水。

　　穩流補償器：穩流補償器就是一般說的穩流罐，也是箱式無負壓供水設備的重要組成部件。主要是防止市政供水減少時增壓泵工作對市政產生真空影響，您可以點此查看穩流罐的工作原理。

　　手動閥門：手動閥門作用就是起到開關的作用，便于檢修和調試。

　　遙控浮球閥或電動閥：起到定時或定量給水箱補水的作用。

　　增壓泵：增壓泵的是整個系統的核心部件，起到增壓的作用。

　　單向閥：單向閥又名止回閥，增壓過的水就無法再回流，可以保證出水段水壓穩定。

　　傳感器：傳感器是控制系統的重要部分之一，起到反饋管網壓力作用。

　　穩壓罐：穩壓罐又名氣壓罐，是穩定水壓的重要部件，您可以點此查看穩壓罐的工作原理。

　　補水泵：補水泵是箱式無負壓供水設備重要的核心組件，系統能否充分利用市政管網壓力并且不產生負壓就得益于補水泵。補水泵并不是單獨的一臺水泵，而是一個全自動變頻增壓水泵，傳感器位置安裝到供水機組的進水端，實時采集管網壓力，一旦管網壓力偏低，補水泵就會啟動差量補償補壓，供水設備的進水充足的情況下，是不會對管網產生負壓的。這是箱式無負壓消除負壓的又一保證。

　　控制柜：控制柜是整個供水設備的指揮系統，水泵工作數量、水泵啟停、水泵運行速度都要控制柜來控制。

自來水無負壓給水設備
