一、特點：

1、本機主要用于用于檢驗公路橋梁橡膠支座以及公路橋梁盆式橡膠支座成品力學性能試驗，符合《JT/T4-2004》《JT391-1999》的標準的要求并符合相關國家標準的要求。

2、控制方式：微機控制電液伺服壓剪試驗機主機垂向油缸采用單向柱塞式油缸，橫向油缸采用雙向控制油缸施加試驗力，加載系統均采用微機控制、電液伺服協調多級液壓控制信號加載、連續加荷平穩、多級試驗力保持、自動采集并儲存數據、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程、顯示試驗力及試驗曲線，整機性能穩定可靠，操作簡單可靠，便于操作。

3、小車高度調整：上下調整采用液壓結構調整，速度可控（無級調速），直觀高效。

4、法向、切向雙路控制可以單獨控制，為整體試驗提供了更多的人為可操作的靈活性。

5、速度調節可以在軟件設定，保證完整的恒定加載曲線。曲線可以平移即放大分析功能。

6、面積可以直接輸入，隨之自動將力換算出兆帕值。

二、方案描述：

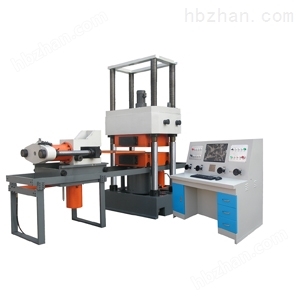

1、主機

四絲杠框架式主機，試驗空間無極可調，方便不同高度的試驗要求。

2、法向加載系統指標

試驗力：5000kN 試驗力測量范圍：0-5000kN

示值相對誤差：≤±1%（優于Ⅰ級） 測 力 方 式：高精度壓力傳感器測力

法向活塞行程：300mm 位 移 測 量范圍：高于300mm

最小顯示位移：0.01mm 活 塞 上 升速度：0-50mm/min（可調）

位移測量范圍：0-500mm 位 移 測 量精度：±0.5Fs

變形測量分辨力：0.01mm（法向變形） 變形測量范圍：0-50（法向變形）

0.001mm（切向變形） 0-50（切向變形）

立柱凈間距：975×505mm 軸向試驗調整空間：0-800mm（可調）

上下壓盤尺寸：820*820mm 等速試驗力控制范圍：0.5-25kN/s

等速位移控制范圍：0.1-50mm/min 軌道長度：5m

控制方式和數據處理：計算機伺服系統及數據（載荷、位移）圖形采集處理等

負荷保持功能：具有高精度比例伺服閥負荷保持，進行垂向試驗力的多級控制

液壓加載，微機伺服自動控制，壓力傳感器測量，屏幕顯示

變形測量：四只數顯百分表測量試樣垂向變形；四只數顯千分表測量試樣徑向變形（用于盆式橡膠支座）

橫梁升降速度：根據原有試驗機速度

標準配件：上下壓盤（820mm×820mm）1套

主機外型尺寸：1250×1050×3800mm（地下1200mm）

3、橫向剪切力施加裝置

試 驗力：1000kN 力示值相對誤差：≤±1%（優于Ⅰ級）

試驗力測量范圍：0-1000kN 活 塞 行 程：200mm（雙向缸）

加 載 速 度：0-60mm/min（可調） 位移變形測量精度：±0.5%FS

位移及變形測量：高精度位移傳感器測量試樣的剪切變形

測力方式：高精度負荷傳感器測力

剪切變形測量范圍：不小于0-200mm 分辨率：優于0.01mm
