菲尼克斯 PCB 插拔式連接器 1757022
MSTB 2,5/ 3-ST-5,08 - PCB 插拔式連接器1757022
MSTB 2,5/ 3-ST-5,08 - PCB 插拔式連接器
插拔式連接器， 額定橫截面: 2.5 mm2， 顏色: 綠色， 額定電流: 12 A， 額定電壓(III/2): 320 V， 觸點表面: Sn， 觸點類型: 孔式插頭， 電位數: 3， 行數: 1， 位數: 3， 連接量: 3， 產品系列: MSTB 2,5/..-ST， 針距: 5.08 mm， 接線方式: 帶壓片的螺釘連接， 螺釘頭規格: L 開槽， 導線／PCB連接方向: 0 °， 鎖扣: - 鎖扣， 插拔系統: COMBICON MSTB 2,5， 互鎖: 不帶， 安裝: 不帶， 包裝類型: 紙箱包裝
菲尼克斯 PCB 插拔式連接器 1757022
產品詳情
| 產品類型 | PCB插拔式連接器 |
| 產品系列 | MSTB 2,5/..-ST |
| 產品線 | COMBICON Connectors M |
| 類型 | 標準 |
| 位數 | 3 |
| 針距 | 5.08 mm |
| 連接量 | 3 |
| 行數 | 1 |
| 電位數目 | 3 |
| 安裝法蘭 | 不帶 |
| 數據管理狀態 | |
| 產品審核修訂 | 09 |
| 額定電流IN | 12 A |
| 額定電壓 UN | 320 V |
| 接觸電阻 | 1.3 mΩ |
| 額定電壓(III/3) | 250 V |
| 額定電涌電壓(III/3) | 4 kV |
| 額定電壓(III/2) | 320 V |
| 額定電涌電壓(III/2) | 4 kV |
| 額定電壓 (II/2) | 630 V |
| 額定電涌電壓(II/2) | 4 kV |
| 連接技術 | |
| 類型 | 標準 |
| 連接器系統 | COMBICON MSTB 2,5 |
| 額定橫截面 | 2.5 mm2 |
| 觸點類型 | 孔式插頭 |
| 互鎖 | |
| 鎖定類型 | 不帶 |
| 安裝法蘭 | 不帶 |
| 導線連接 | |
| 連接方式 | 帶壓片的螺釘連接 |
| 導線／PCB連接方向 | 0 ° |
| 剛性導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 柔性導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 可連接導向橫截面 AWG | 24 ... 12 |
| 柔性導線橫截面，帶不含絕緣套管的冷壓頭 | 0.25 mm2 ... 2.5 mm2 |
| 柔性導線橫截面，帶套管，帶塑料絕緣套管 | 0.25 mm2 ... 2.5 mm2 |
| 2根橫截面相同的導線，剛性導線 | 0.2 mm2 ... 1 mm2 |
| 2根橫截面相同的導線，柔性導線 | 0.2 mm2 ... 1.5 mm2 |
| 2根具有相同橫截面的導線，柔性，帶套管但不帶塑料套管 | 0.25 mm2 ... 1 mm2 |
| 2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管 | 0.5 mm2 ... 1.5 mm2 |
| 塞規a x b／直徑 | 2.8 mm x 2.0 mm / 2.4 mm |
| 剝線長度 | 7 mm |
| 螺釘頭驅動方式 | 開槽 (L) |
| 緊固扭矩 | 0.5 Nm ... 0.6 Nm |
| 不帶絕緣頸環的套管的規格 | |
| 推薦的壓接工具 | 1212034 CRIMPFOX 6 |
| 帶絕緣頸環的套管的規格 | |
| 推薦的壓接工具 | 1212034 CRIMPFOX 6 |
| 材料數據 - 聯系方法 | |
| 注意事項 | 符合WEEE/RoHS，根據IEC 60068-2-82/JEDEC JESD 201的要求沒有晶須 |
| 接觸件材料 | CU合金 |
| 表面特性 | 熱浸鍍錫 |
| 接線點金屬表面（頂層） | 錫 (5 - 7 µm Sn) |
| 觸點區域金屬表面（頂層） | 錫 (5 - 7 µm Sn) |
| 材料數據 - 殼體 | |
| 顏色 (外殼) | 綠色 (6021) |
| 絕緣材料 | PA |
| 絕緣材料組 | I |
| CTI符合IEC 60112 | 600 |
| 阻燃等級，符合UL 94 | V0 |
| 符合EN 60695-2-12標準的灼熱絲可燃性指數GWFI | 850 |
| 符合EN 60695-2-13標準的灼熱絲起燃性溫度GWIT | 775 |
| 符合EN 60695-10-2標準的球壓試驗溫度 | 125 °C |
| 尺寸圖 |  |
| 針距 | 5.08 mm |
| 寬度 [w] | 15.24 mm |
| 高度[h] | 15 mm |
| 長度[l] | 18.3 mm |
| 操作注意事項 | 依據IEC 61984標準，COMBICON連接器不具備開關功能（COC）。在指-定用途中，不得帶電或載荷插拔。 |
| 導線損壞和松動測試 | |
| 規格 | IEC 60999-1:1999-11 |
| 結果 | 已通過測試 |
| 拉伸測試 | |
| 規格 | IEC 60999-1:1999-11 |
| 導線橫截面／導線類型／牽引力設定值／實際值 | 0.2 mm2 / 剛性 / > 10 N |
| 0.2 mm2 / 柔性 / > 10 N | |
| 2.5 mm2 / 剛性 / > 50 N | |
| 2.5 mm2 / 柔性 / > 50 N | |
| 插入/拔出力 | |
| 規格 | IEC 60512-13-2:2006-02 |
| 結果 | 已通過測試 |
| 周期數 | 25 |
| 每個接線位的插入強度 | 8 N |
| 每個接線位的拔出強度 | 6 N |
| 扭矩試驗 | |
| 規格 | IEC 60999-1:1999-11 |
| 抗擦抹性 | |
| 規格 | IEC 60068-2-70:1995-12 |
| 結果 | 已通過測試 |
| 極性保護和編碼 | |
| 規格 | IEC 60512-13-5:2006-02 |
| 結果 | 已通過測試 |
| 外觀檢查 | |
| 規格 | IEC 60512-1-1:2002-02 |
| 結果 | 已通過測試 |
| 尺寸檢查 | |
| 規格 | IEC 60512-1-2:2002-02 |
| 結果 | 已通過測試 |
| 振動測試 | |
| 規格 | IEC 60068-2-6:2007-12 |
| 頻率 | 10 - 150 - 10 Hz |
| 掃描速率 | 1倍頻程/分鐘 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 每軸的測試周期 | 2.5 h |
| 測試方向 | X-, Y- 與 Z-軸 |
| 耐久性測試 | |
| 規格 | IEC 60512-9-1:2010-03 |
| 海平面脈沖耐受電壓 | 4.8 kV |
| 體積電阻 R1 | 1.3 mΩ |
| 體積電阻 R2 | 1.4 mΩ |
| 插入／拔出周期 | 25 |
| 氣候測試 | |
| 規格 | ISO 6988:1985-02 |
| 腐蝕應力 | 0.2 dm3的SO2 氣體通入容量300 dm3的箱體，溫度40°C，1周期 |
| 熱應力 | 100 °C/168 h |
| 大功率頻率耐受電壓 | 2.21 kV |
| 環境條件 | |
| 環境溫度（運行） | -40 °C ... 100 °C (取決于衰減曲線) |
| 環境溫度（存放/運輸） | -40 °C ... 70 °C |
| 相對濕度（存放/運輸） | 30 % ... 70 % |
| 環境溫度（組裝） | -5 °C ... 100 °C |
| 溫度測試 | 測試組C | |
| 規格 | IEC 60512-5-1:2002-02 |
| 已測芯數 | 12 |
| 絕緣電阻 | |
| 規格 | IEC 60512-3-1:2002-02 |
| 絕緣電阻，相鄰接線位 | > 5 MΩ |
| 電氣間隙和爬電距離 | | |
| 規格 | IEC 60664-1:2007-04 |
| 絕緣材料組 | I |
| 比較跟蹤指標（IEC 60112） | CTI 600 |
| 額定絕緣電壓 (III/3) | 250 V |
| 額定電涌電壓 (III/3) | 4 kV |
| 最小電氣間隙值 – 不均勻電場 (III/3) | 3 mm |
| 最小爬電距離(III/3) | 3.2 mm |
| 額定絕緣電壓 (III/2) | 320 V |
| 額定電涌電壓(III/2) | 4 kV |
| 最小電氣間隙值 – 不均勻電場 (III/2) | 3 mm |
| 最小爬電距離(II/2) | 3 mm |
| 額定絕緣電壓 (II/2) | 630 V |
| 額定過電壓 (II/2) | 4 kV |
| 最小電氣間隙值 – 不均勻電場 (II/2) | 3 mm |
| 最小爬電距離(II/2) | 3.2 mm |
| 包裝類型 | 紙箱包裝 |

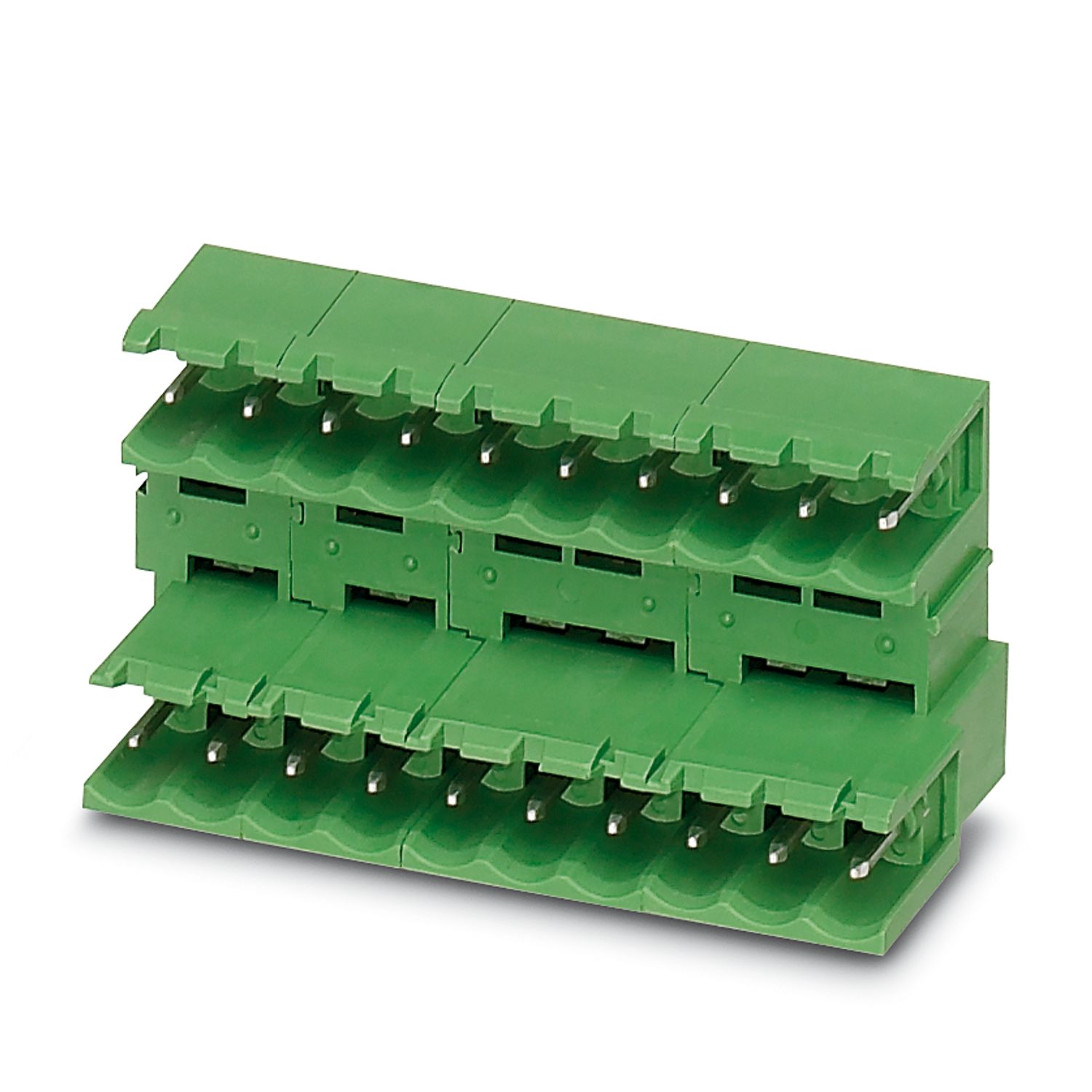

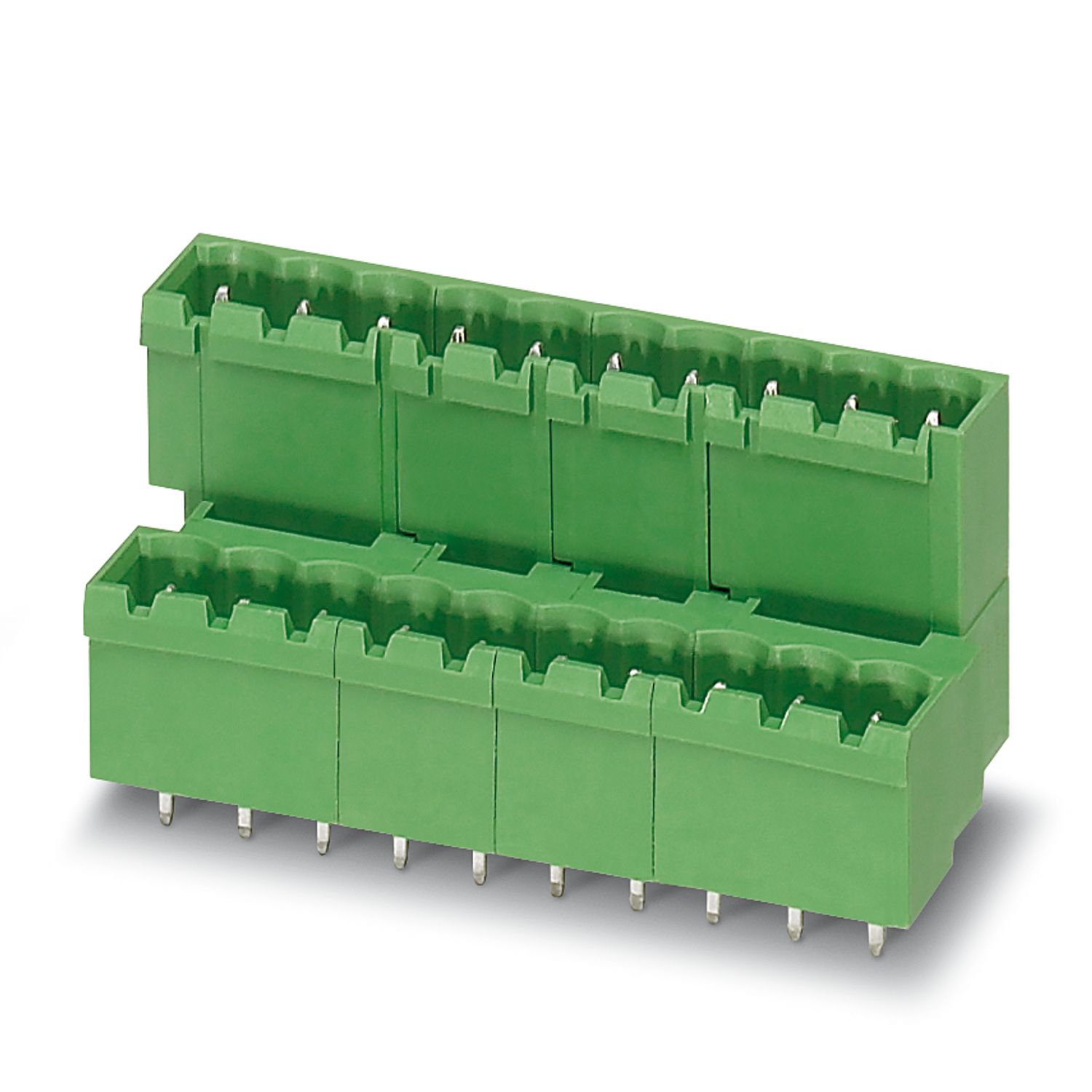

適配產品
優勢
通用型連接方式，可在全球范圍內使用
接觸力，升溫較低
允許連接兩條絞線
