儀器簡介：

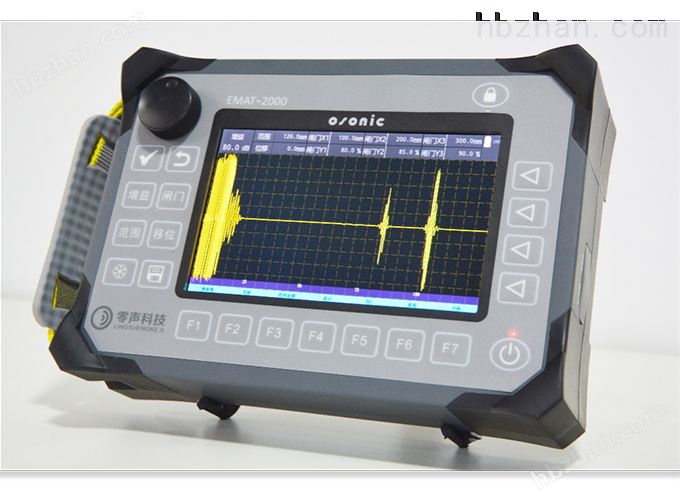

EMAT-2000多功能電磁超聲探傷儀是一款無需聲耦合劑、非接觸式的大功率超聲檢測儀器。該儀器具有超高的帶寬，可以在一臺儀器上完成低頻磁致伸縮導波檢測和高頻電磁超聲檢測。通過配置不同的超聲檢測傳感器，多功能電磁超聲探傷儀不僅可以實現長達百米的長距離導波缺陷檢測，還可以實現工件內部缺陷檢測、工件表面缺陷檢測、腐蝕檢測、焊接缺陷檢測等各類缺陷檢測。

技術優勢：

(1) 對粗糙工件表面無需打磨處理，無需耦合劑；
(2) 可實現精密工件非接觸式測量；
(3) 探頭性能不受溫度影響，可應用于高溫檢測領域。
(4) 配置低頻磁致伸縮導波傳感器，實現長達百米的長距離導波缺陷檢測；
(5) 配置不同的電磁*，實現工件內部或表面缺陷檢測；
(6) 配置電磁超聲高溫腐蝕檢測傳感器，實現超高溫環境下的精確測厚。

性能參數：

應用范圍：

適配探頭：

低頻導波適配器

低頻導波探頭

高頻電磁超聲探頭

典型應用 — 低頻磁致伸縮導波檢測：

檢測原理

將傳感器環繞在管道上，其激發的超聲導波沿管道軸向傳播，在傳播過程中遇到缺陷，超聲導波會發生反射，探頭接收缺陷反射回波后，在主機上進行處理、顯示。單個探頭一次便可實現上百米的管道99%截面檢測。

技術優勢

• 檢測距離遠：最遠檢測距離可達300m，可實現定向發射（正、反、雙向）。
• 99%全覆蓋檢測：能夠99%覆蓋管道，可同時實現內部缺陷和表面缺陷檢測；
• 高效檢測，無需全部破壞包覆層：只需安裝在管道某個位置，即可實現長達百米的全覆蓋檢測，無需大面積破壞包覆層、無需大面積挖掘管道。
• 高溫檢測：能實現高達650℃的檢測。
• 可靠性高：可檢測1%截面損失，檢測精度高，避免漏檢。
• 安裝方便、可重復使用：檢測時只需安裝一個探頭，不需要像傳統的導波檢測方式那樣需要沿管道周向密布幾十個甚至上百個探頭。使用粘稠狀的粘合劑，探頭可重復使用。
• 可安裝：方便實現長期在線的結構健康監測。

典型應用 — 高頻電磁超聲檢測：

內部缺陷檢測

配置垂直入射體波或斜入射體波探頭，可對板材、棒材、管道、容器、鋼軌等工件的內部缺陷進行有效檢測，如氣泡、分層、夾雜等。

CS-III型對比試塊φ2mm平底孔(參考>NB/T 47013)

鋼軌軌底裂紋檢測結果(參考TB/T 2340)

板材裂紋檢測

配置表面波探頭或Lamb波探頭，可分別對板材、棒材、管材、容器的裂紋、劃痕等缺陷進行有效檢測。

鋼板裂紋表面波檢測結果

鋁合金板材Lamb波缺陷檢測結果(參考GJB 3384)

管道裂紋、腐蝕缺陷檢測

配置手動掃描導波探頭，實現管道裂紋、腐蝕的在線檢測。

焊縫缺陷檢測

配置導波探頭，可對板板對接焊縫、管管對接焊縫中存在的缺陷進行有效檢測，如未焊透、未熔合、焊瘤、咬邊、燒穿、夾渣等。

對接焊縫檢測結果（橫向裂紋、密集氣孔、未融合缺陷）
