十字軸式萬向聯軸器是用量較大的萬向聯軸器,軸承是十字軸式萬向聯軸器的易損件。


無伸縮十字萬向聯軸器由于其偏差角度大,傳遞扭矩高等特點,被廣泛應用于各類通用機械場合. 萬向聯軸器常見類型有:通用型,高轉速型,微型,可伸縮,大扭矩萬向聯軸器等諸多類型。
萬向聯軸器利用其機構的特點,使兩軸不在同一軸線,存在軸線夾角的情況下能實現所聯接的兩軸連續回轉,并可靠地傳遞轉矩和運動。萬向聯軸器的特點是:其結構有較大的角向補償能力,結構緊湊,傳動效率高。不同結構型式萬向聯軸器兩軸線夾角不相同,一般在5°-45°之間。

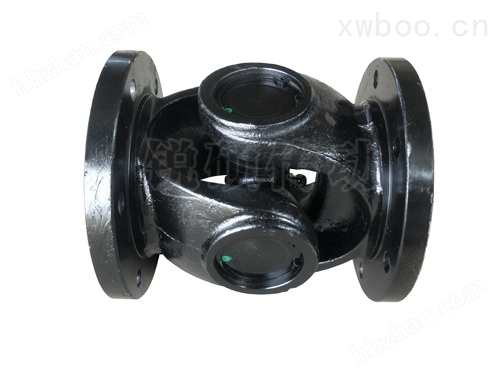

SWC-WD型無伸縮短式萬向聯軸器規格尺寸
型號:SWC-WH型
回轉直徑95-550mm
公稱轉矩1250-710000N.m
軸線折角15°
最短長度:200-1355mm(標準,非定制)
鍵槽尺寸:32-100mm
中心距:84-492mm
SWC-WH型十字軸式萬向聯軸器的主要特點為:
1.SWC-WH型軸線折角可達15度~25度。
2.結構緊湊合理。SWC型采用整體式叉頭,使運載 具可靠性。
3.承載能力大。與回轉直徑相同的其它型式的聯軸相比較,其所傳遞的扭矩大。
4.傳動效率高。用于大功率傳動,節能效果明顯。
5.運載平穩,噪聲低,裝拆維護方便。
