對于照明燈具等可能產生低頻磁場的設備，需要采用CISPR16-1-4標準規定的環形天線系統測量其低頻的磁場輻射騷擾。被測物（EUT）放置在三環天線的中間，為了測量時不需要轉動，因此需要一個X、Y和Z三個環組成的天線。
　　測試的頻率范圍為9kHz~30MHz。

符合標準：

CISPR15/ GB17743，CISPR16-1-4/ GB T6113

試驗配置：
　　測試設備：EMI接收機、三環天線、測試軟件等。
　　測試環境：電磁屏蔽室（不小于長度5米、寬度4米、高度3.3米）

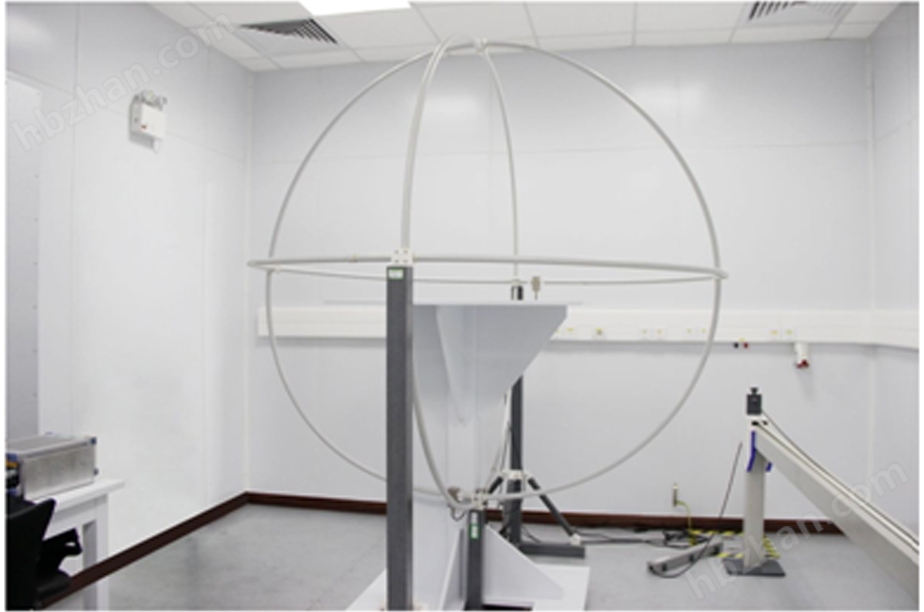

三環輻射測試布置示意圖

　　環形天線系統由三個相互垂直的大環天線（一般直徑為2米）組成，使用電流轉換器把環電流轉換為電壓，通過同軸開關切換三個環之一，連接到EMI接收機進行測量。

　

 測試報告示例：
