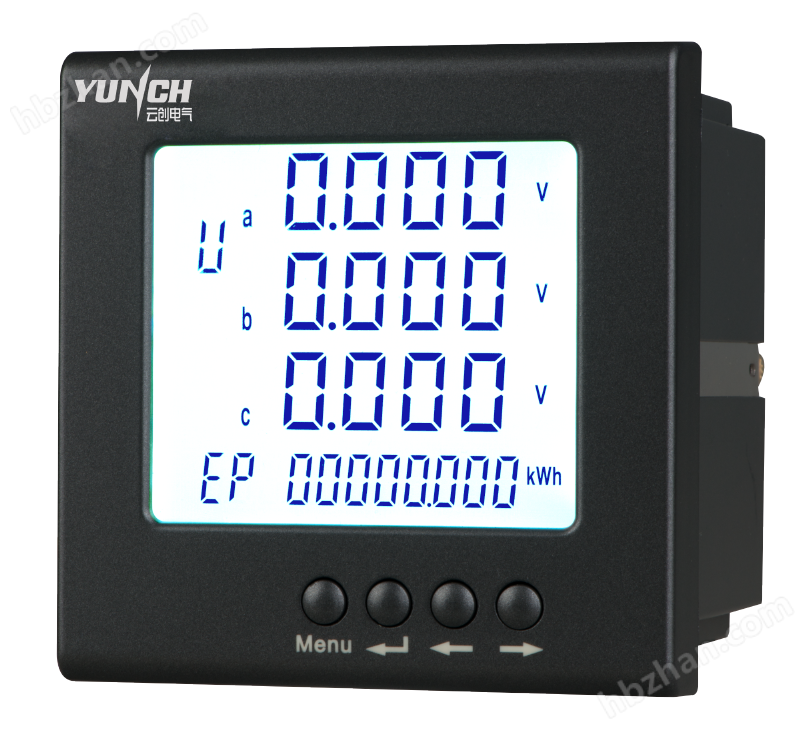

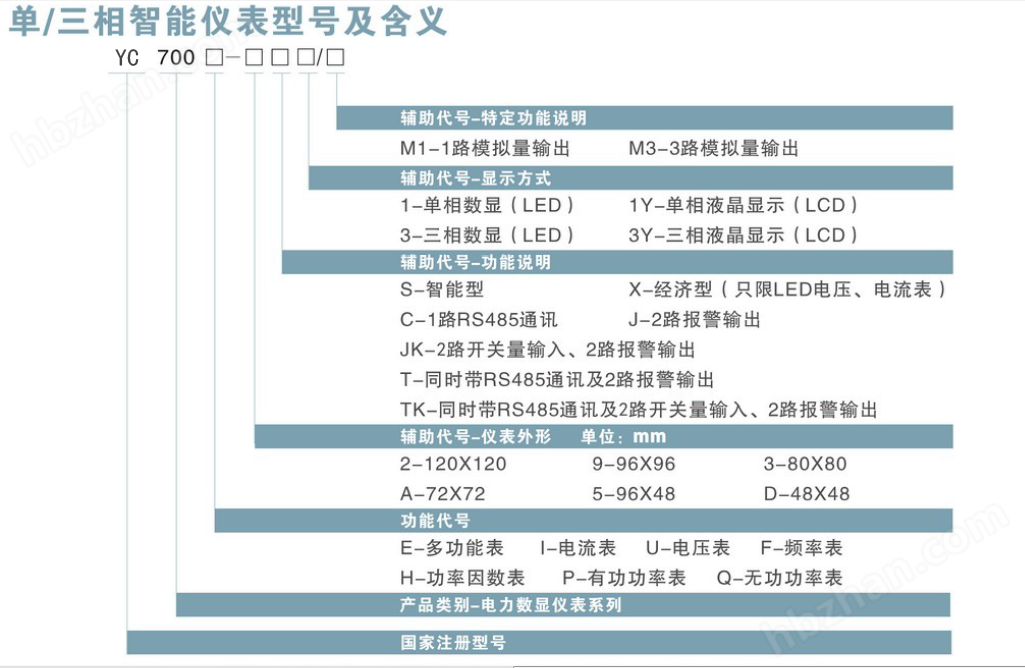

多功能儀表采用現代數字信號處理芯片和高精度的電能計量芯片，能夠精確穩定地測量三相電網中的所有常用電力參數：三相電壓、三相電流、有功功率、無功功率、視在功率、電網頻率、功率因數、電能、電壓不平衡度、電流不平衡度、平均電壓、相間電壓夾角、電壓總諧波、電壓2~63次分次諧波、電流總諧波、電流2~63次分次諧波、電壓值最小值、電流值最小值、兩個時區4種費率8個時段、有功無功需量、通過外部漏電（或零序）電流互感器實現漏電（或零序）電流的測量、最多32條開關變位SOE事件記錄。輸入輸出接口做多可配備：兩路電能脈沖輸出、兩路數字通迅接口、四路開關量輸入、四路開關量輸出、四路模擬量輸出。
多功能儀表具有的性價比，可以直接取代常規測量指示儀表、電能計量?jī)x表以及相關的輔助單元。作為一種的智能化、數字化的電網前端采集單元，已廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電自動化、配電網自動化、小區電力監控、工業自動化、智能樓宇、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成與業界不同PLC、變頻器、工業控制計算機等之間的組網通信。
基本功能：
測量顯示三相：U、I、P、Q、EP+、EP-、EQ+、 EQ-、S、F、PF
標配功能：
RS485 Modbus-RTU通訊協議數字通訊接口；電能脈沖輸出：5000imp/KWh。
選配功能：
4DI；4DO；4AO；2PO；2路RS485；2-63次諧波；復費率：2時區，8時段，4費率；需量：有功功率，無功功率；最值統計：電壓、電流/最小值
顯示方式：
可編程、切換、循環LCD（液晶）顯示。
技術參數：
1）電壓：三相三線、三相四線；額定值：AC 100V / AC 220V / AC 380V；過負荷：1.2倍額定值（連續）; 2倍額定值/1 秒 ；功率：<0.4VA(每相) 阻抗 >500kΩ；精度 ：RMS測量，精度等級0.5。
2）電流：額定值AC 1A/5A(或使用分流器)；過負荷：1.2 倍額定值（連續）; 10倍額定值/1 秒；功率：<0.2VA（每相）；阻抗：<2mΩ ；精度：RMS測量，精度等級0.5。
3）頻率：45~65Hz；功率：視在功率，有功精度0.5級；無功精度：1.0級；電能：四象限計量，有功精度0.5級，無功精度1.0級。
4）電源：工作范圍 AC/DC85~270V ；功耗：≤5VA。
5）輸出：數字接口RS485接口、Modbus-RTU協議；脈沖輸出：2路電能脈沖輸出；脈沖常數：5000imp/KWh。5）環境：工作環境：-10~55℃；儲存環境：-20~75℃。
6）耐壓：輸入/電源>2kV/1min，輸入/輸出>2kV/1min，電源/輸出>1.5kV/1min(50Hz) ；絕緣：輸入、輸出、電源對機殼>100MΩ。
7）電能測量范圍：有功無功電度測量范圍0~999999Mwh， 超過此數值電度從0開始計數。
安裝方式：面板嵌入式安裝
外形尺寸：
120×120×90（mm）；96×96×90（mm）；80×80×70（mm）；72×72×70（mm）。
開孔尺寸：
110×110（mm）；91×91（mm）；76×76（mm）；67×67（mm）。
