液冷對夾蝶閥,液冷法蘭蝶閥產品詳情:
一、液冷對夾蝶閥,液冷法蘭蝶閥流體控制特點
精準流量調節
通過控制閥板旋轉角度(0°~90°),可實現對冷卻液流量的連續調節,滿足液冷系統動態溫控需求(如電池充放電過程中不同階段的散熱功率匹配)。
典型應用:在儲能液冷系統中,根據電池溫度傳感器反饋,電動蝶閥可自動調節開度,精準控制冷卻液流量。
低流阻特性
全開時閥板與流體流向平行,流道通暢,壓力損失?。髯柘禂?shù)約為 0.1~0.3),可降低液冷泵的能耗,提升系統能效。
數據對比:同口徑蝶閥的流阻通常比球閥低 50% 以上,適合大流量液冷管路(如兆瓦級儲能系統的主管路)。一、結構設計特點
緊湊輕便
蝶閥結構簡單,閥體短、體積小、重量輕,便于在液冷管路中節省空間,尤其適合密集布置的儲能電池簇或數據中心機柜間的管路安裝。
對比優勢:相比閘閥、球閥,同等通徑下蝶閥長度可縮短 30%~50%,減輕系統整體重量。
啟閉靈活
閥板繞軸線旋轉 90° 即可完成全開或全關,操作扭矩小,可通過手動、電動、氣動等方式驅動,適合需要快速響應的液冷系統(如緊急切斷或流量調節場景)
二、液冷對夾蝶閥,液冷法蘭蝶閥材料與密封性能
耐腐蝕材料
閥體、閥板常用316L 不銹鋼、雙相不銹鋼或工程塑料(如 PVDF、PPH),耐受冷卻液(如乙二醇水溶液、礦物油等)的長期腐蝕,避免金屬離子污染冷卻液。
場景適配:在含有酸性或堿性添加劑的冷卻液中,不銹鋼材質蝶閥的壽命可達普通鑄鐵閥的 3~5 倍。
高密封性設計
采用彈性密封座(如 EPDM、FKM 橡膠)或金屬硬密封結構,確保關閉時無泄漏,尤其適合高壓液冷系統(工作壓力通常≤2.5MPa)。
密封測試:部分蝶閥需通過氦質譜檢漏,泄漏率≤1×10?? Pa?m3/s,滿足儲能系統對防漏液的嚴苛要求。
三、液冷對夾蝶閥,液冷法蘭蝶閥可靠性與環境適應性
抗振動與沖擊
儲能系統運行中可能產生機械振動,蝶閥需通過抗震測試(如 ISO 16750 標準),確保閥板、密封件在振動環境下不松動、不脫落。
寬溫域工作
適應液冷系統 - 40℃~120℃的溫度范圍:
低溫場景(如北方儲能電站):采用耐寒密封材料(如 NBR 橡膠),避免橡膠硬化開裂;
高溫場景(如高功率密度數據中心):使用耐高溫氟橡膠(FKM)或金屬密封,防止材料老化失效。
長壽命與免維護
優質蝶閥的啟閉次數可達 10 萬次以上,部分產品采用自清潔設計(閥板旋轉時可刮除密封面上的雜質),減少冷卻液中顆粒雜質(如金屬碎屑、污垢)對密封面的磨損,降低維護頻率。
四、智能化與集成化
智能驅動與反饋
配備電動執行器(如伺服電機),支持 4~20mA 模擬信號或 Modbus 通信協議,可與液冷系統的 BMS(電池管理系統)或 EMS(能量管理系統)聯動,實現遠程監控與自動控制。
功能擴展:集成開度傳感器,實時反饋閥板位置,便于系統精準調節流量。
模塊化設計
支持與壓力傳感器、溫度傳感器、流量計等部件集成,形成一體化液冷控制單元,簡化管路布局,提升系統集成度。
五、液冷對夾蝶閥,液冷法蘭蝶閥典型應用場景
儲能液冷系統:用于電池簇間的冷卻液主管路,實現流量分配、應急切斷或溫度調節。
數據中心液冷:在冷板式或浸沒式液冷架構中,控制機柜間的冷卻液循環路徑。
工業冷卻設備:如新能源汽車電機測試臺、精密儀器散熱系統等大流量場景。
選型注意事項
通徑匹配:根據液冷管路直徑選擇對應規格(DN25~DN200 常見)。
壓力等級:低壓系統(≤1.0MPa)可選橡膠密封蝶閥,高壓系統(1.6~2.5MPa)需用金屬硬密封蝶閥。
驅動方式:手動蝶閥適合維護場景,電動 / 氣動蝶閥適合自動化控制系統。

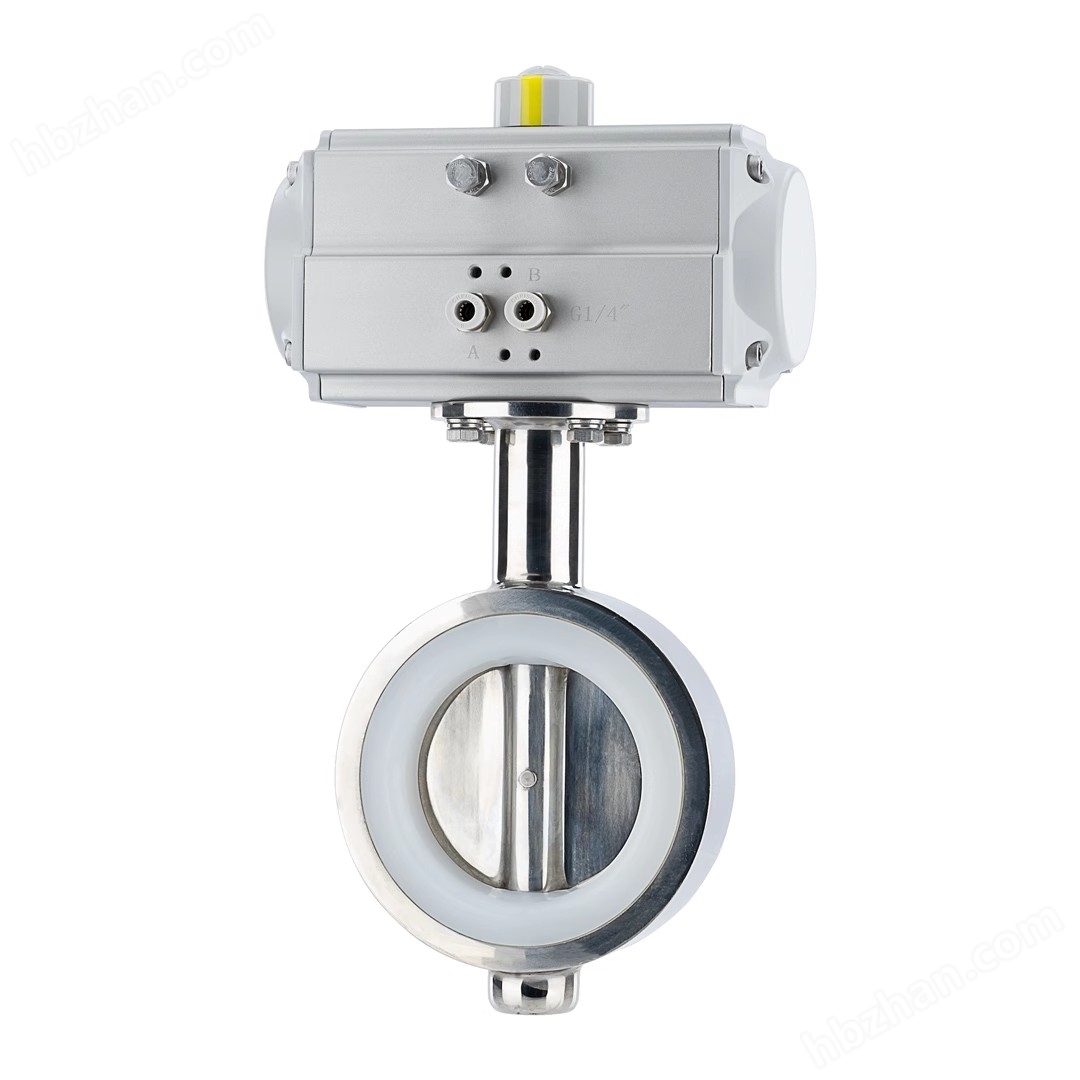

液冷對夾蝶閥,液冷法蘭蝶閥產品圖片:
