一、概述及主要功能

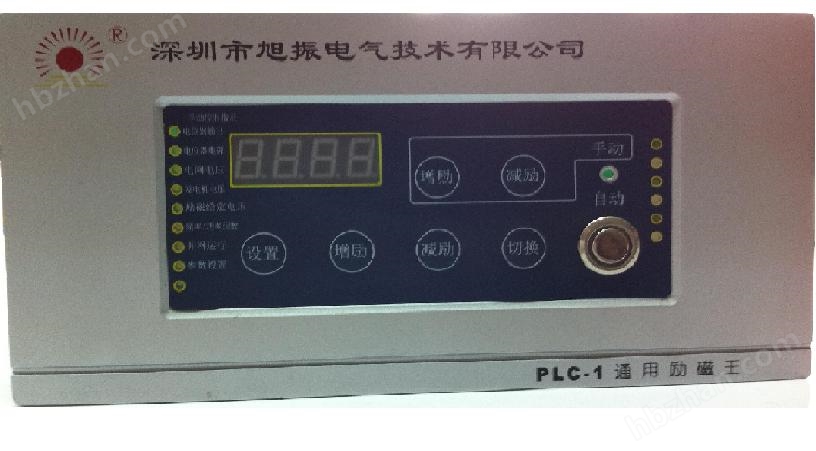

本公司研發的PLC-1型全數字勵磁調節器采用高檔單片機為控制核心，具有高智能、高精度、寬范圍，全自動調節及手動調節兩用特點。可以做到全自動控制，可以遠程控制，可以無人值班少人值守?？梢杂糜诟鞣N有刷發電機組三相全控或三相半控橋脈沖觸發。

主要功能：

1  數碼管顯示，顯示設置參數、電網電壓(電網無電壓顯示給定電壓)、發電機電壓、發電機電流、發電機頻率、功率因數和給定電壓。

2   恒電壓控制，單機運行時，負載變化自動調整勵磁電流，保持發電機電壓不變；

3   恒功率因數控制，并網后，保持功率因數恒定不變；加有功時自動增加勵磁電流，電網電壓變化時自動控制勵電流，功率因數不受電網電壓變化影響。

4   “恒無功電壓”+“無功調節”工作模式，鎖定無功運行。并網后發電機電流小不能測量功率因數時運行；電流相位接反或者電流接線故障時運行。

5  恒勵磁電流運行，反饋信號干擾太大，無法穩定運行時或開環運行時采用此種模式。

6   具有V/F給定特性，給定電壓隨頻率變化而變化，保護發電機轉子電流不會過大。

7   低勵限制，保證發電機電壓不會過低而進相運行。

8   過勵限制，保護發電機不會過壓。

9   故障保護，電壓超過515V時、頻率超過90HZ滅磁功能。

10   調差電流正反方向識別功能。

11  無需三相同步變壓器。

12  自動調節/手動調節轉換功能。

13  停機自動滅磁功能，頻率低于35HZ時自動滅磁。

14  遠程控制功能，可在遠程控制調節。

15  調節器有RS485通訊接口，除了可以遠距離給出各種給定參數(發電機電壓、功率因數、勵磁電壓)外，可以遠程控制起勵、滅磁，以及《增》、《減》操作。

二、技術參數

1. 適用范圍:各類中、小型有刷發電機組。

2. 輸入信號:

測量電壓： 400V發電機電壓， 400V電網電壓。高壓發電機組接100V電壓。

調差電流：與電壓異相電流互感器5A二次電流。

并網信號：斷路器(常開)輔助觸點(或經小型中間繼電器引入)。單機運行和并網運行靠此常開或常閉轉換運行模式。

3．勵磁電源：

當有刷發電機接成三相全橋時：A相必須接A相，否則不能正常運行，注意全控或半控輸出。

4. 同步信號必須接A相，不能接反，否則不能正常運行。

5. 電壓測量精度: 不低于±0.2％。

6．頻率測量精度: 不低于±0.1％。

7．全雙工RS-485接口：九芯母插頭。

+A～3腳，-B～2腳   地5腳。

8  環境溫度: -10°C～＋50°C  海拔：2500米以下地區。

9. 外型尺寸：(長)280×(高)140×(深)230mm, 見外形圖。

10．開孔尺寸：(長)262×(高)122 mm 見外形圖。

11. 安裝：用M4螺釘將裝置后支架固定在離安裝面220 mm處的支梁上。
