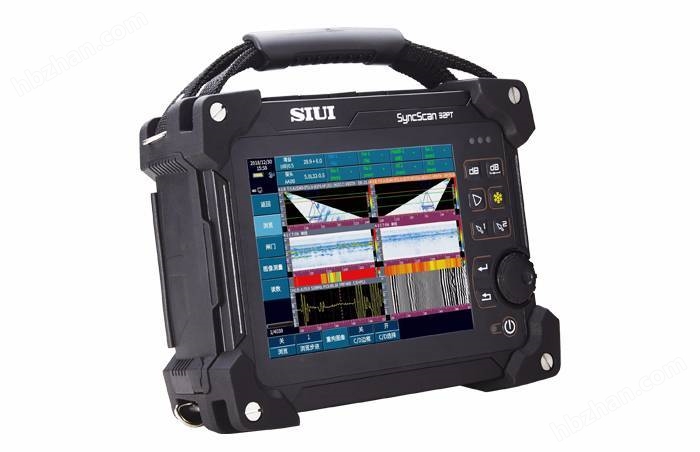

SyncScan 32P/32PT超聲成像檢測儀
SIUI新推出一款重量輕、IP防護等級高、模塊數達PA32:128PR的便攜式超聲成像產品，其軟件功能豐富，硬件組合檢測能力更利于超厚或高衰減材料檢驗。
產品介紹
支持PA/TOFD/UT三種模式選擇
極限一次可激發32通道相控陣，更適合于厚壁或高衰減材料檢測
支持PR模式，接入雙晶相控陣探頭，更專注于管道腐蝕檢測（無表面檢測盲區）
支持32通道PA+2通道TOFD同時檢測，更專注于壓力容器檢測（TOFD可檢測厚度100mm）
高防護：等級IP65，防塵防水，適應各種外部條件
儀器型號:
PA主要功能：
采用簡易向?qū)В⊕呙柘驅В?、專業向?qū)Вò鍖?duì)接焊縫、角焊縫、管道環焊縫、TKY焊縫、腐蝕檢測、探頭自檢、長輸管道焊縫）+外部各菜單相結合的方式，滿足不同用戶群。支持時基掃查；單軸/雙軸編碼器掃查、圖像測量和處理；自動生成報告功能；支持A/B/C/D圖像；探頭耦合實時監控來滿足現場檢測需要。
多類型焊縫模擬 缺陷定位跟蹤
角焊縫多種聲線模擬 PA+TOFD同屏檢測+探頭耦合監控
腐蝕C掃描檢測 探頭晶片活性檢測
彎頭焊縫檢測 法蘭焊縫檢測
TOFD主要功能：
采用整體式向?qū)гO(shè)計，用戶可輕松上手完成TOFD設置，并設計主要TOFD步驟（零點、時間窗口、PCS校準）支持外部獨立二次調節，加強軟件操作便攜性。
TOFD聲線覆蓋模擬 TOFD+UT盲區組合檢測
UT主要功能：
采用焊縫、鍛件、板材向?qū)?，滿足眾多應用需求，使用戶輕松上手。并支持API 5UE、AWS、CSC、焊縫模擬、裂紋測高、頻譜分析、BEA輔助功能。
缺陷跟蹤 焊縫B掃描
成套檢測方案：
本檢測系統專用于長輸油氣管道焊縫的單面雙側超聲檢測，檢測系統標配采用雙相控陣進行檢測，也可增配TOFD功能實現PAUT+TOFD同時檢測。
長輸油氣管道焊縫相控陣+TOFD檢測系統
用于直徑φ20～φ114、壁厚在4.0～20mm管道環形焊縫的相控陣超聲檢測。
小徑管焊縫相控陣超聲檢測系統
用于外徑在φ100～φ300之間的管道環形焊縫的相控陣超聲檢測。
中徑管焊縫相控陣超聲檢測系統
本檢測系統專用于平板焊縫的相控陣超聲檢測，搭配不同平板焊縫掃查架，可適用于多種平板焊縫檢測。
平板焊縫相控陣超聲檢測系統
本檢測系統專用于平板焊縫的TOFD超聲檢測，搭配不同的平板焊縫掃查架，可適用于多種平板焊縫檢測。
腐蝕小車相控陣超聲檢測系統
產品參數
| 項目 | 各版本共同的出廠標準配置 | ||
| 顯示屏 | 8.4寸TFT高亮液晶屏，分辨率800×600點 | ||
| 操作方式 | 按鍵、旋鈕、觸摸屏 | ||
| 電池 | 工作時間 | ≥4小時 | |
| 數據存儲器 | 標準SD卡（16G） | ||
| USB接口 | USB 2.0×1；USB 3.0×1 | ||
| 視頻輸出 | 1個（VGA） | ||
| 工作條件 | 工作溫度 | -10℃～45℃ | |
| IP等級 | ≥IP65 | ||
| 成像模式：相控陣 | |||
| 通道數 | 32個 | ||
| 支持極限陣元數 | 128個 | ||
| PR模式 | 支持 | ||
| 帶寬 | 0.7～20MHz（-3dB） | ||
| A/D采樣頻率 | 100MHz/12bit | ||
| 采樣點數 | 256/512/1024可調，16bit/點 | ||
| 掃查長度 | 單次極限4m（默認參數，0.5mm掃查步進） | ||
| 掃查速度 | 3m/min（默認參數，顯示模式A+B+C，0.5mm掃查步進） | ||
| 數據分析 | 成像模式切換、圖像閘門動態重建 | ||
| 生成檢測報告 | |||
| 通用UT功能軟件 | |||
| API | 美國石油協會（API）缺陷深度的定量方法 | ||
| AWS | 美國焊接協會（AWS）規定的鋼結構焊縫（D1.1）和橋梁焊縫（D1.5）的焊縫等級計算 | ||
| B掃描 | 時基/編碼器B掃描功能（單次極限掃查長度90m） | ||
| 平板焊縫模擬 | 平板對接焊縫模擬與實時動態聲線跟蹤功能 | ||
| 頻譜分析 | 回波頻譜分析功能 | ||
| 裂紋測高 | 斜探頭端點反射波法計算裂紋高度 | ||
| DAC SY/T 4109 | SY/T 4109標準的DAC曲線dB值設置 | ||
| 相控陣功能軟件 | |||
| 分組掃查 | 最多分6組，可實現相控陣與通用UT或TOFD同屏掃查 | ||
| 深度C掃描 | 深度C掃描成像 | ||
| 同屏顯示 | PA+TOFD同屏顯示功能 | ||
| 平板焊縫檢測方案 | 專業平板焊縫檢測向?qū)浇鉀Q方案 | ||
| 角焊縫檢測方案 | 角焊縫檢測向?qū)浇鉀Q方案 | ||
| 管道環焊縫檢測方案 | 管環焊縫向?qū)浇鉀Q方案（包含直管對直管，直管對彎管，直管對法蘭三種結構） | ||
| 腐蝕檢測方案 | 管道或平板腐蝕檢測專用檢測方案 | ||
| 探頭檢測 | 探頭陣元靈敏度檢測向?qū)?/td> | ||
| TKY管焊縫檢測方案 | TKY型管對接焊縫檢測向?qū)浇鉀Q方案 | ||
| DAC | DAC曲線，最多6條，符合NB/T47013/GB11345標準 | ||
| TOFD軟件包 | |||
| 掃查長度 | 單次極限50m（0.5mm掃查步進） | ||
| 數據分析 | 缺陷高度和長度測量、直通波/底面反射波拉直、直通波/底面反射波濾除、圖像對比度調整、圖像增益調整、圖像放大、生成檢測報告、彩階條更改 | ||
