簡介:
一、概述
GDT160型重型地面輸送機是光大公司為適應市場需求而開發制造的地面輸送設備,此輸送機將軌道、鏈條、驅動裝置、張緊裝置等輸送機部件布置在地面以下,生產現場布局整齊、美觀,且減小了輸送機運動部件因雜物落下而損壞的可能性。
二、鏈條
該型輸送機的鏈條采用XT160重型模鍛鏈條,結構簡單,拆裝方便,運行安全性、穩定性好。
三、軌道
軌道采用優質槽鋼制作,用連接板固定在基礎中預埋的固定板上,結構緊湊。

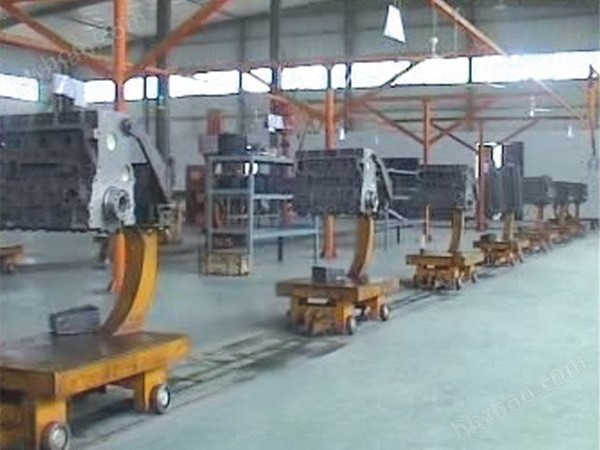

四、工藝小車
可根據不同的工藝要求配置各種工藝小車,工藝小車的前輪可配置萬向輪,方便小車運行于彎軌時的轉彎動作。
五、技術參數
鏈條節距:6″/160
鏈條推力:2700 Kg
環境溫度:250℃
工藝小車承載能力:6000 Kg
標準直軌長度:6000mm
水平彎軌:
角度:15°/30°/45°/90°/180°
半徑:2500/3000mm
驅動裝置:直線驅動(定速/調速電機)
張緊裝置:氣動/重錘/絲杠
潤滑裝置:多路全自動潤滑裝置
特殊設備:機械或氣動旋轉站、移載機
積放功能:無,可通過PLC控制按節拍運行。
