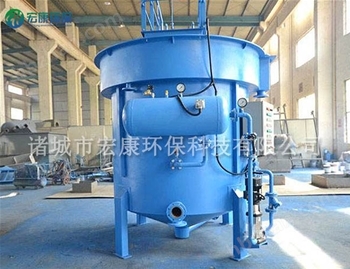

一、設備簡介
豎流式溶氣氣浮機(也叫圓形溶氣氣浮機)，應用新的溶氣機理，設計了新穎的溶氣系統，其優良的操作性能超卓的處理效果，已在工業廢水處理中得到充分體現。該產品主要適應于石油、化工、造紙、皮革、印染、食品、淀粉等污水處理。
二、結構和原理
超級豎流溶氣氣浮污水處理機為鋼制結構，其工作原理是：空氣通過泵送入壓力溶氣罐，在0.5Mpa壓力下被強制溶解在水中，在突然釋放的情況下，溶解在水中的空氣析出，形成大量至密的微氣泡群在緩慢上升過程中吸附在懸浮物密度下降而上浮，達到去除SS和CODcr的目的。
三、結構組成

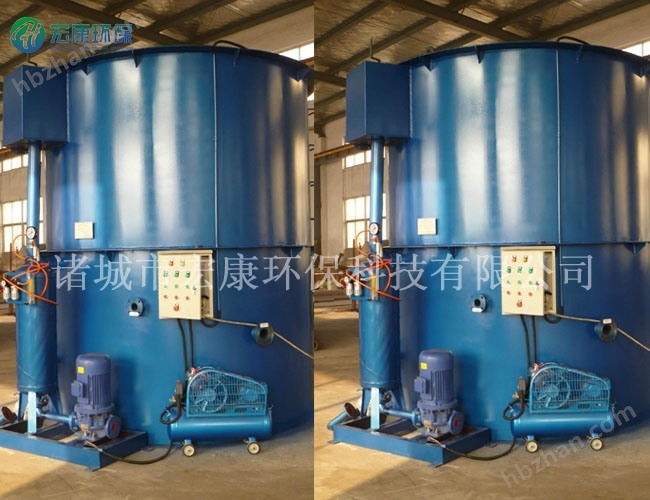

1、氣浮主機
圓形鋼制結構，是水處理機的主體和核心。內部有釋放器、均布器、污泥管、出水管、污泥槽、刮板及傳動系統等。釋放器置于氣浮機的位置，是產生微氣泡的關鍵部件，溶氣罐來的溶氣水在這里與廢水充分混合，突然釋放，產生劇烈攪動和渦流，形成直徑約為20－80um 的微氣泡，從而附于廢水中的絮凝體上，從而降低絮凝體的上升比重，清水分離出來，均布器程錐形的結構，連接于釋放器上，主要作用是將分離出來的清水和污泥均勻散布于罐體中，出水管均布于罐體下部，并通過一根直立管連接到罐上部溢出，溢出口沒有水位調節手柄，便于調節罐內水位，污泥管安裝于罐體底部，用 于排出沉淀物，罐體上部沒有污泥槽，槽上有刮板，刮板不停轉動，不斷將上浮的污泥刮到污泥槽內，自流至污泥池內。
2、溶氣系統
溶氣系統主要由溶氣罐、儲氣罐、空氣壓縮機、高壓泵組成，溶氣罐是系統中的關鍵部分，其作用就是實現水和空氣的充分接觸，加速空氣溶解。它是一個密閉耐壓鋼罐，內部設計有擋板、隔套、可以加速氣體和水體的分散、傳質過程，提高溶氣效率。
四、豎流式氣浮機的優點
1、性能，處理效果穩定可靠，能夠達標排放或回用于生產。
2、安裝方便，操作簡單，易于掌握。
3、浮渣濃度高，易于脫水，污泥量少。
4、占地面積少，土建費用底，投資節省。
5、設計科學，處理費用低。
