一、用途：
玻璃鋼酸霧凈化塔具有阻力小、能耗省、噪音低、處理效率高，能處理氣體（HCL）、氟化氫氣體（HF）、氨氣（NH3）、硫酸霧（H2SO4）、鉻酸霧（CrO3）、氰氫酸氣體（HCF）、堿蒸氣（NaOH）、硫化氫氣體（H2S）等氣體的新型凈化塔，它具有凈化效率高、結構緊湊、占地面積小、耐腐蝕、耐老化性能好，重量輕的特點。它適用于排放一定濃度的腐蝕性酸霧氣體，主要用于化工、電子、醫院、學院、研究中心等場所。
二、結構：

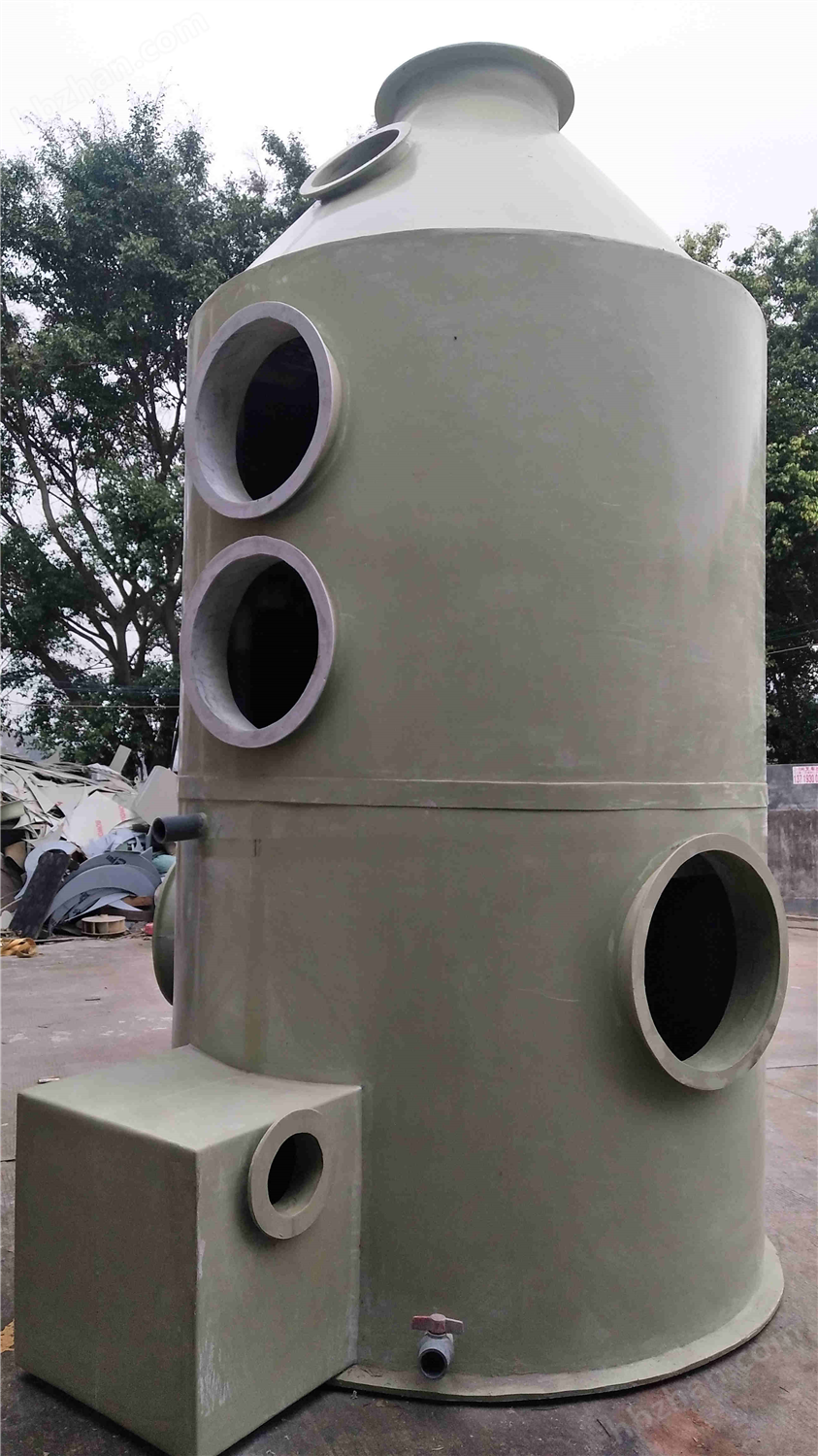

酸霧凈化塔為圓筒型結構形式，全塔由三部份組成，即貯液、進氣、噴淋、脫水和出氣，耐酸水泵裝在外側，與塔進、出口管連接，塑料球分別裝在噴淋內。酸霧凈化塔為玻璃鋼一體成型，結構緊湊，耐腐蝕，耐高溫，外表光滑；除水部份：塑料制隔離式產生水氣分離；噴水部：高壓噴水產生霧狀，分上下兩段擴大接觸處理提高功能；填充物：海膽型或型，PP材質一體成型；循環水槽需有防溢水口，50mm 水位溢水排放管；觀察窗：5mm厚透明壓克力板制；自動加水裝置：浮球液面自動控制式。
三、原理：
實驗室通風中需處理的廢氣，由玻璃鋼離心風機壓入凈化塔之進氣段后，垂直向上與噴淋段自上而下的吸收液起中和反應，使廢氣濃度降低，然后繼續向上進入填料段，廢氣在塑料球打滾再與吸收液起中和反應，使廢氣濃度進一步降低后進入脫水器段，脫去液滴，凈化后的氣體排出大氣。
經測定分析，硫酸霧凈化率可達93%，硝酸凈化率可達90%，鹽酸霧凈化率可達98%，對酸霧凈化性能技術指標達到水平。
其化學吸收反應方程式如下（吸收液NaOH）:
2NaOH+H2SO4=Na2SO4+2H2O NaOH+HNO3=NaNO3+H2O
NaOH+HCL=NaCL+H2O NaOH+HNO2=NaNO2+H2O
四、性能參數
玻璃鋼酸霧凈化塔具有阻力小、能耗省、噪音低、處理效率高，能處理氣體（HCL）、氟化氫氣體（HF）、氨氣（NH3）、硫酸霧（H2SO4）、鉻酸霧（CrO3）、氰氫酸氣體（HCF）、堿蒸氣（NaOH）、硫化氫氣體（H2S）等氣體的新型凈化塔，它具有凈化效率高、結構緊湊、占地面積小、耐腐蝕、耐老化性能好，重量輕的特點。它適用于排放一定濃度的腐蝕性酸霧氣體，主要用于化工、電子、醫院、學院、研究中心等場所。
二、結構：
酸霧凈化塔為圓筒型結構形式，全塔由三部份組成，即貯液、進氣、噴淋、脫水和出氣，耐酸水泵裝在外側，與塔進、出口管連接，塑料球分別裝在噴淋內。酸霧凈化塔為玻璃鋼一體成型，結構緊湊，耐腐蝕，耐高溫，外表光滑；除水部份：塑料制隔離式產生水氣分離；噴水部：高壓噴水產生霧狀，分上下兩段擴大接觸處理提高功能；填充物：海膽型或型，PP材質一體成型；循環水槽需有防溢水口，50mm 水位溢水排放管；觀察窗：5mm厚透明壓克力板制；自動加水裝置：浮球液面自動控制式。
三、原理：
實驗室通風中需處理的廢氣，由玻璃鋼離心風機壓入凈化塔之進氣段后，垂直向上與噴淋段自上而下的吸收液起中和反應，使廢氣濃度降低，然后繼續向上進入填料段，廢氣在塑料球打滾再與吸收液起中和反應，使廢氣濃度進一步降低后進入脫水器段，脫去液滴，凈化后的氣體排出大氣。
經測定分析，硫酸霧凈化率可達93%，硝酸凈化率可達90%，鹽酸霧凈化率可達98%，對酸霧凈化性能技術指標達到水平。
其化學吸收反應方程式如下（吸收液NaOH）:
2NaOH+H2SO4=Na2SO4+2H2O NaOH+HNO3=NaNO3+H2O
NaOH+HCL=NaCL+H2O NaOH+HNO2=NaNO2+H2O
四、性能參數
| 凈化塔型號 Tower size | 機號 Size(No) | 水泵功率 Power(kw) | 處理流量 volumeFlow(M3/h) | 全壓要求 TotalPressure(Pa) |
| 650 | F4-72-3.6A | 1.1 | 2000 | 300 |
| 800 | F4-72-4.5A | 1.1 | 3000 | 350 |
| 1000 | F4-72-5A | 2.2 | 5000 | 400 |
| 1200 | F4-72-6A | 4 | 7500 | 700 |
| 1400 | F4-72-6A | 4 | 10000 | 900 |
| 1650 | F4-72-7A | 4 | 15000 | 900 |
| 2000 | F4-72-8C | 7.5 | 20000 | 900 |
| 2400 | F4-72-10C | 15 | 25000 | 900 |
五、安裝：
1、安裝前必須對各部件進行清點及檢查，如有缺損或變形，要進行補齊修整后方可安裝。
2、凈化塔必須安裝在同一水平的混凝土基礎上，地腳螺釘采用預留孔，二次澆溉安裝定位。
3、凈化塔組裝及噴霧管道及配件的連接必須嚴密，以防漏液。
4、安裝完畢后，必須清除塔內及噴霧循環管道內及濾料環中的雜物，以免堵塞濾液器及噴嘴。
六、維護：
1、貯液箱中NaOH溶液濃度應保持在2－6%范圍內。
2、當濃度低于2%時，必須加注NaOH溶液。
3、貯液箱中由酸堿中和生成的鹽濃度高于20%時或?qū)嶋H使用情況進行定期更換溶液。
七、保養：
1、風機及水泵的電機必須采取防雨措施，以防電機受潮。
2、凈化塔必須有專人負責管理，經常檢查；風機和水泵運轉是否正常，濾液器及噴嘴是否堵塞，液位是否正常，浮球是否失靈，吸收中和液溶度是否在規定范圍內等等，如發現問題，應及時解決。
3、風機與水泵開關程序：
開機時，先開風機，后開水泵；
關機時，先關水泵，再關風機。
4、為防止風機的開關而引起貯液箱液位升降，故必須做到：
風機啟動時，打開浮球供水閥；
風機停止時，必須先關閉浮球供水閥門。

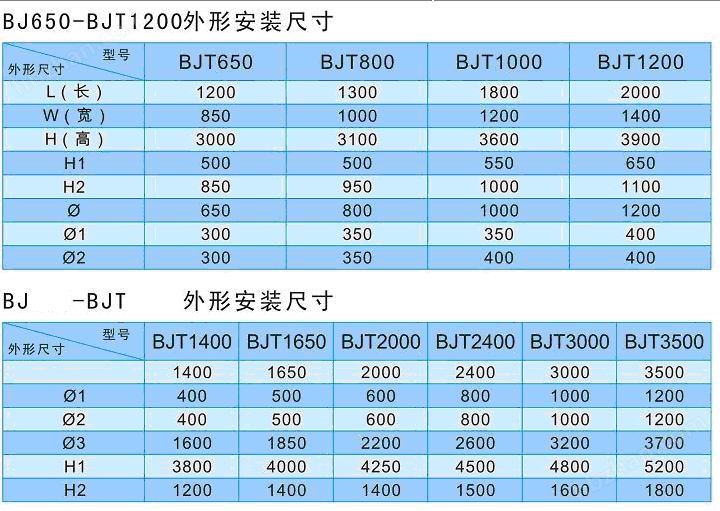

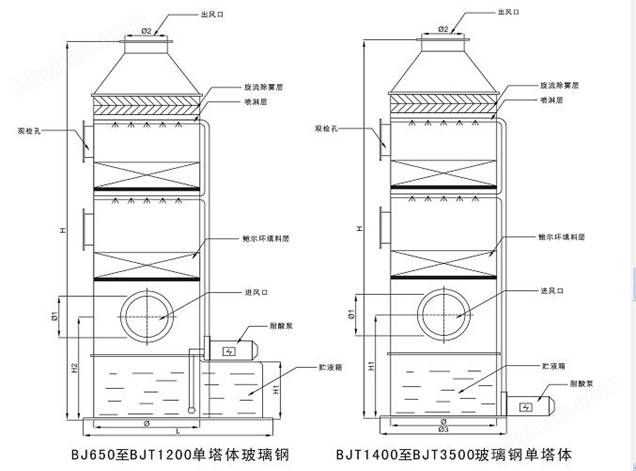

八、玻璃鋼酸霧凈化塔安裝尺寸 (單位:MM)
