一、XDBY型電動隔膜泵概述:
XDBY型電動隔膜泵采用XLD系列擺線針輪減速機傳動動力,電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，產品設計均參考美國ABEL公司樣機，該泵適用于低壓，即出口壓力≤3kgf/cm2的場合。
二、XDBY型電動隔膜泵用途:
1、XDBY型電動隔膜泵各種劇毒、易燃、易揮發液體。
2、各種強酸、強堿、強腐蝕液體。
3、可輸送較高溫度的介質150℃。
4、作為各種壓濾機前級送壓裝置。．
5、熱水回收及循環。
6、油罐車、油庫、油品裝卸。
7、泵吸泡菜果醬、土豆泥、巧克力等。
8、泵吸油漆、樹膠、顏料粘合劑。
9、各種瓷器釉漿水泥灌漿灰漿泥漿。
10、各種橡膠漿乳膠、有機溶劑、填料。
11、用泵為油輪駁船清倉吸取倉內污水及剩油。
12、啤酒花及發酵粉稀漿、糖漿、糖蜜。
13、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
14、各種特殊介質的吸送。
三、XDBY型電動隔膜泵技術參數：
流量：0-20m3/h；
揚程：30m；
功率：0.37-4kw；
轉速：1450r/min；
口徑：10-100mm；
溫度：-15-+150℃；
自吸高度：5-7m
四、XDBY型電動隔膜泵型號意義：
XDBY – 40
XDBY - 電動隔膜泵
40 - 進出口直徑
五、XDBY型電動隔膜泵性能參數：
型號 | 流量 | 揚程 | 吸程 | 配備功率 | 泵體材料 | 配備減速機 | |||
鑄鐵 | 鋁合金 | 不銹鋼 | 襯膠 | ||||||
XDBY-10 | 0.75 | 30 | 3 | 0.55 | 有 | 有 | 有 | / | XLD3-35 |
XDBY-15 | 1.5 | 30 | 3 | 0.55 | 有 | 有 | 有 | / | XLD3-35 |
XDBY-20 | 2.5 | 30 | 3 | 1.5 | 有 | 有 | 有 | / | XLD3-35 |
XDBY-25 | 3.5 | 30 | 4 | 1.5 | 有 | 有 | 有 | 有 | XLD3-35 |
XDBY-32 | 4 | 30 | 4 | 1.5 | 有 | 有 | 有 | 有 | XLD3-35 |
XDBY-40 | 4.5 | 30 | 4 | 1.5 | 有 | 有 | 有 | 有 | XLD3-35 |
XDBY-50 | 6.5 | 30 | 4.5 | 2.2 | 有 | 有 | 有 | 有 | XLD3-35 |
XDBY-65 | 8 | 30 | 4.5 | 2.2 | 有 | 有 | 有 | 有 | XLD3-35 |
XDBY-80 | 16 | 30 | 5 | 3 | 有 | 有 | 有 | / | XLF5-35 |
XDBY-100 | 20 | 30 | 5 | 3 | 有 | 有 | 有 | / | XLD5-35 |
六、XDBY型電動隔膜泵安裝和使用方法：
 |
七、XDBY型電動隔膜泵工作原理圖：
 |
八、XDBY型電動隔膜泵結構圖：
 |

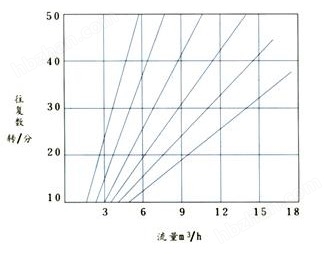

九、XDBY型電動隔膜泵曲線圖：
 |
XDBY型電動隔膜泵的訂貨須知
