高清 VGA接口相機使用說明VGA 相機提供以下基本功能：
1、 十字線功能 2、凍結功能
3、亮度調節 4、紅增益調節
5、藍增益調節 6、自動白平衡調節
7、保存功能。

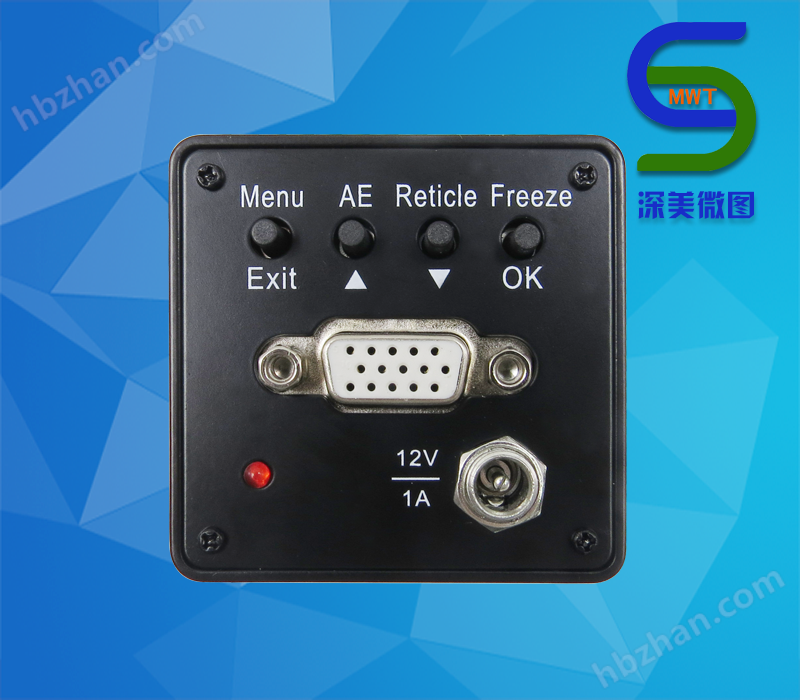

產品背板界面如圖中所示。中間為 VGA 接口，直接連接任何支持 XGA 模式的顯示器。
下方為工作指示燈及電源輸入端口。工作指示燈在正常工作時會常亮。上方四個按鍵為功能
按鍵。這四個按鍵有兩種操作模式。默認處于種操作模式。可實現調出菜單項（Menu
鍵），十字線顯示與消隱（Reticle 鍵）及凍結功能（Freeze 鍵）。按菜單鍵后這四個鍵就進入
第二種操作模式。四個鍵分別完成“切換”，“上調”，“下調”，“退出”功能。下面就這些按
鍵對應的功能及使用方法分別做以說明。
凍結功能：
該功能主要是暫停圖像顯示，便于詳細觀察某一狀態下的圖像信息。在種模式下，
直接按“Freeze”鍵，圖像就凍結住。同時顯示器右上角會顯示“Freeze”字樣。
再按“Freeze”鍵，退出凍結狀態。
菜單功能：
按“Menu”鍵，屏幕右下部分會出現一個菜單項。此時，四個按鍵進入第二種模式下。
通過連續按“Menu”鍵選擇相應的菜單項。
手動亮度調節：
選“Menu”鍵，界面上會出現菜單選項。通過連續按“Menu”鍵使箭頭指向第三項
“Brightness”，通過“Reticle 鍵”和“AE“鍵調節亮度值。在亮度的右邊會有相應的數值
顯示。
紅增益調節：
選“Menu”鍵，界面上會出現菜單選項。通過連續按“Menu”鍵使箭頭指向項“R
Gain”，通過“Reticle 鍵”和“AE“鍵調節紅增益值。在紅增益的右邊會有相應的數值顯示。
藍增益調節：
選“Menu”鍵，界面上會出現菜單選項。通過連續按“Menu”鍵使箭頭指向第二項“B
Gain”，通過“Reticle 鍵”和“AE“鍵調節紅增益值。在藍增益的右邊會有相應的數值顯示。
自動白平衡調節：
進行該操作時，首先要保證鏡頭下是一塊白色區域。比如對于體視鏡的應用中，可以在
載物臺上放張白紙。然后選“Menu”，從菜單中通過連續按“Menu”鍵使箭頭指向第四項
“AWB”項，點擊“OK 鍵”。就進行自動白平衡狀態。界面右上角會顯示“AWB”字樣。
該算法執行完成后會自動退出，系統返回初始狀態。
執行該功能前，先做亮度調節到合適的亮度下，這樣的白平衡效果會更好。
十字線功能：
種模式下，按“Reticle”鍵。界面上會調出 8 根紅色的十字線。再按下“Reticle”
鍵，十字線就消隱掉。要進行十字線位置的調節，就按下“Reticle”鍵，通過 Menu 鍵可以
切換要選擇的十字線，選中的十字線顏色變?yōu)辄S色，右上角會顯示當前位置。上下調節鍵調
節相應的位置。全部十字線調整完畢后按“OK“鍵退出調整十字線狀態。
保存功能：
該功能將程序中各種調節參數保存起來，下一次開機時會自動調取這些參數。該功能保
存以下幾上參數：亮度值， 單色調節值， 十字線位置值等。保存時間大約 1 秒鐘。先按下
“Menu”鍵，選擇“Save”，按下“OK”，一秒后就完成保存功能。自動返回到初始狀態。
