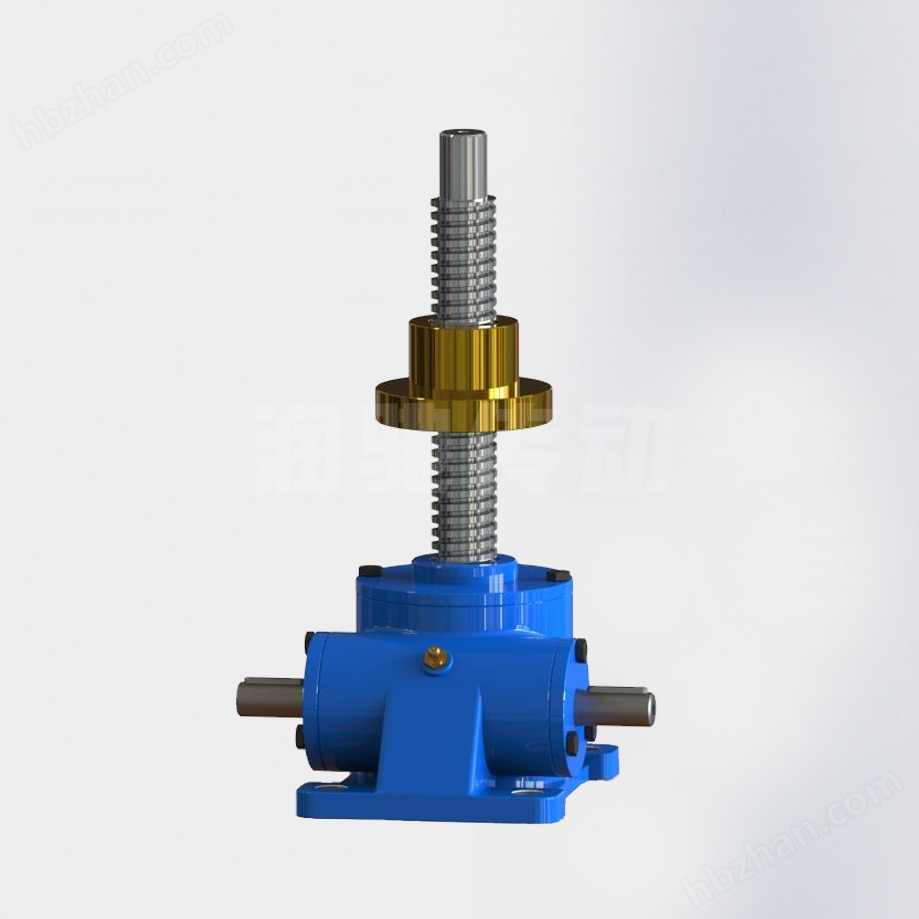

JWB滾珠絲桿升降機?

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱德州潤馳減速機有限公司
品牌
型號
所在地
廠商性質其他
更新時間2025/7/1 7:39:52
訪問次數15

產品標簽:

在線詢價收藏產品點擊查看電話

索取相關資料

公司介紹主營產品

潤馳傳動，是一家專注線性傳動產品的專業化公司?！　欛Y傳動成立于2014年，潤馳是一家非常年輕的公司，但潤馳創新意識與專注精神。潤馳給自己定了一條行為準則：堅持專注做好每一個零件。潤馳相信只有好的零件才能完成一件好的產品?！　欛Y傳動不斷創新，開發系列專業線性傳動產品及相關齒輪傳動產品。產品包括蝸輪梯型絲桿升降機、蝸輪滾珠絲桿升降機、螺旋錐齒輪升降機、以及擺線及齒輪行星傳動產品。從單一走向全面，從低效走向高效，是諾頓不斷追求產品鏈的完善為客戶提供系統的配置方案?！　欛Y傳動認為不只能僅僅為客戶解決個體產品的問題，而更應該為客戶提供系統化的解決方案。從單一的傳動構件的提供需要逐步提升為從控制、驅動到傳動的整套線性運動方案的解決?！　欛Y傳動成立的第二年已經開始關注整套運行機構的設計提供，并且聘請了專業背景的一批電氣設計工程師及行業的電器系統供應商，為客戶提供了的方案解決與提供。這也為邁步向工業4.0的過程中，諾頓積極跟進并付諸于實踐的關鍵步驟，相信這能為客戶的應用提供更為專業高效的產品組合方案，同時也會為諾頓帶來豐厚的技術經驗積累，并且為諾頓成為行業的者而奠定基礎?！　∈聦嵣蠞欛Y傳動通過短短幾年時間，已經逐步成為國內競爭力的線性傳動產品的提供商。并且從國內中絲桿提升產品的出貨量方面已經處于國內位置。我們的優勢得益于在絲桿升降機產品及其應用方面積累的豐富經驗，以及為滿足客戶的需要而設計和制造特殊產品的能力，因為潤馳相信客戶永遠需要優質的產品，只有優質的產品才是贏得客戶信任的基本因素?！　欛Y相信只有價值觀的引導及對企業使命的信仰，才能觸發一個企業對產品持之以恒的追求與不斷的自我突破?！　欛Y，只為提升！　　并且潤馳的員工將自己的技術積累和專業技能與現代系統和工具結合起來，確保自身不斷在自我完善中，為個人及公司保有行業的性?！　欛Y堅持專業、合作、共贏的經營理念，會秉承在與客戶的合作中去相互提升，并積極的為客戶創造價值！

展開顯示更多內容

絲桿

產品簡介在線詢價

JWB滾珠絲桿升降機?，適用于高速，高頻率和高性能的裝置中，主要由精密滾珠絲桿副與高精度蝸輪蝸桿副構成。效率高：使用滾動摩擦、提高了整機使用效率，只需要很小的驅動源，就可以產生非常大的推動力。

JWB滾珠絲桿升降機? 產品信息

JWB滾珠絲桿升降機，適用于高速，高頻率和高性能的裝置中，主要由精密滾珠絲桿副與高精度蝸輪蝸桿副構成。
效率高：使用滾動摩擦、提高了整機使用效率，只需要很小的驅動源，就可以產生非常大的推動力。
高速化：與普通梯形絲桿相比，運轉速度有很大的提高，能輕松的調整和運轉。
使用壽命長：采用高質量的滾珠絲桿副，使其工作壽命比普通梯形絲桿提高3倍以上。

JWB型號規格標示方法：

JWB型基本選型參數一覽表

型號		JWB005	JWB010	JWB025	JWB050	JWB100	JWB150	JWB200	JWB300	JWB500
載荷（KN）		4.9	9.8	24.5	49	98	147	196	294	490
絲桿外徑mm		16	20	25	36	45	50	63	85	100
絲桿底徑mm		13.5	17.5	21.4	31.3	39.1	43.1	55.7	74.8	87
絲桿螺距mm		5	5	8	10	12	16	16	20	24
減速比	H速度	5	5	6	6	8	8	8	102/3	102/3
減速比	L速度	20	20	24	24	24	24	24	32	32
綜合效率%	H速度	63	61	62	64	63	63	62	56	60
綜合效率%	L速度	37	34	35	39	43	43	41	34	38
容許輸入功率（kW）	H速度	0.25	0.54	1.3	2.2	3.6	4	5.5	8.9	13.3
容許輸入功率（kW）	L速度	0.12	0.27	0.63	1	1.9	2.1	2.8	4.1	6.5
空載扭矩（N·m）		0.11	0.29	0.62	1.37	1.96	2.65	3.92	9.81	19.6
保持扭矩（N·m）	H速度	0.69	1.27	4.31	10.78	19.6	39.2	51	68.6	140.1
保持扭矩（N·m）	L速度	0.14	0.26	0.91	2.4	5.8	11.8	15	19.5	41.2
容許輸入軸扭矩（N·m）*		9.8	19.6	49	153.9	292	292	292	735	1372
載荷時所需輸入	H速度	1.3	2.8	9	21.5	39.1	77	104	169.6	317.5
軸扭矩（N·m）**	L速度	0.62	1.4	4.3	9.6	20.4	39.6	54.2	98.5	177.9
輸入軸每回轉一圈對應絲	H速度	1	1	1.33	1.67	1.5	2	2	1.88	2.25
桿（活動螺母）軸向位移量	L速度	0.25	0.25	0.33	0.42	0.5	0.67	0.37	0.63	0.75
載荷時容許	H速度	1500	1500	1400	1000	890	500	500	500	400
輸入軸回轉速度	L速度	1500	1500	1400	1000	890	500	500	4000	350
載荷時絲桿回轉扭矩N·m）		4.3	8.7	34.7	86.7	208.2	416.3	555.1	1040.9	2081.7

JWB附件

支座安裝廣泛應用于開關裝置、傾斜裝置。

型號	A	B	C	D	E	F
002	75	60	15	64	12	25
005	75	60	15	64	12	25
010	75	60	15	86	15	35
025	100	75	20	115	20	45
050	105	75	25	158	25	58
100	145	100	40	201	30	76.3
150	155	105	50	224	44	76.3
200	173	110	63	244	50	89.1

支架

支座與支架配合，實現多方位升降。

型號	M	N	O	P	Q	R	S	T	U	V	W	X
002	130	100	12	100	118.5	2-φ12	15	15	28	30	15	—
005	130	100	12	100	118.5	2-φ12	15	15	28	30	15	—
010	180	130	15	150	178	2-φ18	15	25	40	45	17	—
025	180	130	15	150	178	2-φ18	20	25	40	45	30	—
050	200	150	15	170	200	2-φ18	25	25	40	45	35	—
100	280	220	22	240	290	4-φ22	40	159	30	70	70	55
150	360	280	27	300	360	4-φ33	50	195	40	85	85	70
200	400	320	30	380	450	4-φ33	63	210	40	90	90	75

SJB滾珠絲桿升降機，是利用蝸輪蝸桿副和滾珠絲杠副組合而成，其特點是傳動效率高、使用壽命長，常用于精密傳動和頻繁使用場合，行星滾柱絲杠是一種將旋轉運動轉換成線性運動的機械裝置。行星滾柱絲杠傳動力方式是與眾不同的，在主螺紋絲杠周圍，行星布置安裝了6-8個螺紋滾柱絲杠，這樣將電機的旋轉運動轉換為絲杠或螺母的直線運動：行星絲杠能夠在極其艱苦的工作環境下承受重載上千個小時，這樣就使得行星絲杠成為要求連續工作制應用場合的理想選擇。

SJB系列型號		SJB10	SJB20	SJB21	SJB22	SJB50	SJB51	SJB80	SJB81	SJB100	SJB101	SJB200	SJB201	SJB300
提升力kN		10	20	20	20	50	35	60	60	80	70	90	100	150
額定動載kN		11	17	25	25	46	30	53	56	71	62	78	97	111
絲杠直徑×導程mm		20×5	32×5	32×10	32×20	40×10	40×20	50×10	50×20	63×10	63×20	80×10	80×20	100×20
渦輪蝸桿減速比	V1	1.4	1.6	1.6	1.6	1.7	1.7	1:8	1:8	1:8	1:8	1:8.75	1:8.75	1:10.25
渦輪蝸桿減速比	L1	1:16	1:24	1:24	1:24	1:28	1:28	1:32	1:32	1:32	1:32	1:35	1:35	1:41
蝸桿輸入1轉絲杠行程mm	V1	1.25	0.83	1.67	3.34	1.43	2.86	1.25	2.5	1.25	2.5	1.14	2.28	1.95
蝸桿輸入1轉絲杠行程mm	L1	0.31	0.21	0.42	0.84	0.36	0.72	0.31	0.62	0.31	0.62	0.29	0.58	0.488
輸入功率kW	V1	0.57	1.14	1.14	1.14	2.2	2.2	2.5	2.5	3	3	4	4	7
輸入功率kW	L1	0.27	0.55	0.55	0.55	1.1	1.1	1.5	1.5	2.2	2.2	3.5	3.5	5.5
滿載啟動扭矩Nm	V1	4.8	8.2	15.3	29.2	34.4	47.4	36.8	72.3	49.0	82.9	53.2	118	157
滿載啟動扭矩Nm	L1	1.8	3.4	6.3	12.1	14.6	19.4	15.3	29.9	20.4	34	23.4	52	66.7
啟動效率	V1	41	32	35	36	33	34	32	33	32	34	31	31	30
啟動效率	L1	27	20	21	22	20	21	20	20	20	21	18	18	18
1500rpm時的運轉效率	V1	59	58	62	65	59	60	58	59	58	60	55	55	53
1500rpm時的運轉效率	L1	42	39	42	44	39	41	39	40	39	41	35	35	35
箱體材料		球墨鑄鐵
箱體重量kg		6	9.5	9.5	10	23	24	38	40	62	64	78	78	125
每100mm絲杠+護管重量kg		0.5	0.8	0.8	0.8	1.6	1.6	2.5	2.5	3.2	3.2	4.6	4.6
