QP12.7氣動鉗盤式制動器簡介;

QP12.7氣動嵌盤式制動器摩擦片是一種既具備盤式制動器的優點，又具有廣泛適應性的產品。該產品具有結構簡單，體積小，重量輕可靠性高，以壓縮空氣為動力源，使用方便，適用于多中盤徑，安裝調試、維護方便等特點。廣泛使用于冶金、散料裝卸等固定式作業機構的減速和制動；

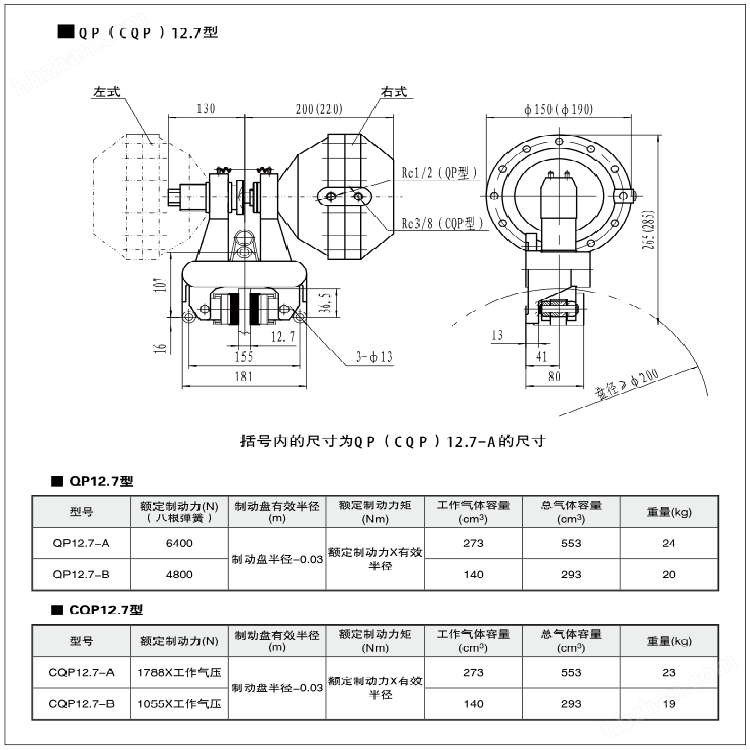

QP12.7氣動嵌盤式制動器有QP12.7-A、QP12.7-B等規格，每種規格制動器的一種盤徑可進行四級制動力矩調整匹配氣包采用進口鋁合金氣包，性能可靠穩定，密封性能好，體積小，重量輕，根據使用性能要求分A型、B型；
　　制動襯墊采用壓簧卡裝式、結構更換方便快捷；
　　可加裝顯示裝置，直接顯示制動器工作狀態；
　　所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。
二、使用條件
　　環境溫度：-40℃~ 60℃；
　　工作氣壓：5-7bar;

江蘇-氣動鉗盤式制動器

氣動制動器簡稱為碟式剎車器、氣動剎車器、空壓碟式制動器以及空壓油壓氣動制動器等，屬于工業傳動制動器之一，是利用空氣壓力做動使機械中的運動件停止或減速的執行元件。結構簡單，安裝方便，不易損壞，抗壓抗摔抗敲，使用壽命長，一般只需要更換剎車片，更換輕松簡單方便，采用磁鐵效應。

氣動制動器依靠氣壓大小，控制制動盤和摩擦片之間的摩擦力，達到對紙卷制動力調整的目的。

氣動制動器的安裝、結構和張力控制原理如圖所示。氣動制動器和紙卷芯軸的安裝位置如圖中所示。氣動制動器的結構如圖中所示。制動盤5與紙卷軸相連。制動盤5兩側裝有固定摩擦片8和活動摩擦片7。一般情況下，固定摩擦片8和制動盤5有1～2mm的間隙（間隙可調）?；顒?dòng)摩擦片7安裝在氣缸的活塞軸4上，活塞左邊壓縮空氣接口2和空壓機相連，活塞右邊通過氣孔1和大氣相連。依靠活塞左邊氣壓大小控制活動摩擦片7和制動盤5的摩擦力，從而控制紙卷制動力。活動摩擦片7的初始?xì)鈮焊鶕?jù)紙張和印刷張力要求設定，紙卷展開中張力發生變化，浮動輥（見圖中）位置發生變化，帶動傳感器9轉動一個角度，發出反饋信號，調整活動摩擦片7的氣壓，改變活動摩擦片7和制動盤5的摩擦力，從而改變紙帶張力，保證張力穩定。如果需要較大的制動力時，可以調整固定摩擦片8使其與制動盤5接觸。在發生斷紙、緊急停機時，緊急增大氣壓，摩擦片將制動盤5抱死，防止紙卷在慣性作用下?lián)砑垺?/span>
