實體套圈滾針軸承
航五瑞現貨供應INA實體套圈滾針軸承，包括帶擋邊滾針軸承（NK、NKS、RNA48、RNA49、RNA69、RNA69..-ZW、RNA49..-RSR、NKI、NKIS、NA48、NA49、NA69、NA69..-ZW、NA49..-RSR），無擋邊滾針軸承（RNAO、RNAO..-ZW、NAO、NAO..-ZW），調心滾針軸承（RPNA、PNA），組合軸承（NKXR、NKXR..-Z、NKX、NKX..-Z、NX、NX..-Z、NKIA、NKIB），內圈（IR、IR..-LS1、LR）

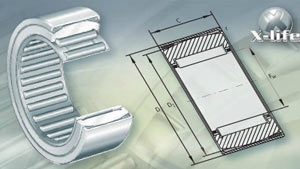

INA帶擋邊實體滾針軸承
INA帶擋邊滾針軸承
INA單列或雙列帶擋邊實體套圈滾針軸承由帶擋邊的機加工外圈、滾針和保持架組件以及可分離內圈組成。帶有擋邊的滾針軸承是X-life軸承。這些INA軸承有優化的滾道表面。因此它的承載能力更高和額定壽命更長。
無內圈實體套圈滾針軸承
無內圈實體套圈滾針軸承有特別緊湊的徑向尺寸，它們要求軸的滾道要經過淬硬和磨削，該類INA軸承有單列設計，也有雙列設計RNA69，其Fw大于等于40 mm。
帶內圈實體套圈滾針軸承
如果軸不能作為滾動軸承的滾道，要用帶內圈的INA進口軸承。該類INA軸承有單列設計，也有雙列設計NA69，其d大于等于32mm。內圈位移，標準內圈允許在軸向有不超過尺寸表所列“s”值的位移，當大的位移出現時，標準套圈可用寬內圈IR代替。
密封：RNA49..-RSR和NA49..-RSR系列是單側密封；RNA49..-2RSR和NA49..-2RSR系列在兩側是接觸式密封。
潤滑：INA軸承使用復合鋰基脂GA08潤滑，Arcanol LOAD150適于再潤滑，為此，外圈有潤滑溝槽和潤滑孔。對于Fw小于等于10 mm的NK系列和d小于等于7 mm的NKI系列，沒有潤滑孔和溝槽。
密封圈和寬內圈
為防止外界的影響，INA進口軸承密封可使用密封圈系列（G、GR和SD）與寬內圈IR的組合，密封圈和內圈與滾針軸承要匹配，內圈的外表面能用作密封唇的滑動面。
開式軸承的工作溫度范圍為–20 °C到+120 °C，注意，受潤滑脂和密封材料的限制，帶密封滾針軸承的工作溫度范圍為–20 °C到+100 °C。保持架有鋼板保持架和尼龍保持架兩種，帶尼龍保持架的軸承的后綴為TV，在使用尼龍保持架軸承之前，應檢查所使用的潤滑劑和保持架材料(PA66-GF/H)的兼容性。
型號規格及后綴
無內圈系列：NK、NKS、RNA48、RNA49、RNA69、RNA69..-ZW（雙列）；RNA49..-RSR、RNA49..-2RSR
帶內圈系列：NKI、NKIS、NA48、NA49、NA69、NA69..-ZW（雙列）；NA49..-RSR、NAR9..-2RSR
| 后綴 | 說明 | 設計 |
|---|---|---|
| C3 | 徑向內部游隙大于普通組 | 特殊設計， 協議供貨 |
| P5 | 尺寸和幾何精度高 | |
| RSR | 一端接觸式密封 | 標準設計 |
| TV | 軸承的保持架由玻璃纖維增強尼龍66制成 | |
| ZW | 雙列設計，與尺寸有關 | |
| 2RSR | 兩端接觸密封 |
可以參考：INA軸承補充代號
INA無擋邊實體套圈滾針軸承
這些單列或雙列單元是由機械加工的不帶擋邊的外圈、滾針和保持架組件以及可分離內圈組成，這些無擋邊實體套圈滾針軸承可分離，外圈、滾針和保持架組件以及內圈可以分別獨立安裝。不帶擋邊的滾針軸承是X-life軸承，這種設計的滾道表面經過優化，因此它的承載能力更高而且額定壽命更長。
其型號規格有：無內圈系列RNAO、RNAO..-ZW-ASR1；帶內圈系列NAO、NAO..-ZW-ASR1。
無內圈滾針軸承有特殊緊湊的徑向尺寸，然而，它們要求軸的滾道要經過淬硬和磨削。帶內圈INA滾針軸承如果軸不能作為滾動軸承的滾道，要用帶內圈的INA軸承。
實體套圈調心滾針軸承
實體套圈調心滾針軸承
此類實體套圈滾針軸承是由沖壓外圈、帶有球面內壁的塑料支撐環、帶有球面外表面的套圈、滾針與保持架組件，和可分離內圈組成的單元。調心滾針軸承是X-life軸承，這些INA軸承有優化的滾道表面，這能保證更高的承載能力和更長的額定壽命。不對中的補償，由于具有球形外圈和球面支撐環，調心軸承能補償軸和軸承座達3°的靜態不對中。軸承不能用于支撐擺動運動。沖壓外圈和套圈之間的調心轉動，會產生使它們分離的力矩，為實現調心轉動，必須遵守尺寸表中給出的軸承座的公差。
無內圈滾針軸承
無內圈滾針軸承有特別緊湊的徑向尺寸，然而，它們要求軸的滾道要經過淬硬和磨削。
帶內圈滾針軸承
如果軸不能作為滾動軸承的滾道，要用帶內圈的軸承。標準內圈允許在軸向有不超過尺寸表所列 “s”值的位移，當需要大的位移時，標準套圈可用寬內圈IR代替。
此類INA軸承不帶密封，可以采用油潤滑或脂潤滑。受塑料支撐環的限制，工作溫度范圍為–20 °C到+100 °C。保持架是鋼板保持架。
相關產品參考：沖壓外圈滾針軸承
