| 外型尺寸 | 50mm*80mm*13mm |
|---|---|
| 品牌 | LYDZC |
| 貨號 | |
| 用途 | 高精密旋轉部件 |
| 型號 | RE5013 |
| 制造商 | 洛陽東軸 |
| 是否進口 | 否 |

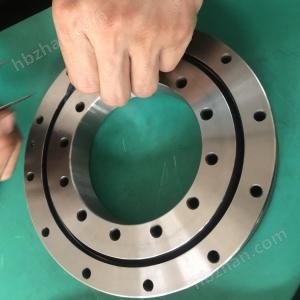

洛陽交叉滾子軸承生產廠家-LYDZC精密軸承:
| 軸徑
| 型號 | 主要尺寸 | 靠肩尺寸 | 基本額定載荷(徑向) | 重量 | | ||||||||
| 內徑 | 外徑 | 滾子節(jié)圓徑 | 寬度 | 油孔 | r | ds | Dh | C | Co | Kg | | |||
| a | b | | ||||||||||||
| d | D | DP | B/B1 | KN | KN | | ||||||||
| 50 | RE 5013 | 50 | 80 | 66 | 13 | 2.5 | 1.6 | 1 | 57.5 | 72 | 16.7 | 20.9 | 0.27 | |
| 60 | RE 6013 | 60 | 90 | 76 | 13 | 2.5 | 1.6 | 1 | 68 | 82 | 18 | 24.3 | 0.3 | |
| 70 | RE 7013 | 70 | 100 | 86 | 13 | 2.5 | 1.6 | 1 | 78 | 92 | 19.4 | 27.7 | 0.35 | |
| 80 | RE 8016 | 80 | 120 | 101.4 | 16 | 3 | 1.6 | 1 | 91 | 111 | 30.1 | 42.1 | 0.7 | |
| 90 | RE 9016 | 90 | 130 | 112 | 16 | 3 | 1.6 | 1.5 | 98 | 118 | 31.4 | 45.3 | 0.75 | |
| 100 | RE10016 | 100 | 140 | 121.1 | 16 | 3 | 1.6 | 1.5 | 109 | 129 | 31.7 | 48.6 | 0.83 | |
| RE 10020 | 150 | 127 | 20 | 3.5 | 1.6 | 1.5 | 113 | 133 | 33.1 | 50.9 | 1.45 | | ||
| 110 | RE 11012 | 110 | 135 | 123.3 | 12 | 2.5 | 1 | 1 | 117 | 127 | 12.5 | 24.1 | 0.4 | |
| RE 11015 | 145 | 129 | 15 | 3 | 1.6 | 1 | 122 | 136 | 23.7 | 41.5 | 0.75 | | ||
| RE 11020 | 160 | 137 | 20 | 3.5 | 1.6 | 1.5 | 120 | 140 | 34.0 | 54.0 | 1.56 | |||
