儀器簡介:
IBIS-FM EVO 快速遠程邊坡監測系統,新一代地基雷達監測系統,可用于露天礦場、建筑物、大壩等場景的監測與預警。
IBIS-FM EVO 快速遠程邊坡監測系統是一種基于微波干涉測量技術的雷達監測系統,采用雙向掃描方式顯著縮短單次掃描時間,測量距離高達5000m, Free-running數據采集方法確保數據的質量,診斷相機輔助用戶遠程故障排查,集成Guardian軟件實時監控與預警,可為邊坡、大壩等場景的形變監測提供良好的解決方案。
系統優勢:
快速度監測- 新型雙向加速掃描方式顯著提高監測頻率,單次掃描時間小于20s,更容易發現監測體變形。
遠距離監測- 與IBIS-FM相比,測程提升至5000m,節省人工和設備投入的成本,使監測人員遠離危險變形區域。
高質量監測- Free-running數據采集方法減小監測場景中快速移動物體(如人員、車輛)的干擾,提高監測數據質量。
功能更齊全- GNSS羅盤傳感器自動提供地理參考,內置傾斜儀提供傳感器穩定性警告,保證監測任務正常運行。
經久耐用- 與IBIS-FM相比,系統功耗降低約25%;此外系統部件高度集成,活動部件較少,降低維護成本。
圖像功能豐富- 診斷相機提供實時數據流,輔助遠程故障排查;選配鷹眼相機提供全景高分辨率圖像,成果更直觀。
實時監測與預警- 現場監測數據實時獲取與預處理,無縫集成至Guardian軟件進行數據處理分析、實時監控與預警。
選擇靈活多樣- IBIS-FM EVO分為基礎班、標準版、專業版,提供多種空間分辨率滿足不同場景的監測需求。

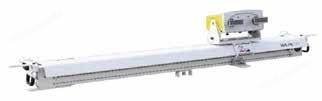

系統組成:
 |  |  |
應用場景:

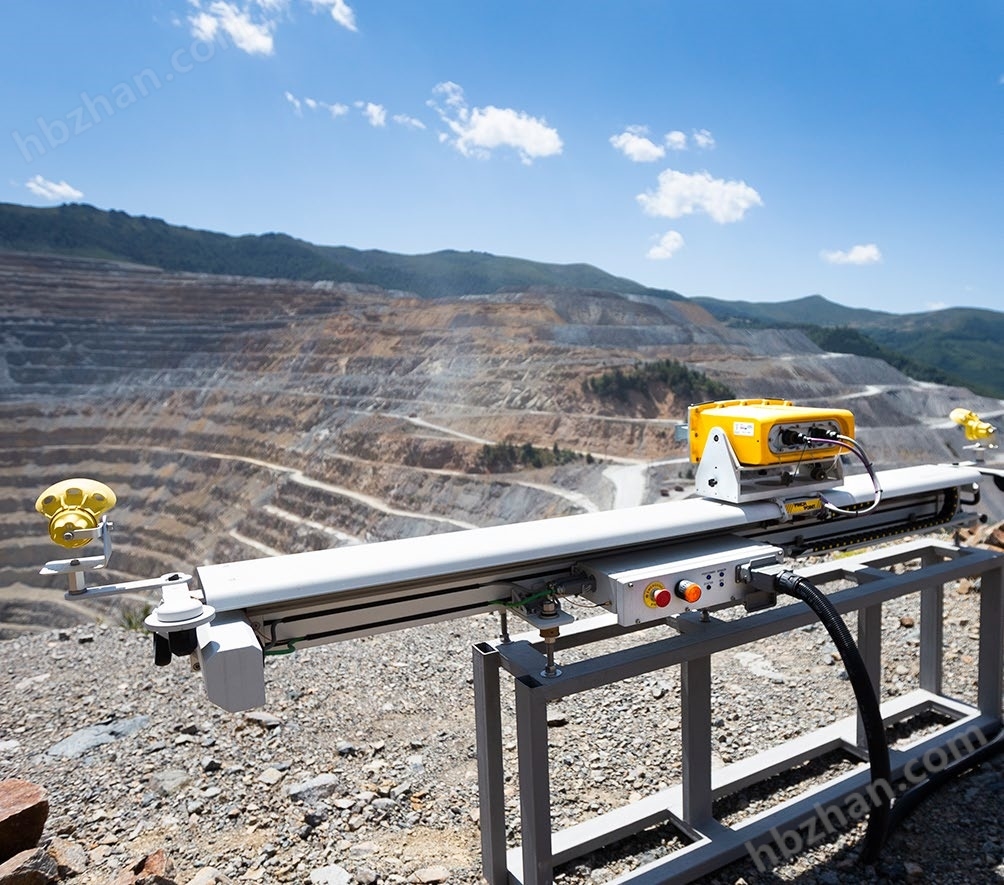

礦山邊坡監測
自然邊坡監測
技術參數:
| 硬件參數 | 軟件參數 | ||
| 精度① | 0.1mm(視線方向) | IBIS Controller: 數據獲取 和系統管理軟件 | |
| 空間分辨率② | @1km | ||
| 基礎版:0.375m *9.7m | 監測任務設置向?qū)?/span> | ||
| 標準版:0.375m*4.3m | 供電單元控制 | ||
| 專業版:0.375m*2.7m | 系統狀態信息顯示 | ||
| 水平視場范圍③ | 80° | 自動數據傳輸和存儲 | |
| 垂直覆蓋范圍 | 60° | Guardian: 實時數據處理、 成果展示與預警軟件 | |
| 工作距離 | -20℃至+55℃④ | ||
| 掃描時間 | 基礎版:20s | 自動大氣校正 | |
| 標準版:30s | 3D交互式數據展示 | ||
| 專業版:45s | 基于用戶自定義區域與閾值的多重預警 | ||
| 功耗 | 75-90W(取決于采集時間間隔) | 自動預警與提醒 | |
| 重量 | 雷達傳感器12Kg | 支持數據導出至第三方軟件 | |
| 定位器 50Kg | |||
| 供電單元177kg(無電池130Kg) | |||
訂貨編號:LR-100820
