發酵后酒糟臥式沸騰床12t/h

1、物料條件

物料名稱: 發酵后酒糟

初水分: 28%-50%(設計取42%)

終水分: ≤11%(設計取 11%)

處理量: 約 12t/h

原料溫度: 約 25℃

產品溫度: 約70℃

2、工藝條件

干燥方式: 臥式沸騰床干燥

物料與熱空氣接觸方式: 穿流式

熱源和加熱方式: 天然氣

干燥進風溫度: 100-180℃(根據干燥時間各單元溫度可調，設計取平均130℃，**可升

溫至200℃)

干燥排風溫度: 45~60℃(設計取50℃)

產品出料方式: 主機

除塵方式: 旋風分離器+水噴淋

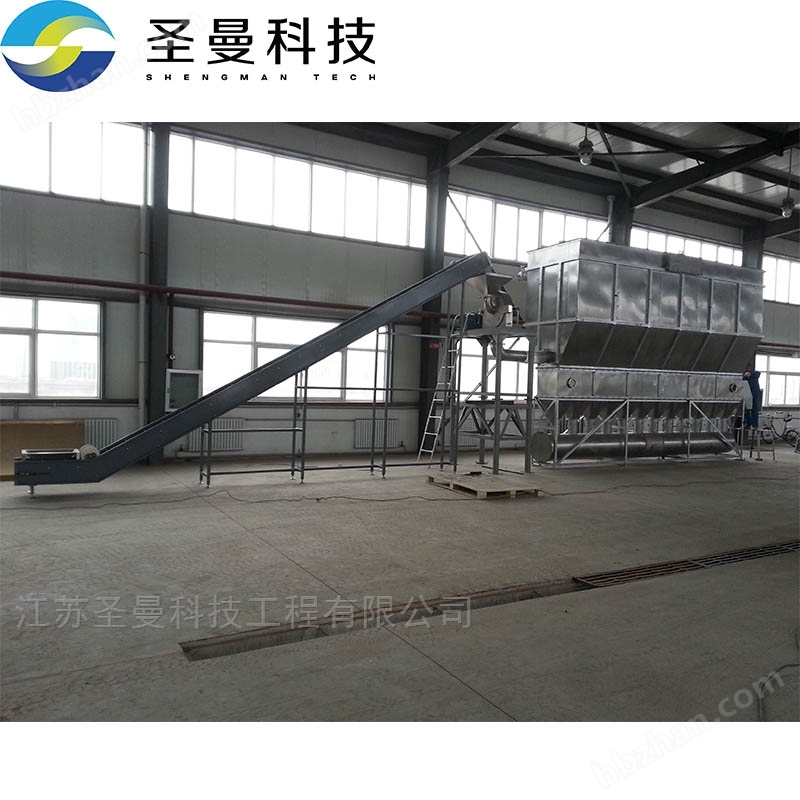

臥式沸騰干燥系統，該裝置包括沸騰床主機、進料口、出料口、關風機、操作門、進風支管、進風總管、熱風裝置、引風除塵段、**檢修孔、輸料管道、布袋除塵器、第二檢修孔、鉸鏈快開門、引風管、引風機和排風管，所述沸騰床主機左端設有進料口，所述沸騰床主機右端設有出料口，所述出料口的出口處安裝有關風機，所述沸騰床主機前端為操作面并開設有橫向排列的操作門，所述沸騰床主機底部通過進風支管連接進風總管上端，所述進風總管連接熱風裝置，所述沸騰床主機設有引風除塵段，所述引風除塵段前端設有兩個左右對稱的**檢修孔，所述引風除塵段頂部三個出口分別與輸料管道一端底部連接，所述布袋除塵器設置于沸騰床主機右側，所述輸料管道另一端連接布袋除塵器左側入口，所述布袋除塵器前端開設有第二檢修孔，所述布袋除塵器頂部設有鉸鏈快開門，所述布袋除塵器通過引風管連接引風機，所述引風機與引風管連接處安裝有排風管。
