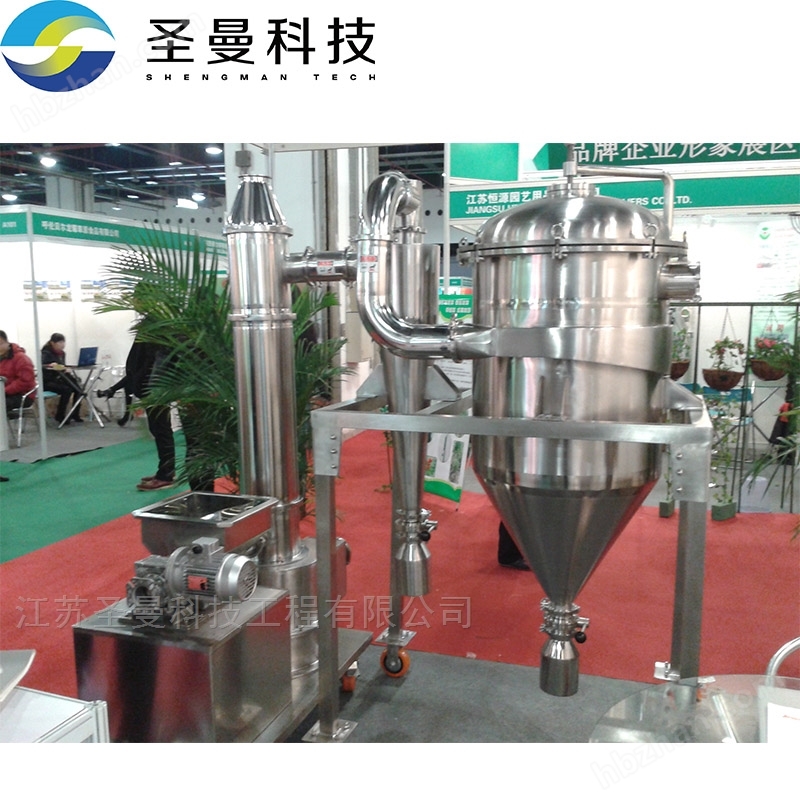

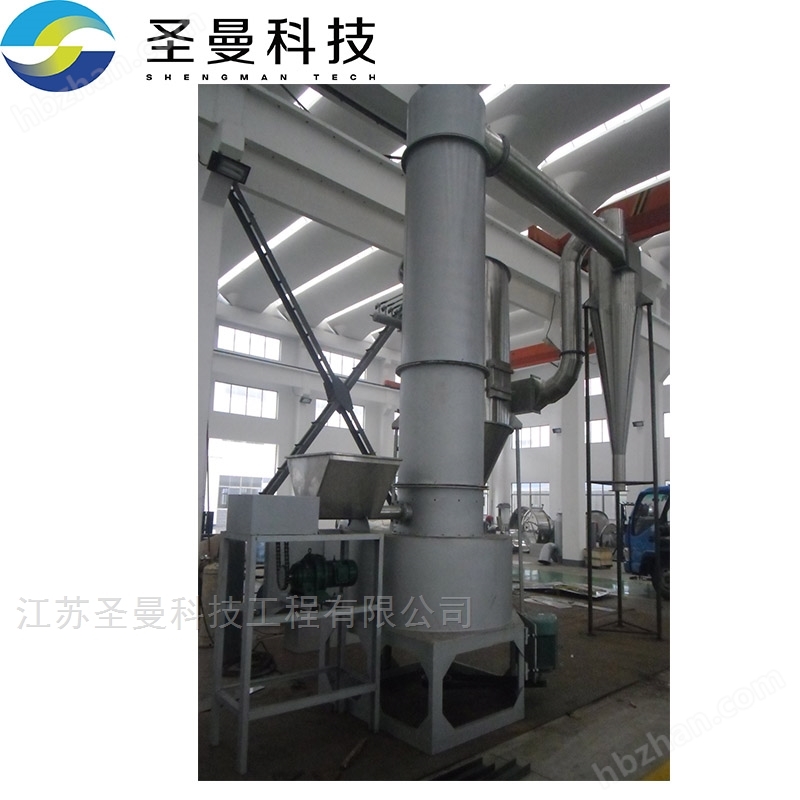

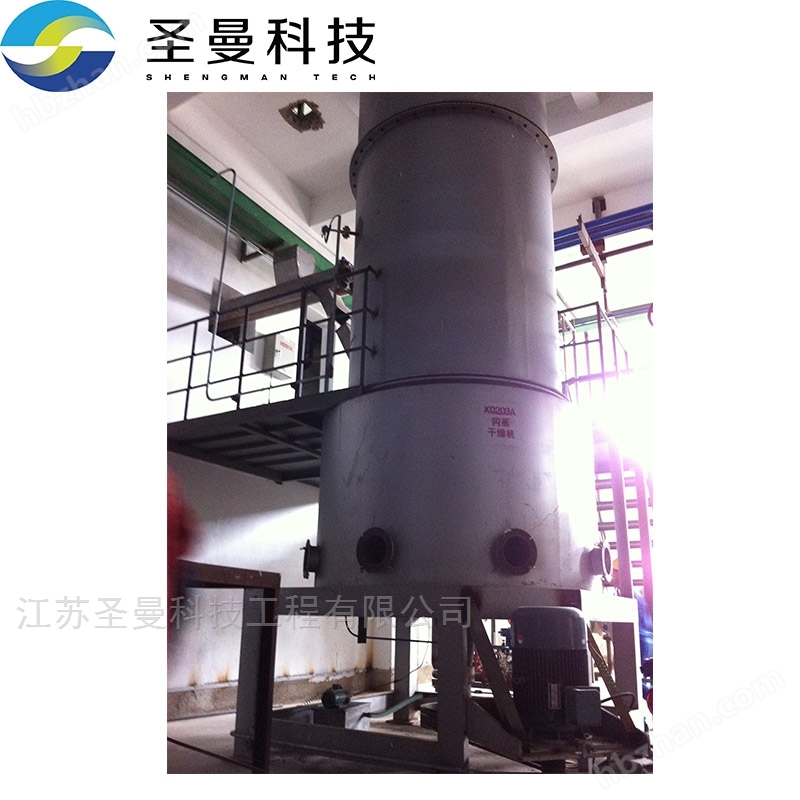

XSG-16氫氧化銅閃蒸干燥設備
閃蒸干燥機是集干燥、粉碎、篩分于一體的新型連續式干燥設備，適用于漿狀、濾餅狀等物料的烘干；目前閃蒸干燥機適用于各種應用范圍，包括化工、制藥、輕工和礦產等領域，目前主流的閃蒸干燥設備高溫干燥后直接取出，會出現產品發黑的情況，產品改良之后，加裝了水冷機構，通過水冷機構降溫，可以解決產品變色的問題。
一種閃蒸干燥設備，包括依次連接的鼓風機、加熱設備和主機，還包括設置于主機頂部的吸氣機、與吸氣機側面連通的注料倉和與注料倉底部連通的水冷機構，所述水冷機構包括水冷管道，所述水冷管道包括可流通物料的內管道和可流通冷卻液的外管道，所述內管道一端設置有出料口，所述水冷機構還包括與外管道連接的水箱和水泵，所述主機外側面連接有進料機構，所述主機內底部設置有切割機構。
物料從注料倉進入水冷管道，并從水冷管道內管道通過，避免物料和制冷液直接接觸，物料可以快速冷卻并且物料不會出現發黑的現象，除塵過濾循環系統進一步減少了物料雜質，提高產品質量；主機使用鈦合金材質，解決了主機的腐蝕的問題，提高設備使用壽命；進料盤中內螺旋送料結構設計成空心的，潮濕物料不易粘結在攪拌軸上，便于推送物料，提高工作效率。
附圖說明
圖1為閃蒸干燥設備的整體結構圖；
圖2為進料盤的俯視圖；
圖中標記為：1、鼓風機；2、加熱設備；3、主機；4、吸氣機；5、注料倉；
6、水冷管道；7、除塵過濾循環系統；8、進料盤；9、螺旋送料結構；
需要說明的是，當元件被稱為“固定于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。
除非另有定義，本文所使用的所有的技術和科學術語與屬于本發明的技術領域的技術人員通常理解的含義相同。本文中在本發明的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在于限制本發明。本文所使用的術語“及/或”包括一個或多個相關的所列項目的任意的和所有的組合。
如圖1所示的一種閃蒸干燥設備，包括依次連接的鼓風機1、加熱設備2和主機3，還包括設置于主機3頂部的吸氣機4、與吸氣機4側面連通的注料倉5和與注料倉5底部連通的水冷機構，所述水冷機構包括水冷管道6，所述水冷管道6包括可流通物料的內管道和可流通冷卻液的外管道，所述內管道一端設置有出料口，所述水冷機構還包括與外管道連接的水箱和水泵，所述主機3外側面連接有進料機構，所述主機3內底部設置有切割機構。
它的原理是：鼓風機1開啟，鼓風機1將氣流從鼓風機1口順著管道吹進加熱設備2，氣流在流經加熱設備2時被加熱，所述熱氣流繼續前行進入主機3；進料盤8中輸送的待干燥物料被輸送到主機3中，待干燥物料同時受到切割機構和熱空氣產生的強烈剪切、吹浮、旋轉作用，其在離心、碰撞和摩擦力的作用下被微?；?；顆粒度較小的顆粒被旋轉的熱空氣夾帶上升，受吸氣機4的作用進一步上升輸送進入注料倉5，所述物料從注料倉5底部進入水冷管道6內管道，物料在外管道流動的冷卻液的作用下快速降溫，升溫的冷卻液流進水箱，在水箱冷卻后受水泵作用繼續作用于水冷管道6物料的冷卻，水冷管道的使用解決了閃蒸干燥后產品容易變黑的問題，大大的提高了產品的質量。
