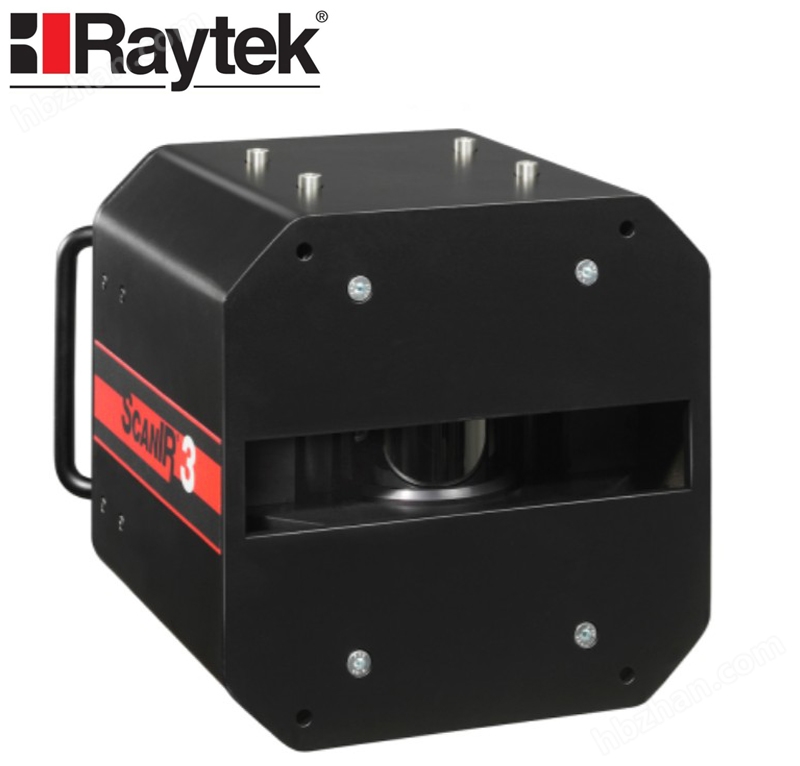

Ircon® ScanIR3 系列掃描式紅外測溫儀
Raytek雷泰S310掃描式紅外測溫儀600°C-1 200°C
專業用于工業熱軋機、制板廠和連續鑄造
關鍵指標
溫度范圍：20～1200°C (68至2192°F)
快速的掃描速度，高達150行/秒
高達1024測量點/行
高光學分辨率，達200:1
獨立于PC的輸入/輸出功能
可靠的以太網通信
堅固的防水外殼，內置激光
標配內置空氣凈化和水冷
無冷卻時：5至50ºC (32至122ºF)
有集成水冷時：180ºC (356ºF)
帶集成加熱器(選件)時：-40ºC (-40ºF)
產品說明
ScanIR®3 線掃描儀 和熱成像系統 設計用于各種非接觸式溫度測量應用，包括惡劣的工業環境。外殼堅固耐用，標配有水冷和空氣凈化，還具有內置激光瞄準功能。堅固的處理器盒提供現場通用輸入和輸出(I/O)功能，無需外接計算機。 ScanIR3線掃描儀具有業內較快的掃描速度，可提供高速度制造過程的完整溫度數據。與點傳感器僅測量一個點不同，線掃描儀測量掃描行上的多個溫度點。其電動掃描鏡以高達150行/秒的速率進行掃描，可快速探測溫度不一致性和熱點。旋轉光學鏡頭收集90°視場內的1024個點的紅外輻射，具有行業的光學分辨率(高達200:1)，可探測更小的溫度異常。 ScanIR3系統的布局和管理均極其簡單：利用一根帶可連接至掃描儀的快接連接器的傳感頭電纜束即可實現快速、方便安裝。該設備的處理器盒支持各種工業接口，包括以太網、光纖(可選)和模擬/數字I/O。 針對可靠性和連續工作進行設計，這種的紅外線掃描儀可提供準確、實時的熱成像和各種功能，包括：
可靠地?zé)o刷掃描電機
現場更換鏡頭
ScanView™ Pro軟件
ScanView™ Pro軟件提供實時熱成像，用于溫度監測、顯示和分析。利用ScanView Pro軟件，您可以在出現問題之前快速探測熱點或不一致性。利用多功能ScanView Pro軟件，可以自定義ScanIR3工作參數配置以及熱圖和溫度曲線在標準個人計算機(PC)上的顯示。
該軟件具有將來自ScanIR3線掃描儀的熱圖細分為幾個感興趣部分的功能，可以利用數學函數處理每個部分的溫度，例如平均、或最小溫度。如果出現熱缺陷，將觸發和記錄故障保護報警。
附件
ScanIR3線掃描儀配有模塊選件，高溫外殼系統經過特殊設計，可保護掃描儀暴露于高達1090°C (1994°F)的過程溫度。線掃描儀由這種外殼保護，可輕松工作于高溫過程，例如，鋼材和其他金屬以及玻璃和其他礦物制造。
| 型號名稱 / 光譜靈敏度 | 溫度范圍 | 應用案例 |
|---|---|---|
S310 1.0 µm | 600°C-1 200°C | 熱軋機、制板廠和連續鑄造 |
S320 1.6 µm | 400°C-950°C | 鍍鋅線、有色金屬熱軋、連續鑄造 |
S330 3 - 5 µm | 20°C-350°C | 印刷、涂覆、層壓、食品、干燥/固化、熱壓成型、紡織、石膏板、涂料固化、地毯和地板 |
S335 3.5 - 4 µm | 100°C-650°C | 窯筒溫度、熱熔渣、傳送帶熱點探測 |
S339 3.9 µm | 100°C-800°C | 熱處理、礦石加工 |
S343 3.43 µm | 30°C-250°C | 聚乙烯擠出和加工、聚丙烯和聚苯乙烯薄膜 |
S344 3.43 µm | 100°C-350°C | 聚乙烯擠出和加工、聚丙烯和聚苯乙烯薄膜 |
S350 5 µm | 100°C-950°C | 回火、熱彎和退火時的玻璃溫度測量 |
