DZM系列（斷電制動型）直流制動器是一種可靠的安全型制動器。產品具有結構緊湊，手動釋放裝置方便、靈活、可靠、噪聲低，防護等級達到IP44，能有效地防塵、防鐵粉、鐵屑。
DZM系列制動器滿足與Y、Y2系列電機配套成YEJ系列電磁制動三相異步電動機。電機外表美觀，適應電機所適應的所有場合，快速制動，準確定位。
工作原理：
DZM系列直流制動器依照：斷電時，它利用彈簧壓力，緊壓銜鐵使制動盤與銜鐵、電機后端蓋兩面，產生巨大摩擦（制動）力矩，可使旋轉物體快速制動；通電時，利用電磁吸合釋放原理，使制動盤脫離制動狀態，可使被動物體自由轉動。

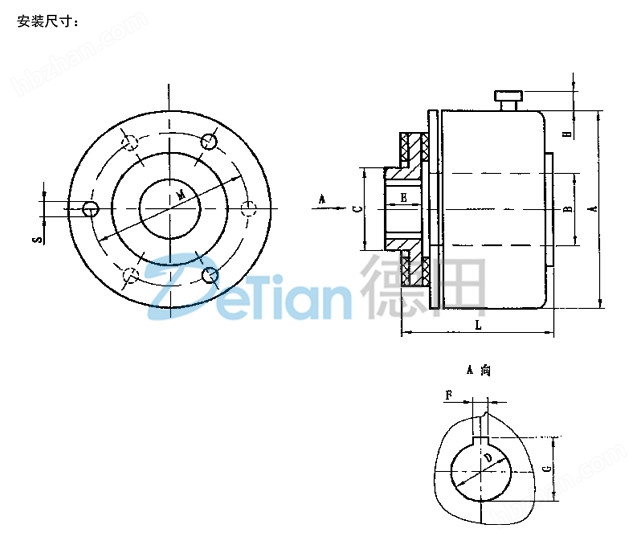

注：規格代號DZM04~80。 S孔（實線）3個×120°。
規格代號DZM160~900。 S孔（包括虛線）6個×60°。
結構、安裝調試示意圖：
工具：呆扳手、內六角扳手、塞尺。
DZM04~80調試：將塞尺按型號選擇工作氣隙厚度片，插入靠近（5）、（27）“δ”點，旋進（5）壓緊塞尺后，銷退（5）拿出塞尺，旋進（27）頂緊端蓋平面，再拼緊（5）、（28）。三個調試點按上述方法進行調試，用塞尺（工作氣隙尺寸）檢查三點基本統一即可。
DZM160~900調試：將塞尺按型號選工作氣隙厚度片，插入靠近（5）“δ”點，旋進（5）壓緊塞尺后，銷退（5）拿出塞尺，旋進（6）頂緊端蓋平面，旋緊（5），隔120°調試**點，再隔120°調試第三點，用塞尺（工作氣隙尺寸）檢查三點基本統一后，將其它三點按上述方法固緊即可。
制動器摩擦片磨損“δ”超*大值時，必須用上述方法進行調整，否則會影響制動器正常工作。
注意事項：
1、銜鐵、后端蓋、制動盤表面不得有油污，保持干燥清潔；
2、安裝調試時，必須保證氣隙“δ”在工作氣隙范圍內；
3、花鍵套不得有軸向竄動，花鍵后端必須加卡簧。裝配制動盤時，花鉗齒涂上適量黃油。
制動器維修：
制動盤的摩擦盤是易損件，摩擦片經較長時間使用后，當摩擦片磨損到約剩1mm時（出廠時3.5mm）應給予更換，由于摩擦片貼到制動盤上需一定的工裝和工藝，用戶自行貼有一定難度，故可將制動盤一起更換，用戶需要更換或作備件時，可直接與我公司聯系，只要講清制動器型號和制動力矩等參數，我公司將通過郵局快寄給用戶。
