一、GTJ-HTY型全自動數顯回彈儀用途概述

GTJ-HTY型全自動數顯回彈儀是用于建筑結構中硬化混凝土抗壓強度的非破損檢測評定的檢測儀器。它能夠現場檢測并記錄回彈值、碳化深度值、角度、測試面等參數。檢測完成后能夠立即給出該構件的強度推定結果。

適用標準：中華人民共和國行業標準《回彈儀》GB9138-88和 標準《回彈儀法檢測混凝土抗壓強度技術規程》JGJ/T23-2001制造。

二、GTJ-HTY型全自動數顯回彈儀特點

1、液晶中文顯示，在不同的界面下有相應的中文提示。

2、回彈值以數字和刻度表兩種形式顯示，示值一致性好。

3、測區數目、測試方向、澆注面、泵送等參數可設置和修改，一個構件測試和計算完成后按相同的參數自動轉入下一測區，省去了現場人工記錄，提高了檢測效率和時效性。

4、測試速度快，檢測精度高，數據存儲容量大；

5、計算結果符合中華人民共和國行業標準《回彈法檢測混凝土抗壓強度技術規程》JGJ/T23-2001，準確度高。

6、操作簡單方便，按構件管理數據，推定強度，能夠現場記錄碳化值。

7、一臺主機可帶一臺或多臺機械回彈儀。

8、液晶屏幕帶有背光，在各種環境下有較好的可視度。

9、軟件功能強大，可內置多種測量標準，導出多種測試報告。

三、GTJ-HTY型全自動數顯回彈儀技術參數

1、標稱動能：2.207J；

2、彈擊拉簧剛度：785N/m；

3、彈擊錘沖程：75mm；

4、回彈值傳感器線性誤差：0.5；

5、A/D轉換：12位；

6、存儲：160個構件×10個測區；

7、LCD顯示屏：160×128（10×8cm）；

8、電池：6節5號堿性電池

9、回彈值鋼砧率定值：80±2；

10、環境溫度：-4℃～+40℃；

11、重量：1.8kg（機械回彈儀1kg，主機0.8kg）；

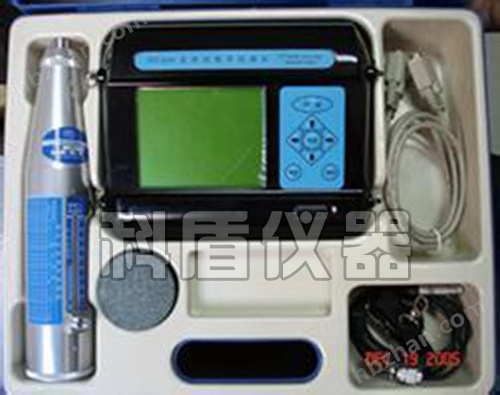

四、GTJ-HTY型全自動數顯回彈儀構成

整套儀器由以下三部分構成

1.機械回彈儀

2.主機

3.信號電纜
