►YX741X可調減壓穩壓閥系列
YX741X-10 YX741X-10C YX741X-10P YX741X-16 YX741X-16C YX741X-16P YX741X-25 YX741X-25C YX741X-25P
DY200X-10 DY200X-10C DY200X-10P DY200X-16 DY200X-16C DY200X-16P DY200X-25 DY200X-25C DY200X-25P
►YX741X可調減壓穩壓閥產品介紹
YX741X可調減壓穩壓閥是上海泉集閥門公司工程技術人員參照國內外同類型的產品進行設計和制造的。主要用途是安裝在高層建筑、消防給水系統以及其它給水系統的管道上，將上游的高壓降為符合要求的下游使用壓力。按產品結構分隔 膜型與活塞型。
YX741X可調式減壓穩壓閥依靠本身能量使出口壓力保持穩定在設定植，即出口壓力不因進口壓力及流量的變化而變化，并且閥門控制系統的進口處裝有一個自清潔 濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循 環通暢無阻，使 YX741X可調式減壓穩壓閥能安全可靠地運行?；钊绞褂糜诖笥?DN450 口徑的閥門，歡迎選購，服務熱線：。
►YX741X可調減壓穩壓閥結構型式
| 膜片式結構圖（DN450以下） | 活塞式結構圖（DN500以上） | ||
| 1 | 主閥 | 1 | 主閥 |
| 2 | 閥桿 | 2 | 閥桿 |
| 3 | 閥盤 | 3 | 閥盤 |
| 4 | 雙室隔膜傳動機構 | 4 | 活塞缸傳動機構 |
| 5 | 銅球閥 | 5 | 銅球閥 |
| 6 | 壓力表 | 6 | 壓力表 |
| 7 | 泄壓導閥 | 7 | 泄壓導閥 |
| 8 | 銅球閥 | 8 | 銅球閥 |
| 9 | 銅過濾器 | 9 | 銅過濾器 |
►YX741X可調減壓穩壓閥結構特點
YX741X可調減壓穩壓閥由主閥和球閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節 閥開度設定出口壓力，并通過接管系統和控制室的反饋?zhàn)饔脕?lái)穩定出口壓力。 本產品利用球閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便， 不受進口壓力和流量影響，能夠保持設定的出口壓力恒定，減壓穩壓可靠。
►YX741X可調減壓穩壓閥主要技術參數
| 公稱壓力 | 1.0MPA | 1.6MPA | 2.5MPA |
| 強度試驗壓力 | 1.5MPA | 2.4MPA | 3.75MPA |
| 密封試驗壓力 | 1.1MPA | 1.76MPA | 2.75MPA |
| 工作溫度 | 0-80℃ | ||
| 適用介質 | 水 | ||
►YX741X可調減壓穩壓閥閥體長度尺寸
| 口徑DN | 長度L |
| 50 | 205 |
| 65 | 208 |
| 80 | 245 |
| 100 | 280 |
| 125 | 355 |
| 150 | 360 |
| 200 | 420 |
| 250 | 520 |
| 300 | 595 |
| 350 | 620 |
| 400 | 700 |
| 450 | 780 |
| 500 | 815 |
| 600 | 895 |
| 700 | 965 |
| 800 | 1320 |
| 900 | 1310 |
| 1000 | 1310 |
►YX741X可調減壓穩壓閥主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | 鑄鐵、鑄鋼 |
| 閥座 閥盤 | 銅合金/2Cr13/Q235 |
| 密封圈 O 型圈 | 丁腈橡膠 |
| 閥桿 | 2Cr13 |
| 彈簧 | 50CrVA |
| 缸套 活塞(活塞型) | 2Cr13 |
| 膜片(膜片型) | 丁腈橡膠 |
| 膜片壓板(膜片型) | 碳鋼 |
| 球閥 | 銅合金 |
| 過濾器 | 銅合金 |
►YX741X可調減壓穩壓閥工作原理和特點
當管道從進水端給水時，水流過球閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并 關閉主閥，出口壓力不再升高。 當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于球閥 的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相 同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。
►YX741X可調減壓穩壓閥安裝與調試
1、主閥的安裝方式是安裝在水平管道上，閥蓋朝上。
2、安裝時要注意閥體外水流標示箭頭，遵循方向安裝。 注意閥體外水流標示箭頭，遵循方向安裝。
3、安裝前要清除管道內的雜物，通水前必須清洗管道。
4、閥前要安裝一只閘閥和一只過濾器，閥后也要安裝一只閘閥（見安裝示意圖），以便于 維修。
5、銅過濾器要定期清洗。
6、關上游球閥,開啟下球閥泄壓,使下游壓力降低 0.1Mpa 以下后,關閉下游球閥；
7、將導閥調節螺釘擰緊到最上方位置；
8、慢慢開啟上游球閥至全開；
9、慢慢向下擰緊導閥調節螺釘，出口壓力將逐漸升高，直到設定值時將調節螺釘鎖定，然 后打開下游球閥；
10、如果調壓過頭，須從步開始重新調，即只能從低壓往高調。

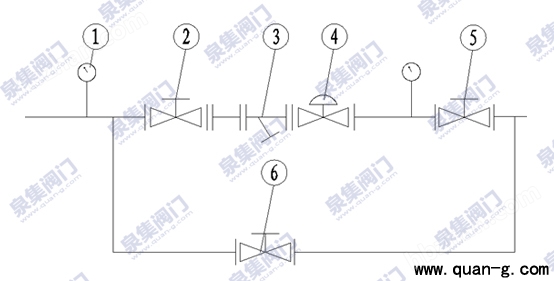

►YX741X可調減壓穩壓閥安裝示意圖
1. 壓力表 2.彈性座封閘閥 3. 過濾器 4. 可調式減壓穩壓閥 5. 彈性座封閘閥
6.彈性座封閘閥
