SWC-CH型長伸縮焊接式十字軸式萬向聯軸器SWC250CH
|
聯軸器種類：萬向聯軸器
|
聯軸器型號：SWC-CH型長伸縮焊接式十字軸式萬向聯軸器
|
聯軸器標準：JB/T7846.2-2007
|
聯軸器轉矩范圍：1.25~8000KN.m
|
產品簡介
----------------------------------------------------------------------
SWC-CH型長伸縮焊接式十字軸式萬向聯軸器的主要特點為：
1、可伸縮性，方便安裝和調整，滿足遠近和設備運動的需要，體積小，扭矩大。
2、的特點是具有較大的角向補償能力，滿足15﹪~25﹪的軸向折射角。
3、SWC-DH萬向聯軸器采用整體式叉頭，承載穩定可靠，結構緊湊，傳動效率高，噪聲低，使用壽命長，維修保養方便。
4、常用于冶金機械，重型機械，石油，工程機械，起重、運輸機械、車輛，輕工及精密機械的軸系傳動中。
5、運載平穩，噪聲低，裝拆維護方便。
6、傳動效率高。其傳動效率達98-99.8%，用于大功率 傳動，節能效果明顯。
整體叉頭十字軸萬向聯軸器能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。SWC型萬向聯軸器是一種整體叉頭沒有螺栓連接的結構，由于十字軸軸承的固定不用螺栓，避免螺栓松動或斷裂，因而提高了這一薄弱環節的強度，提高了可靠性，延長了使用壽命，同時也便于維護，連接軸線不在同一直線上的兩軸,其回轉直徑D=100~1200mm,傳遞公稱扭矩Tn=1.25~8000KN.m,
軸線折角β≤25°。分類如 下:

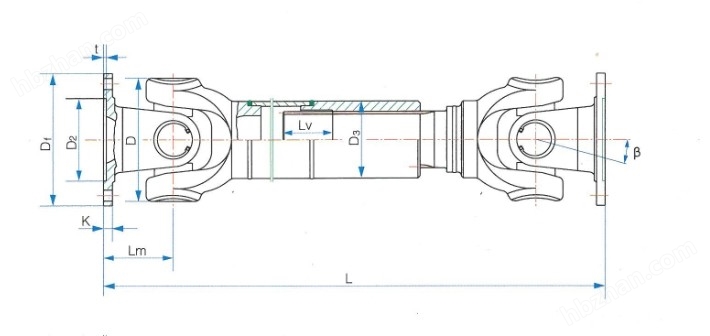

選型示例：如SWC250,CH型，最短長度L=1215 伸縮量LS=300
訂貨標記：SWC250CH1-1215+300
