產品概述

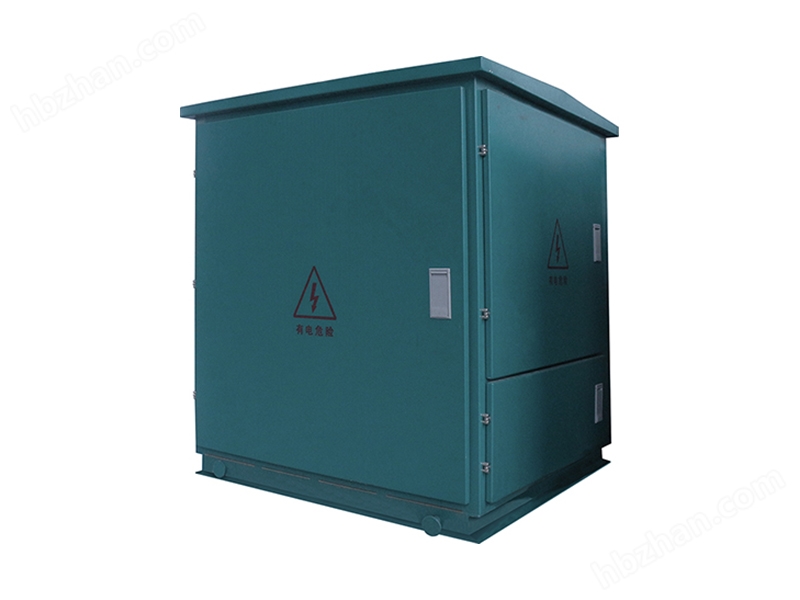

落地式計量箱是一款將柱上髙壓計量、開關、控制箱體改為柜體式結構方式的產品，由ZW43柱上斷路器、計量電壓互感器、計量電流互感器等組合而成。箱體采用不銹鋼材質，分為 進線室、出線室、儀表室、手柄操作室。
型號含義
| MHT | □ |
| 華拓集團落地式計量箱 | 額定電壓：12kV |
工作條件
?周圍空氣溫度：-40℃~40℃；
?日溫差：25℃；
?海拔高度：≤1000m；
?污穢等級：IV級；
?無易燃、易爆炸危險、化學腐蝕的場所；
?此產品在結構上安裝方便，外觀美觀，產品占用面積小，是生活區、工礦企業與箱式變配套使用的組合產品；
?在設備帶電情況下高壓室無法開門操作，只有在停電情況下才能將高壓室門打開，安全可靠；
?進線室、出線室安裝照明燈。儀表室上方左右兩側安裝有透明觀察窗，可分別觀察進線室和出線 室內部，人員可直接開門進行査看表底和就地操作開關動作；
?互感器采用全封閉環氧樹脂真空澆筑，因此杜絕老化問題；
?分界開關部分采用ZW43柱上斷路器并帶有保護電流互感器，與智能控制器實現零序、過流、速 斷保護，可以實現自動切除單相接地故障和自動隔離相間短路故障。
技術參數
| 項目 | 單位 | 參數值 |
| 額定電壓 | kV | 12 |
| 額定頻率 | Hz | 50 |
| 額定電流 | A | 630 |
| 額定工頻1min耐受電壓（相對地） | kV | 42 |
| 額定1min耐受電壓（斷口） | kV | 48 |
| 額定雷電沖擊耐受電壓峰值（相對地） | kV | 75 |
| 額定雷電沖擊耐受電壓峰值（斷口） | kV | 85 |
| 輔助和控制回路短時工頻耐受電壓 | kV | 2 |
| 額定短時耐受電流及持續時間 | kA/s | 20/4 |
| 額定峰值耐受電流 | kA | 50 |
| 防護等級（外殼） | IP44 |
