產品特點、主要用途及適用范圍
本絞車是根據鶴壁萬豐礦山機械制造有限公司企業標準Q/HBWF001-2007《JTK型礦用提升絞車》和中*華人民共和國安*全生產行業標準AQ1032-2007《煤礦用JTK型提升絞車安*全檢驗規范》設計制造的產品。適用于煤礦、金屬礦、非金屬礦的地面或井下的傾斜巷道和小型豎井作升降物料。
產品型號
產品型號表示方法。
示例：卷筒直徑為0.8m，寬度為0.6m，采用非隔爆型電阻調速，安*全閘為電液壓推動的單卷筒塊式礦用提升絞車的產品型號為：JTK-0.8×0.6；
產品組成

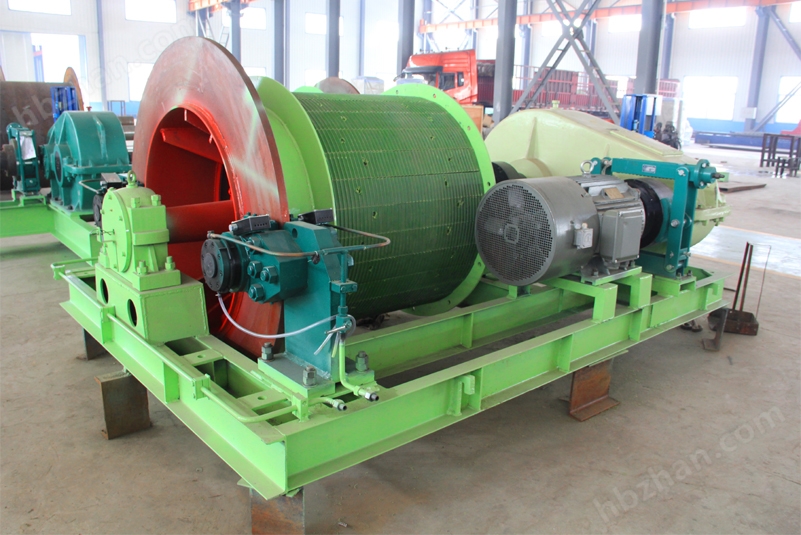

絞車主要由主軸裝置、安*全制動器、深度指示器、減速器、工作制動系統、齒輪聯軸器電動機、電氣控制系統等部件組成。
工作原理
當啟動主電機時，由電動機轉子通過彈性聯軸器將動力傳遞到減速器的高速軸上，經過兩級齒輪傳動減速后，再由減速器的被動軸通過聯軸器傳遞給主軸裝置。若不斷改變電動機的轉向，可使卷筒進行纏繞或放松鋼絲繩，同時提升容器在井筒作上下往返，周期性運動。
技術特點
JTK型礦用提升絞車采用主令控制器控制交流接觸器的通斷來切換電阻進行調速，本絞車結構分整體式和分體式兩種，設有雙套制動器，手動制動和電磁制動各自獨立工作，雙套保護，符合礦山*全規程的需要；結構緊湊、體積小、方便靈活。具有放過卷保護和防松繩裝置、深度指示器失效保護等。
技術參數
| 參 數 型號 | 卷 筒 | 靜張力 | 靜張力差 | 提升高度 | 鋼絲繩 | 優先減速機 速比 | 電機功率 | 電機轉速 | 外形尺寸 | 設備重量 | ||||
| 個 數 | 直 徑 | 寬 度 | 兩卷筒 中心距 | 直 徑 | 速 度 | |||||||||
| 個 | mm | KN | m | mm | m/s | i | KW | r/min | m | kg | ||||
| JTK-1.0×0.8 | 1 | 1000 | 800 | / | 20 | / | 600 | 16 | 1.19 | 31.5 | 30 | 720 | 3.4×2.4×1.5 | 3300 |
| 1.59 | 37 | 960 | ||||||||||||
一、鋼絲繩安*全系數值符合下列規定：
1、專為升降人員時9倍；2、升降人員和物料（升降人員時9倍，混合提升時9倍，升降物料時7.5倍）；3、專為升降物料6.5倍。
二、井上礦井提升機的滾筒直徑與鋼絲繩直徑之比值不應小于80倍；井下礦井提升機的滾筒直徑與鋼絲繩直徑之比值不應小于60倍。
三、卷筒上的鋼絲繩纏繞層數應符合下列規定：
1、立井中升降人員或升降人員和物料的，1層；專為升降物料的，2層；
2、傾斜井巷中升降人員和物料的，2層；專為升降物料的，3層；3、建井期間升降人員和物料的，2層
