1、功能特點
■.電壓、電流、有功功率、無功功率、功率因數實時監測
■.電容器組三相電流實時檢測與報警。包括過流報警、過流速斷報警
■.多種報警功能。如過壓、欠壓、諧波越限、電容器組過流、電容器組過流速斷、電容器組缺相故障、電容器組拒動故障等
■.記錄統計、存儲、刪除、查閱功能。包括整點數據、所有報警類型及時間標簽、電容器組故障及時間標簽等
■.電容器組狀態顯示功能
■.電容器組故障遠程解鎖功能
■.三路開入量端口
■.三路電容六路輸出控制端口
■.六路無觸點報警輸出，包括三路常開和三路常閉觸點
■.采用通用MODBUS協議
■.RS485通訊功能，GPRS遠程通訊功能
■.手動調試功能
■.采用的電容投切控制理論，具有多種投切控制策略供選擇。包括按電壓
和無功投切、按功率因數投切、按電壓投切、按時間投切、按時間和電壓投切等
■.配套后臺監控軟件。可實現“四遙”功能
2、產品簡介
高壓無功補償控制器，以32位高性能芯片為核心，采用高性能計量芯片雙核技術。技術參數可自由配置，使用范圍廣泛。抗
電磁干擾能力強，保護功能齊全，可測量顯示電壓、電流、有功功率、無功功率及功率因數，同時對電容器組實時檢測。具有多
種記錄統計、存儲、刪除、查閱功能。采用大屏幕藍底液晶，純中文操作界面，具有通用MODBUS協議的RS485通訊接口及上
位機軟件。可實現“四遙”功能。
本系列高壓綜合測控系統可根據電壓和無功功率、功率因數或者時間控制多組并聯電容補償裝置投切，達到提高功率因數、
降低線損、改善電壓質量的目的。
3、投切理論介紹
■.對同容量電容，按無功容量決定投切，按動作次數的多少選取電容實行均衡投切
■.對不同容量電容，按無功量大小自動選擇匹配電容逐個投入和切除并兼顧動作次數，不會出現投切振蕩
■.對既有不同容量電容，又有等容量電容情況，可先按無功量大小自動選擇匹配電容容量，再根據動作次數對等容電容實行
均衡投切?？梢詫?shí)現電容組合投切，以最少的電容組數實現的電容控制。例如三組電容可產生七種電容量?？刂聘_，無
功補償一次到位，減少成套裝置的成本和空間
■.對電容容量比值關系無限制。可以按照任意指定次序?qū)Φ热莼虿坏热蓦娙葸M(jìn)行投切
■.可任意撤出停運的電容而不影響控制
4、工作原理
1.當電壓、或功率因數、或運行時間處于預先設定的投切范圍時，控制器接通合閘電源，使開關合閘，將電容器組投入運
行。當電壓、功率因數、運行時間處于切除范圍時，控制器接通分閘電源，使開關分閘，將電容器組退出運行。從而實現電容器
的自動投切，達到提高功率因數、降低線損、改善電壓質量的目的，同時防止無功倒送。
2.當電壓高于過電壓保護值（一般1.1～1.3Un）并達到設定時間（一般20～30s）時，控制器使開關跳閘，電容器退出運
行。在設定時間內，電壓恢復正常，開關不跳閘。開關跳閘后，當電壓恢復正常時，控制器恢復正常工作。
3.因電容器本身故障使電流超過過流保護值（1.4～1.5IN）時，控制器使高壓真空接觸器跳閘，電容器退出運行；當電容器
擊穿相與中性點短路使電流超過過流速斷保護值，控制器使高壓真空接觸器跳閘，同時控制器自行閉鎖。

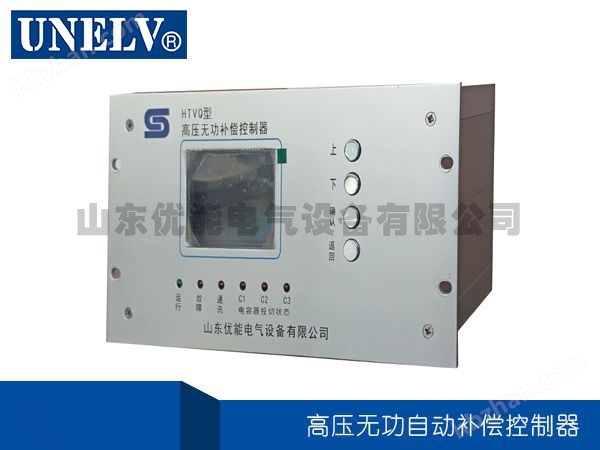

高壓無功自動補償控制器
高壓補償控制器
37
4.當電壓降到欠壓值（一般0.6UN）以下及斷電時，開關跳閘。當電壓恢復正常時，控制器恢復正常工作。
5、報警功能
■.欠壓報警：
■.過壓報警：
■.過流報警：
■.過流速斷報警：
■.拒動報警：
■.缺相報警：
6、技術參數
■.工作電源：DC/AC85-265V
■.取樣電壓：100V
■.取樣電流：5A
■.輸入阻抗：＜0.2Ω
■.取樣靈敏度：50mA
■.抗干擾能力：快速瞬變（脈沖群）干擾國標4級（GB/T.17626.4-2008）
■.測量精度：電壓測量精度為0.5級.......電流測量精度為0.5級
■.功率測量精度為1.0級
■.輸出控制節點：6路3組
■.支路輸出負載能力：干接點輸出，AC220V允許電流10A
■.儀表功耗：≤20VA
7、使用條件
■.海拔高度：79.5kPa.–.106kPa（海拔≤2500米.）
■.環境溫度：-15℃.-.+60℃(工作溫度超出此范圍，請?zhí)崆案嬷?
■.相對濕度：空氣濕度在20℃時≤90%，在溫度較低時，允許有較高的相對濕度
■.環境條件：周圍介質無爆炸危險、無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃
8、安裝說明
控制器安裝方式為嵌入式，開孔尺寸為243mm*138mm。安裝尺寸如圖中示，
