智能重合閘電源保護器用途:
適用于交流50Hz/60Hz,額定電流至63A線路中,作為線路及設備的過電壓、低電壓、過流/短路、漏電等保護。
適用于各種環境下的用電設備,如通信基站、直放站、視頻監控、平安城市、有線電視、數字電視、網絡交換機、光端機、氣象遙測站、地蒺監測臺、光伏并網箱、智能家居等場所。
智能重合閘電源保護器功能:
〇合閘前檢測:自動重合閘電源保護器在合閘前對線路進行檢測,輸入過欠壓、漏電、短路,任一故障存在都不合闡,在事故發生前阻止了事故的發生。
〇過壓保護:當輸入端零火線間的電壓大于280V或設罝值時,本開關跳閘保護。
〇欠壓保護:當輸入端零火線間的電壓小于140V或設定值時,本開關跳閘保護。
〇過流保護:當供電流大于或等于額定電流1.15倍,出現持續3秒鐘以上的過電流時,本開關跳閘保護。
〇短路保護:當供電電流大于等于3倍額定電流,本開關在0.1秒內保護動作,跳閘切斷供電。
〇漏電保護:線路發生超過設定的漏電或人身觸電時,自動重合閘電源保護器在0.1秒內斷開,保證了人身安全。
〇零線斷開保護:外部零線松動或被剪斷后,三相電壓不平衡到一定值,保護器分閘動作保護。
〇斷電時自動斷開:線路斷電時自動斷開,重新來電后檢測到供電正常則自動合閘通電。
〇智能漏電識別:在合閘前自動檢測供電線路電壓、零線斷開等,任何故障存在,則拒絕合閘供電。
〇自動重合閘:上述故障發生跳閘后,一定時間間隔后自動重新合闡通電。
〇自動保存跳閘信息:自動保存跳閘時的各種信息,包括跳閘時間、跳閘類型(原因)、電壓、電流、漏電電流等信息。為故障分析提供依據。
〇聲光故障報聱:上述保護斷開的同時,不同的指示燈亮,指示相應的故障類型,同時聲音報替聲響。
〇遠程監控:具有RS485接口,方便與現有系統設備相連實現遠程監控〇可通過軟件實時查看電壓、電流、漏電電流、跳閘次數、跳閘類型(原因)、報警總數、開關狀態等數據。

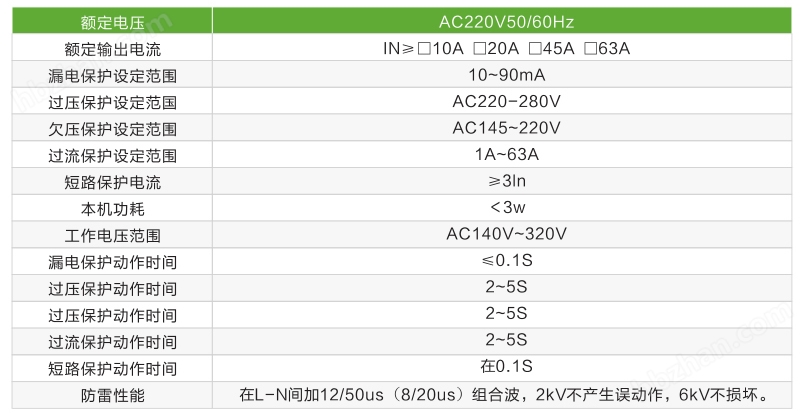

智能重合閘電源保護器主要技術參數:
自動重合閘次數與時間(菜單中用X-nT表示)的關系如下
智能重合閘電源保護器工作環境條件:
智能重合閘電源保護器接線圖:

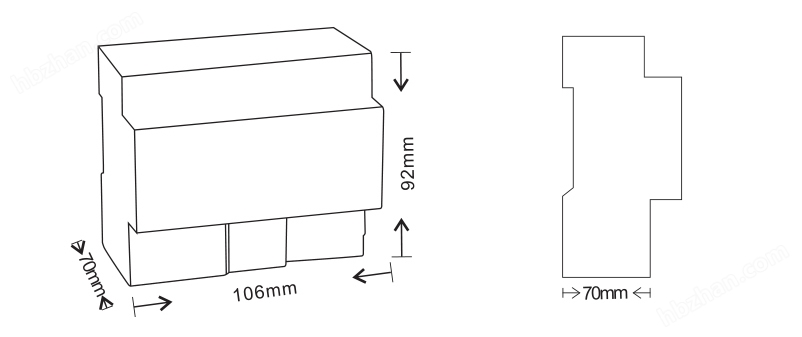

智能重合閘電源保護器外形尺寸圖:
