氣動臺式徑向鉚接機|旋鉚機 JM9TQ
型號:JM9TQ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■中型臺式氣動設計 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■0-30毫米長行程 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■鉚接直徑Φ9mm(實心鋼鉚釘) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■氣動驅動、無級調壓、雙向調速 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■氣源濾水、氣霧潤滑 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■可預留同步夾具接口 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■動力頭可升降,大行程,手柄鎖定 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■工作臺帶定位孔T型槽 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■無聲鉚接機 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■全功能單色液晶屏顯電控箱 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■鉚接時間隨意設定,手動、自動任意切換 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■人體工學外形設計,操作輕松方便 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
JM9TQ | 適用范圍:汽摩配件、建筑五金等 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
可加高/加長/加寬改裝 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

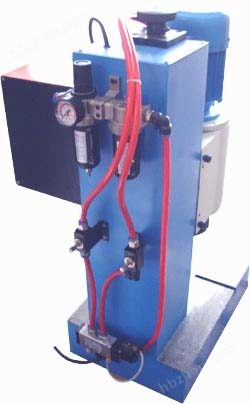

JM9TQ是汽動類中型徑向臺式鉚接機,除應用有的11瓣梅花徑向鉚接技術外,同時采用 絲桿升降式動力頭(機頭部分不固定),臺面具有夾具梯形槽,工作臺中心孔徑與主軸軸線同軸,可用于夾具定位。電控部分加裝數顯時間繼電器,數顯計數器,方便操控。氣壓元件全部采用進口件,質量可靠,另外增加雙向調速閥,方便鉚接參數調整,氣路加裝氣霧潤滑和氣體濾水功能。由于采用徑向結構,鉚接工件表面美觀,鉚接過程穩定無晃動。 。
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
各型號都具備無級調壓功能,本圖是無級調壓壓力計算圖 |
徑向鉚接機穩定性測試
一臺好的徑向鉚接機除了鉚頭自傳要慢,噪音要低以外,其擺動的過程一定要平穩,我們專門隨機抽出了一臺徑向鉚接機做了如下的穩定性測試,我們可以確定,每一臺埃瑞特的徑向鉚接機都能達到這樣的效果,即使鉚釘沒有對中心,我們的徑向鉚接機一樣可以穩定的工作!
該機型運行過程視頻見 徑向鉚接機穩定性測試演示
