建筑墻體保溫性能檢測儀產品概述

墻體保溫性能檢測裝置適用于測定各種墻體及中空玻璃,夾膠玻璃等保溫性能,綜合了熱流計法,保護熱箱法及標定出熱箱法的特點。因此,可根據具體條件,因地制宜地使用,充分發揮其優點。

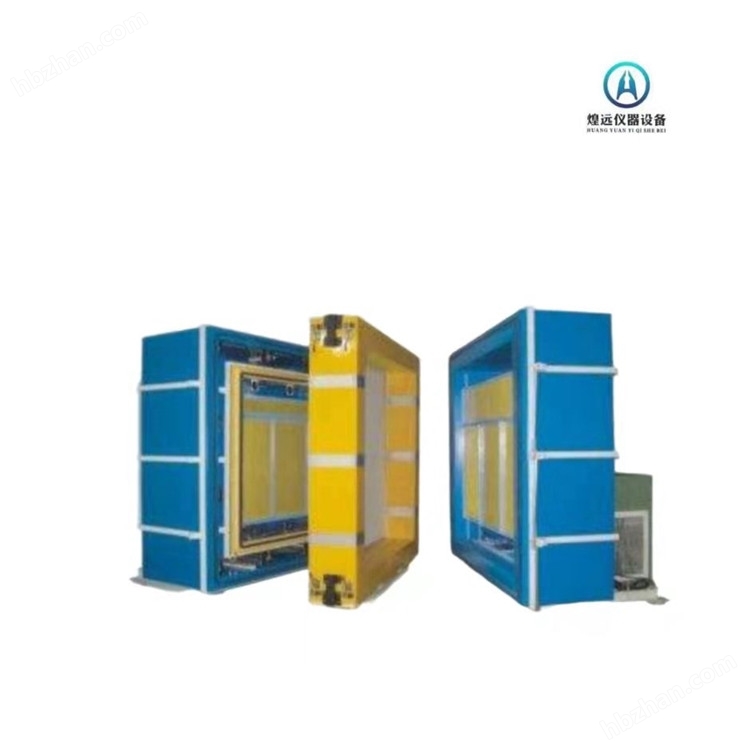

檢測設備有三部分組成:箱體、溫控儀和巡檢儀。試件架用來安放檢測材料,冷箱后半部分為壓縮機組、控溫等部件。熱箱除箱體外,配精密控溫儀一臺,直流電源一臺,供均熱風扇用,巡檢儀進行數據采集處理。巡檢儀采用了最新單片機系統及高穩定度、低漂移、低噪聲的儀用放大器,同時用鉑電阻為測溫床傳感元件,并開發了多種軟件,使其精度和使用功能得到了提高與擴充構成。不僅適用于圍護結構室內檢測,而且可以在冬季或夏季現場測量圍護結構的熱工性能和熱損失。

執行標準

CB/T13475-2008《絕熱穩態熱傳遞性質的冊測定標定和防護熱箱法》

GB/T10295-2008《絕熱材料穩態熱阻及有關特性的測定熱流計法》

技術參數

1.熱箱

熱箱溫度控制范圍:環境溫度~40℃連續可控箱內空氣溫度波動く士0.5℃箱體傳熱系受數《5%。功率1200w

2.冷箱

冷箱溫度控制范圍:-10℃~環境溫度。(環境溫度在25℃以下)箱內空氣溫度波動≤士1℃,功率800W

3.溫度熱流巡回檢測儀

測溫范圍:-100.00~+100.00℃

熱流范圍:0.3~200.00m

采集速度:200ms/每通道

采集精度:Pt1000基本誤差小于士0.01

工作環境:溫度:-20℃~50℃,濕度:小于90%R

輸出繼電器觸點容量:250VAC,2A(阻性負載)

供電電壓：380V

建筑墻體保溫性能檢測儀產品特點

1、采用鉑電阻作為感溫元件,精度高,穩定性好

2、通道號顯示,測量值顯示,各通道報警狀態指示燈

3、報警方式,公用報警繼電器輸出

4、各輸入通道均帶浪涌、過壓保護,并可任意關閉不使用的通道。

5、嚴格抗干擾設計,抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾,抗干擾能力達到II級。

6、時漂和溫漂自動補償。

7、各通道獨立設定數字濾波時間常數,提高顯示穩定值,且各通道獨立設定零點和滿度修正,提高了系統測量精度。測控軟件即可適用熱流計法檢測,也可適用于標定熱箱法檢測

8、報告和原始記錄采用 Microsoft Wordi進行處理,用戶可自行修改制作其格式,軟件內附國家建筑工程質量監督檢驗中心的報告格式供用戶參照;

9、測控專用軟件由資深檢測人員采用 Windows95/98/2000平臺、VB/WC混合編程,方便靈活的人機對話界面控制全部檢測過程

10、開放式 Access?數據庫管理,具有很強的兼容性,可與任何管理軟件接口實現無縫連接

外形尺寸

1010型

墻體試件尺寸1×1m厚度0.33m

熱箱(寬×高×厚):1.22×1.4×0.6m

冷箱(寬×高×厚):1,22×1.4×0.8m

試件框(寬×高×厚):1.22×1.4×0.33m

1515型

墻體試件尺寸1.5×1.5m厚度0.4m

熱箱(究×高×厚):2.14×2.14×1m

冷箱(寬X高X厚):2.14×2.14×1m

試件框(寬×高×厚):2.14×2.14×0.4m
