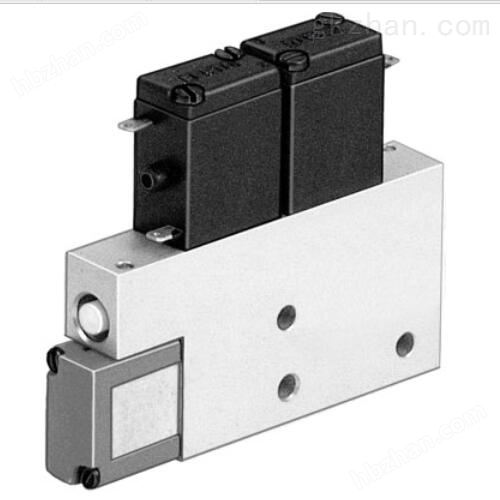

費斯托發生器的特性文獻，F(xiàn)ESTO真空元件
產品技術說明
流量控制閥
電控開關閥
閥功能 關閉的
工作壓力 2 ... 8 bar
真空度 85 %
額定工作氣壓 6 bar
額定尺寸, 拉瓦爾噴管 2 mm
寬度尺寸 22 mm
設計, 消聲器 關閉的
裝配位置 任意
排放器特性 高度真空
過濾等 <= 40 µm
手控裝置 推
集成功能 氣脈沖噴射器控制閥，電控
標稱工作壓力下供氣時間 0.15 s
工作電壓范圍 DC 21.6 ... 26.4 V
持續通電率 100 %
工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
關于工作和導介質的說明 不可使用經過潤滑的壓縮空氣
耐腐蝕等 CRC 2 – 中等腐蝕影響
介質溫度 0 ... 60 °C
防護等 IP65
環境溫度 0 ... 60 °C
c UL us - Recognized (OL)
產品重量 350 g
電連接 插頭
安裝類型 可選
帶通孔
具有內（陰）螺紋
氣動連接, 氣口 1 G1/4
氣動連接, 氣口 3 集成消聲器
真空接口 G3/8
材料備注 不含有黃銅和PTFE
符合 RoHS
材料信息，密封 NBR
材料信息，接收器噴嘴 鍍鎳黃銅
材料信息，過濾器 PA
材料信息，過濾器外殼 PC
材料信息，殼體 鍛造鋁合金
材料信息，消聲器 PE
POM
材料信息， 活塞 POM
材料信息，發射器噴嘴 鍍鎳黃銅
費斯托發生器工作前必讀文獻
FESTO真空發生器及真空安全閥是依靠從導閥排出的介質來驅動或控制的。而導閥本身是一個直接作用式安全閥，有時也采用其他形式的閥門。導式安全閥適用于高壓、大口徑的場合。導式安全閥的主閥還可以設計成依靠工作介質來密封的形式，或者可以對閥瓣施加比直接作用式安全閥大得多的機械載荷，因而具有良好的密封。同時，它的動作很少受背壓的影響。這種安全閥的缺點在于它的可靠性同主閥和導閥有關，動作不如直接作用式安全閥那樣迅速、可靠，而且結構較復雜。
