SBK機床干式變壓器產品典型應用：
日韓進口CNC加工中心,如馬扎克、牧野、天田、三菱、大隈機床；斗山、現代、三星等品牌數控加工設備，其輸入電壓輸出電壓變換為 380/400V-à220/200V各品牌可通用,臺系現代威亞、友嘉、永進等品牌也可通用，其功率從12KVA~100KVA不等。
進口印刷機：小森印刷機、三菱印刷機其輸入電壓要求為200V，其功率一般為50KVA~500KVA不等。
自動化產線：使用三相480V 440V 200V 220V等伺服系統的非標自動化生產線。
其他一切需要電壓轉換的設備和使用環境。
機床干式變壓器功能特點：
SBK機床干式變壓器是一種靜止的電氣設備。它是根據電磁感應的原理，將400V或者380V的交流電壓和電流轉換成同頻率的480V 440V 200V 220V等電壓電流的設備。
SBK系列機床變壓器是繞組采用脫胎整列繞制方法；變壓器進行整體真空浸漆，使變壓器的絕緣等級達到F級或H級，產品性能達到水平。SBK系列機床干式的各種輸入電壓、輸出電壓的高低、繞組的聯接組別、輸出及輸出調節抽頭的多少及位置（一般為±5％）、初次級繞組容量的分配、次級單相繞組的配備、整流電路的使用、外殼防護要求可達IP45等，均可根據用戶的要求進行定制。

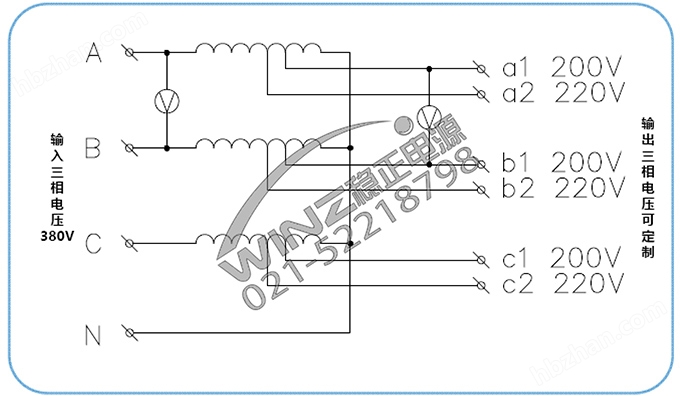

機床干式變壓器原理圖：

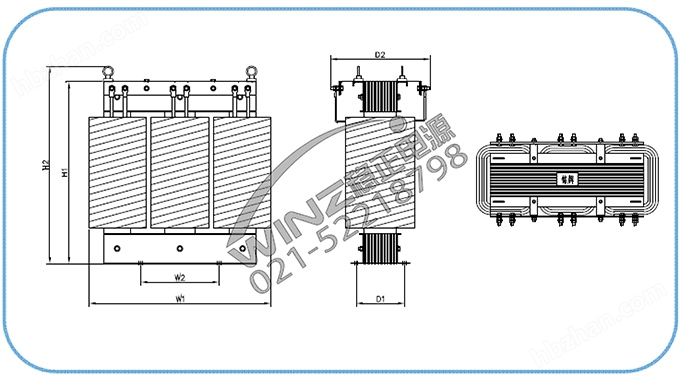

機床干式變壓器結構圖：
使用環境：
SBK機床干式變壓器適用于進口或出口設備因當?shù)仉妷翰煌?，須轉換電壓之場所，專為進出口設備而設計。
1、周圍介質溫度上限值不超過+55℃，下限值不低于-25℃。
2、空氣相對濕度不大于90%RH(溫度為25℃時)。
3、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體，及導電塵埃。
4、無振動無沖擊的靜止環境。
5、如需戶外放置，可定制戶外型IP33以上防護等級機箱。
日韓進口CNC加工中心,如馬扎克、牧野、天田、三菱、大隈機床；斗山、現代、三星等品牌數控加工設備，其輸入電壓輸出電壓變換為 380/400V-à220/200V各品牌可通用,臺系現代威亞、友嘉、永進等品牌也可通用，其功率從12KVA~100KVA不等。
進口印刷機：小森印刷機、三菱印刷機其輸入電壓要求為200V，其功率一般為50KVA~500KVA不等。
自動化產線：使用三相480V 440V 200V 220V等伺服系統的非標自動化生產線。
其他一切需要電壓轉換的設備和使用環境。
機床干式變壓器功能特點：
SBK機床干式變壓器是一種靜止的電氣設備。它是根據電磁感應的原理，將400V或者380V的交流電壓和電流轉換成同頻率的480V 440V 200V 220V等電壓電流的設備。
SBK系列機床變壓器是繞組采用脫胎整列繞制方法；變壓器進行整體真空浸漆，使變壓器的絕緣等級達到F級或H級，產品性能達到水平。SBK系列機床干式的各種輸入電壓、輸出電壓的高低、繞組的聯接組別、輸出及輸出調節抽頭的多少及位置（一般為±5％）、初次級繞組容量的分配、次級單相繞組的配備、整流電路的使用、外殼防護要求可達IP45等，均可根據用戶的要求進行定制。
機床干式變壓器原理圖：
機床干式變壓器結構圖：
使用環境：
SBK機床干式變壓器適用于進口或出口設備因當?shù)仉妷翰煌?，須轉換電壓之場所，專為進出口設備而設計。
1、周圍介質溫度上限值不超過+55℃，下限值不低于-25℃。
2、空氣相對濕度不大于90%RH(溫度為25℃時)。
3、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體，及導電塵埃。
4、無振動無沖擊的靜止環境。
5、如需戶外放置，可定制戶外型IP33以上防護等級機箱。
產品型號參數 / PRODUCT PARAMETER
SBK系列機床干式變壓器產品參數
SBK系列機床干式變壓器選型手冊
| 序號 | 參數名稱 | 內容 |
| 1 | 產品型號 | SBK系列機床干式變壓器 |
| 2 | 額定容量（KVA） | 30VA-600KVA |
| 3 | 輸入電壓 | 三相380V&400V 單相220V 110V ±10% |
| 4 | 輸出電壓 | 220V 200V 380V 415V 480V 440V等客戶指定電壓 |
| 5 | 系統運行電壓 | 530V |
| 6 | 繞組材質 | 全銅絲包線 |
| 7 | 聯接組別 | DYn11 YYn0等客戶指定聯接組別 |
| 8 | 額定頻率 | 50/60Hz |
| 9 | 額定相數 | 3相 |
| 10 | 冷卻方式 | 溫控強制風冷 |
| 11 | 絕緣等級 | H級、F級、B級 |
| 12 | 絕緣水平 | 工頻耐壓3KV，無擊穿無閃絡 |
| 13 | 過載能力 | 2倍額定電流，維持1分鐘 |
| 14 | 顯示功能 | 輸入輸出電壓電流顯示，溫度顯示 |
| 15 | 短路阻抗 | ＜3.5% |
| 16 | 空載損耗 | 按標準 GB1094.11-2007 |
| 17 | 負載損耗 | 按標準 GB1094.11-2007 |
| 18 | 防護等級 | IP20 室內 可定制IP33戶外 |
| 19 | 外形尺寸 | |
| 20 | 顏 色 | RAL7035，其他顏色可定制 |
| 21 | 安裝地點 | 戶內 |
| 22 | 相對濕度 | 10%~90% RH |
| 23 | 海拔高度 | 3000米以下 海拔每升高1000米，容量降額10% |
| 24 | 環境溫度 | -25~+55℃ 日平均溫度：38℃ |
| 25 | 耐地震力 | 地面水平加速度0.2g，垂直加速度0.1g |
| 26 | 使用環境 | 安裝位置無嚴重蒸汽、化學沉積、灰塵及爆炸物等 |
| 27 | 引線方式 | 變壓器高低壓引線方式為：電纜下進下出 |
| 28 | 安裝方式 | 底腳落地固定安裝 |
| 29 | 吊裝方式 | 底部叉車吊裝 |
| 30 | 噪音 | 55db |
| 31 | 磁通密度 | 磁通密度≤1.58T |
| 32 | 執行標準 | GB1094.11-2007 |
SBK系列機床干式變壓器選型手冊
| 上海穩正-SBK三相機床變壓器選型及安裝尺寸 | ||
| 產品型號 | 變壓器裸機產品尺寸 寬*深*高 | 含機箱尺寸 寬*深*高 |
| SBK-5 KVA | 300×150×250 | 450×250×300 |
| SBK-6KVA | 300×160×250 | 45×250×300 |
| SBK-7KVA | 350×150×300 | 50×250×350 |
| SBK-8KVA | 350×160×300 | 50×250×350 |
| SBK-10KVA | 420×210×420 | 60×320×650 |
| SBK-15KVA | 520×240×520 | 700×350×770 |
| SBK-20KVA | 520×240×520 | 700×350×770 |
| SBK-30KVA | 550×280×650 | 800×400×870 |
| SBK-40KVA | 610×300×650 | 900×500×950 |
| SBK-50KVA | 610×300×650 | 900×500×950 |
| SBK-60KVA | 700×320×660 | 1000×500×1050 |
| SBK-80KVA | 700×320×670 | 1000×500×1050 |
| SBK-100KVA | 750×350×680 | 1000×500×1050 |
| SBK-120KVA | 750×350×680 | 1000×500×1050 |
| SBK-150KVA | 850×370×680 | 1200×650×1150 |
| SBK-180KVA | 950×450×830 | 1200×650×1150 |
| SBK-200KVA | 950×450×830 | 1200×650×1150 |
| SBK-250KVA | 950×450×830 | 1200×650×1150 |
| SBK-300KVA | 1050×450×950 | 1200×700×125 |
| SBK-320KVA | 1050×450×950 | 1300×500×135 |
| SBK-350KVA | 1050×450×950 | 1300×500×135 |
| SBK-400KVA | 1150×550×1050 | 1400×600×145 |
| SBK-450KVA | 1150×550×1050 | 1400×600×145 |
| SBK-500KVA | 1200×600×1150 | 1450×650×150 |
產品優勢 / PRODUCT ADVAN
產品優勢：
?耐壓隔離高：初次級、輸入對地，輸出對地耐壓6000V以上，無擊穿無閃絡
?定制設計全：可根據客戶要求設計輸入輸出任意電壓組合，滿足現場需要（200V&220V&380V&440V）
? 屏蔽抗干擾：三相干式隔離變壓器增加抗干擾屏蔽層獨立接地，高度共模干擾抑制，有效抑制高頻干擾
?過載能力強：散熱設計優秀，短路過載能力強。
?絕緣性能好：H級絕緣導線，耐雷電沖擊水平高，承受突發短路能力強。
?制造工藝精：變壓器進行真空浸漆，絕緣等級達H級。
?連接組別多：根據客戶指定的連接方式和電壓比靈活配置。
?整機效率高：0.35mm低損矽鋼片，空載電流小。
?智能型溫控：大功率變壓器配置溫控器，通過預設在線圈的PT100傳感器動態反映線圈溫度變化，可實現故障報警等功能。
?顯示功能全：LCD大屏幕顯示，實時追蹤變壓器的運行狀態。
?耐壓隔離高：初次級、輸入對地，輸出對地耐壓6000V以上，無擊穿無閃絡
?定制設計全：可根據客戶要求設計輸入輸出任意電壓組合，滿足現場需要（200V&220V&380V&440V）
? 屏蔽抗干擾：三相干式隔離變壓器增加抗干擾屏蔽層獨立接地，高度共模干擾抑制，有效抑制高頻干擾
?過載能力強：散熱設計優秀，短路過載能力強。
?絕緣性能好：H級絕緣導線，耐雷電沖擊水平高，承受突發短路能力強。
?制造工藝精：變壓器進行真空浸漆，絕緣等級達H級。
?連接組別多：根據客戶指定的連接方式和電壓比靈活配置。
?整機效率高：0.35mm低損矽鋼片，空載電流小。
?智能型溫控：大功率變壓器配置溫控器，通過預設在線圈的PT100傳感器動態反映線圈溫度變化，可實現故障報警等功能。
?顯示功能全：LCD大屏幕顯示，實時追蹤變壓器的運行狀態。
