CP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。
特點：
●高帶寬，可準確快速捕捉電流波形
●高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要
●兩個量程可供選擇，方便小電流測量
●自動消磁調零功能，使用方便
●聲光過流報警功能，提醒量程切換
●電子輕觸式按鍵設計，使用壽命更長
●標準的BNC輸出接口，可匹配任何廠家示波器
◇CP8150A鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；
◇可以測量150A的連續電流和300A的峰值電流，提供了12MHz的帶寬；
◇探頭具有150A (100X)和30A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。
型 號 | CP8150A | ||

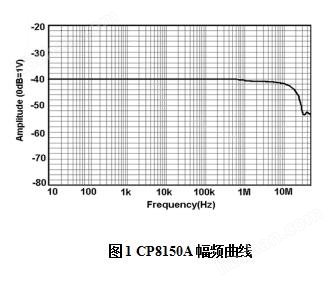

帶寬(-3dB) | DC-12MHz(圖1) | ||
上升時間 | ≤29ns | ||
連續電流值 | 150Arms(圖2) | ||
峰值電流 | 300Apk | ||
量程 | 30A | 10X衰減 | |
150A | 100X衰減 | ||
過流報警值 | 30A | ≥30A | |
150A | ≥300A | ||
電流傳輸比 | 30A | 0.1V/A | |
150A | 0.01V/A | ||
分辨率 | 30A | 5mA | |
150A | 50mA | ||
，連續電流 | 30A | ±1%±10mA | |
150A | ±1%±100mA | ||
輸入阻抗 | 參考(圖3) | ||
延時 | 探頭主機 | 36ns | |
BNC(1m) | 5ns | ||
終端負載要求 | ≥100kΩ | ||
供電方式 | DC 12V/1A（標配適配器） | ||
絕緣線電壓 | 600V CATII 300V CATIII | ||
安全符合標準 | EN61010-1: 2010 | ||
符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||
