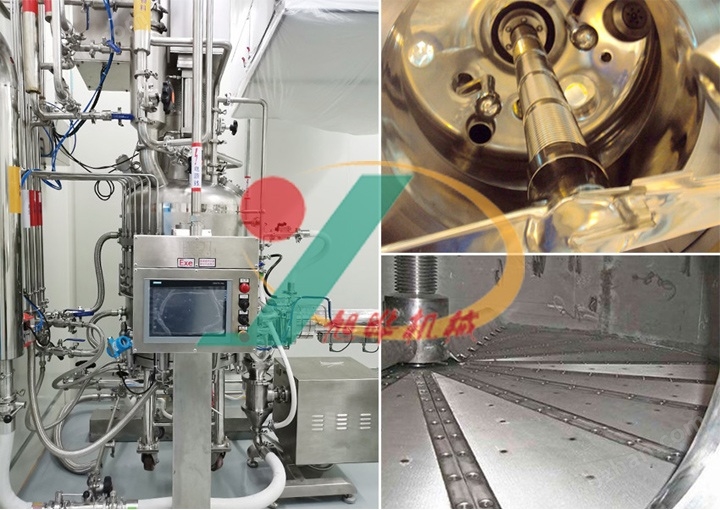

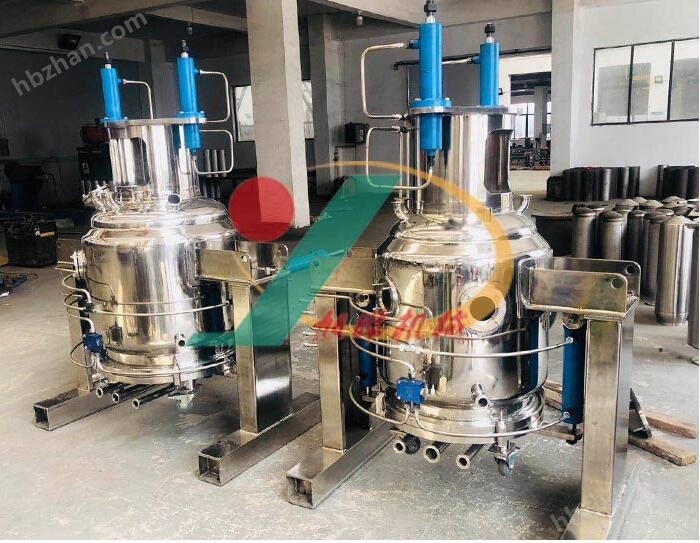

中試過濾洗滌干燥機 設備概述
傳統的原料藥過濾、洗滌、干燥中試工藝存在的問題：濾餅洗滌效果差、人工操作勞動強度大、物料轉移困難、物料容易受到設備傳動部件及敞開的環境影響和污染、對設備的清潔滅菌難以操作和驗證等等的嚴重缺陷，對藥品的色級、染菌和可見異物質量指標影響較大。
無錫旭曄對傳統原料藥結晶干燥中試工藝進行整合，在繼承傳統精髓基礎上，有所突破。從設備改革上入手，對其工藝進行整合，形成新的原料藥結晶干燥整體工藝設備方案;從簡化工序上入手，把過濾、洗滌、干燥三工序合在一機上完成，減少了工藝轉序的次數;從自動化、可清洗與滅菌上入手，對其進行改進，使整體工藝更適宜于無菌原料藥的生產。
中試過濾洗滌干燥機 技術說明
1、中試過濾洗滌干燥機在同一設備內完成過濾、洗滌、干燥全過程連續操作，自動出料，避免污染，符合藥品生產工藝要求;
2、設備由罐體、攪拌系統、過濾系統、加熱保溫系統和控制系統等組成，設備安全、穩定、可靠;
3、設備罐體采用分體式結構，可拆卸底盤，通過液壓快開與罐體連接;
4、罐體筒壁采用加熱夾套，對物料進行熱傳導間接加熱干燥;
5、設備外表面設置保溫層，用于隔熱和減緩熱損失;

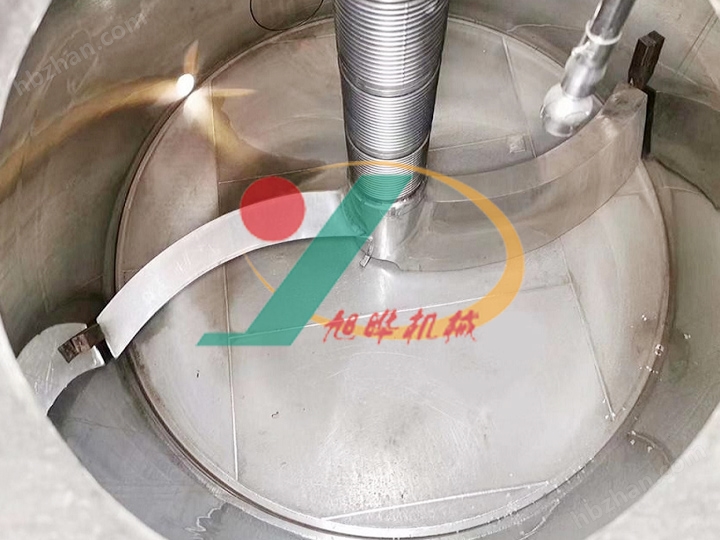

6、攪拌系統配置S型內加熱雙葉式空心攪拌器，可對濾餅進行充分?jǐn)嚢韬图訜?，提高洗滌和干燥效?
7、底盤過濾器采用6層316L不銹鋼金屬燒結網;
8、通過液壓傳動，實現底盤升降、底盤液壓鎖緊、攪拌槳葉升降、出料開關;
9、設置主軸波紋管完整性檢測系統;
10、設置真空取樣裝置，物料的合格可根據取樣口取樣后決定，取樣可在真空狀態下操作，這樣在整個取樣過程可以不影響錐形筒體內的真空度，不干擾干燥過程;
11、CIP在線清洗系統采用多個噴淋頭設計，便于主機和輔助管路能在線清洗，符合GMP生產要求。CIP在線清洗系統的附件和連接管路的結構設計和加工工藝，必須確保，易清潔，容易拆裝;
12、機械密封和罐體內部接觸物料部分通過旋轉清洗球?qū)崿F(xiàn)內部在位清洗，機械密封外側封液腔和磨損收集杯兩側配有清洗口;
13、粉塵真空過濾器與干燥機筒體直接連通，可快捷地更換濾芯，同時滿足在線清洗要求，符合GMP標準。過濾器上安裝的壓力變送器與自動化控制系統連接，在濾網發生堵塞前自動氮?dú)夥创捣蓝?，保證了真空抽氣的管路暢通無阻。
14、側出料閥設置設置有多個吹氣口的氣掃裝置，在關閉排料口時，外部動力可將外部空氣吹入吹氣孔，用以吹掃閥塞和出料閥底座上的物料殘?jiān)螱MP和FDA的潔凈生產要求。
15、自動化溫度控制系統，溫度檢測采用Pt100鉑電阻為檢測元件，直接插入筒體內部以反映物料的真空溫度。溫度檢測信號通過溫度調節器控制熱源進入閥門的開、閉來滿足物料所要求的較佳溫度。
16、壓力變送器采用PLC控制，嚴密有效地控制系統既保證了設備的自動運行，又大大提高了設備運行的可靠性，從而有效地保證了產品的質量。
17、控制系統采用西門子PLC以及現場LOP操作，人機界面緊湊、操作簡潔、維護方便，可擴展輸出，提供設備升級空間。
中試過濾洗滌干燥機 技術參數
1、設備型號：BXG-DN600
2、罐體設計壓力：-0.1～0.35MPa
3、罐體工作壓力：-0.1～0.3 MPa
4、罐體設計溫度：≤100°C
5、罐體工作溫度：-20～80°C
6、盤管設計壓力：-0.1～0.45Mpa
7、盤管工作壓力：-0.1～0.4Mpa
8、盤管設計溫度：≤110°C
9、盤管工作溫度：0～100°C
10、容器內直徑：600mm
11、底盤過濾面積：0.25m2
12、底盤過濾精度：20～25μm(500～600目)
13、罐體總?cè)莘e：120L
14、攪拌電機功率：2.2 kW
15、濾餅厚度：150 mm
16、出料閥口徑：DN200
17、設備總高度：<3900mm
