RETZ工業/美國瑞茨，我們一直致力于流體控制領域的持續創新，始于2005……(法蘭，對夾)氣動硬密封蝶閥采用三偏心多層次金屬密封結構,無機械磨損，可達到零泄漏，有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截?cái)嗷蚪油黧w的理想裝置

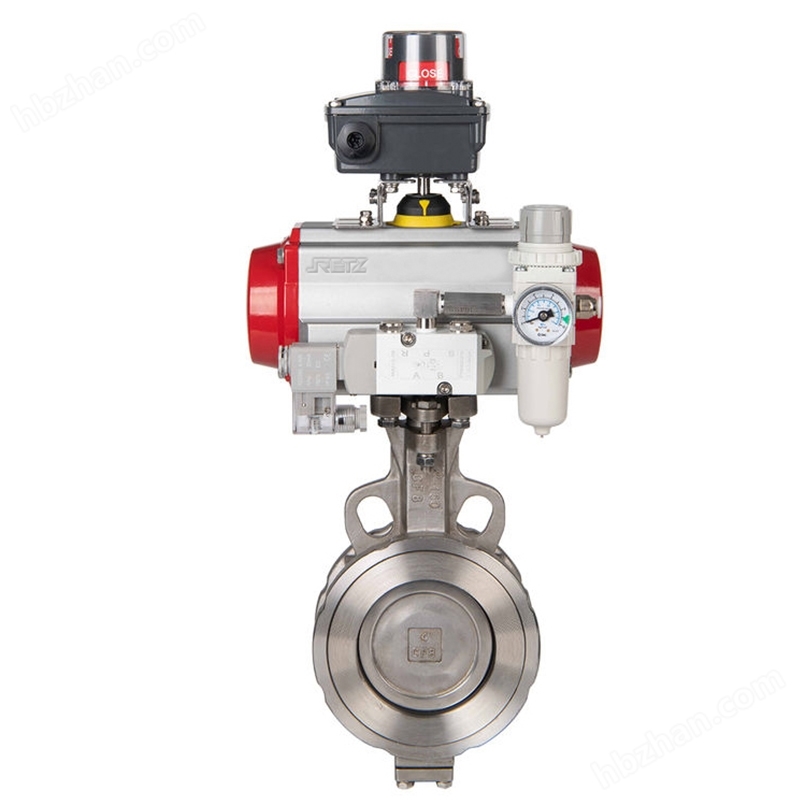

進口氣動硬密封蝶閥產品詳情 Product details
(法蘭，對夾)氣動硬密封蝶閥采用三偏心原理結構，閥座與碟板在啟閉時幾乎無摩擦，密封是采用軟硬金屬片層疊組成，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封特性
進口氣動硬密封蝶閥結構特點 Structural characteristics
三偏心結構：閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角α，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性
扭矩密封：三偏心的結構使蝶閥關閉時，其密封副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生。不僅消除了常規彈性進口氣動硬密封蝶閥3.jpg閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高
軟硬層疊式金屬密封結構：蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能
雙向密封：因密封面錐角小于密封材料的磨擦角，蝶板關到密封位置時立即實現自鎖，并能承受一定的反向壓力沖擊
防火結構：全金屬結構本身具有火災安全的特性
密封圈：密封圈由壓板夾在蝶板上，易于安裝、調節和更換
閥桿的上、下部位裝有軸套，防止磨損和粘連，提高了使用壽命
進口氣動硬密封蝶閥技術參數Technical Parameters
公稱通徑DN(mm):DN50～1000mm
公稱壓力(MPa):PN1.0-10MPa
連接形式:法蘭式、對夾式、凸耳式
閥芯形式:三偏心金屬硬密封
閥體材質：碳鋼、不銹鋼304、不銹鋼316
溫度范圍：碳鋼：-20℃～350℃ 不銹鋼：-40℃～500℃
基本誤差:帶定位器：小于全行程的±2%
回差:帶定位器：小于全行程的±2%
驅動方式：氣源驅動,壓縮空氣4～7bar(可帶手輪)
動作范圍：0～90°
控制方式：開關模式(開關兩位控制,氣開、氣關式)、智能調節型(4～20mA模擬量信號)、彈簧復位
