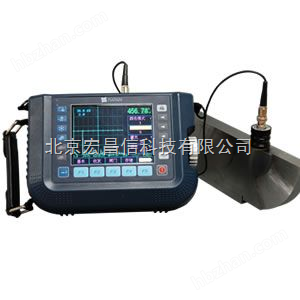

TUD320超聲波探傷儀
TUD320數字化智能超聲波探傷儀采用彩色高速寬溫工業級TFT_LCD液晶顯示屏，國內的技術設計，檢測速度快、精度高、波形穩定。該儀器可用于多種材料內部缺陷的檢測，如鋼、銅、鋁、鑄鍛件、以及金屬焊縫等等，可有效檢測出氣孔、裂紋、疏松、夾雜、未融合、未焊透等缺陷。廣泛應用于航空航天、石油化工、冶金電力、鐵路交通、鍋爐壓力容器、鋼結構、機械加工等領域的在役安全檢查、壽命評估、質量控制等！
● 超大彩屏：彩色高速寬溫工業級TFT_LCD液晶顯示，多種顏色選擇，適用于不
同的光線條件，背光連續可調。
● 高采樣率：10位高速實時采樣，較8位采樣測值更加精確
● 曲面校正：便于對非規則材料和小管徑管件進行檢測
● DAC曲線、DGS曲線兩種模式可選
● 電量監控：以百分比的形式顯示電量，方便監測，并具有過充過放保護
● 方便通用：可以自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。
● B-掃描：可顯示工件缺陷形狀，完備的焊縫和工件剖面顯示，使探傷更具。
● 打印功能：直接驅動打印機，打印厚度報告與波幅曲線。
● PC通訊—測量數據和系統設置參數直接上傳，探傷報告自動生成。
| 掃描范圍 | 掃描范圍：2.5～5000 |
| 脈沖移位 | 脈沖移位：-20～+3400 |
| 探頭零點（ms） | 探頭零點：0.0～99.99 |
| 材料聲速（m/s） | 材料聲速：1000～9999 |
| 輸出阻尼（W） | 50，150，400 |
| 工作方式 | 單探頭（收、發），雙探頭（一收一發），透射（透射探頭） |
| 頻率范圍（MHz） | 低頻0.2–1、中頻0.5–4 、高頻3–15三檔可選 |
| 增益調節（dB） | 0～110 調節步距：0.0，0.2，0.5，1，2，6，12 |
| 垂直線性誤差 | 垂直線性誤差不大于3% |
| 水平線性誤差 | 在掃描范圍內，不大于0.2% |
| 探傷靈敏度余量 | ³50dB |
| 動態范圍 | ³32dB |
| 探傷通道 | 10個 |
| 外型尺寸 | 243×173×70 |
| 重量 | 1.5 |
基本配置：
主機
3A/9V電源適配器
探頭連接電纜
直探頭2.5MHz20
斜探頭5MHz8×9K2
耦合劑
背帶
可選附件：
串行通訊電纜（9針）
PC端通訊軟件
串行打印機TPUP-NH
探頭、試塊
