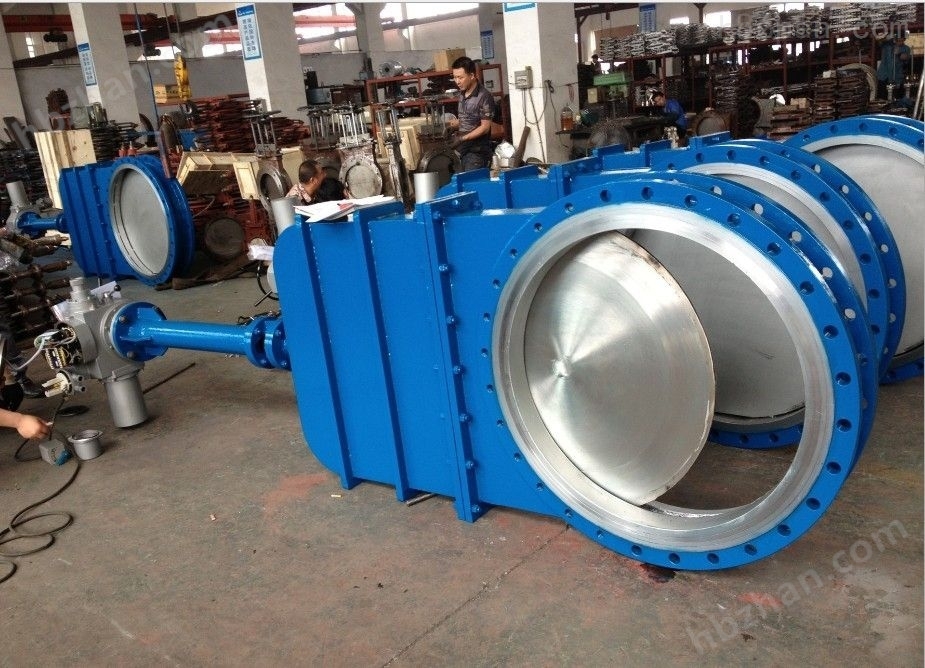

DMZ973H電動暗桿式刀型閘閥 電動暗桿閘閥 電動刀型閘閥 暗桿式刀閘閥 DMZ973H電動暗桿式刀閘閥 DMZ973H電動刀閘閥 電動暗桿式刀閘閥 電動刀型開關閥門 電動刀型閘閥 電動閥門
概述：
該產品驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤礦、采礦等工程，滿足了現代工、農業的自動化要求。
電動裝置參數
◎電源：AC380V、50HZ。
◎標準型：標準型產品具有防塵、防雨水的外殼 保護能力、保護等級IP65，可直接用于戶外。
◎防水型：產品具有防塵、防浸水（IP67）的外殼防護等級。
◎防爆型（EX）：防爆等為DⅡ BT4/DⅡ CT4（不含乙炔）。
◎環境溫度：-20℃~40℃
◎可選：配電氣控制器
對于執行機構廣泛的定義是：一種能提供直線或旋轉運動的驅動裝置，它利用某種驅動能源并在某種控制信號作用下工作。執行機構使用液體、氣體、電力或其它能源并通過電機、氣缸或其它裝置將其轉化成驅動作用?；镜膱?zhí)行機構用于把閥門驅動至全開或全關的位置。用與控制閥的執行機構能夠精確的使閥門走到任何位置。盡管大部分執行機構都是用于開關閥門，但是如今的執行機構的設計遠遠超出了簡單的開關功能，它們包含了位置感應裝置，力矩感應裝置，電極保護裝置，邏輯控制裝置，數字通訊模塊及PID控制模塊等，而這些裝置全部安裝在一個緊湊的外殼內。因?yàn)樵絹?lái)越多的工廠采用了自動化控制，人工操作被機械或自動化設備所替代，人們要求執行機構能夠起到控制系統與閥門機械運動之間的界面作用，更要求執行機構增強工作安全性能和環境保護性能。在一些危險性的場合，自動化的執行機構裝置能減少人員的傷害。某些特殊閥門要求在特殊情況下緊急打開或關閉，閥門執行機構能阻止危險進一步擴散同時將工廠損失減至少。對一些高壓大口徑的閥門，所需的執行機構輸出力矩非常大，這時所需執行機構必須提高機械效率并使用高輸出的電機，這樣平穩的操作大口徑閥門。對于一些小扭矩的閥門，精小型的電動閥門也應用而生，相比普通性具有重量輕，結構緊湊，功能齊全等優點
特點：
1、啟閉迅速，平穩可靠，自動化程度高。
2、安裝高度及位置不受限制。
3、采用防爆型電動裝置，在易燃易爆，甚至有體環境中可以正常工作。
4、配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。
主要性能規范
| 公稱壓力 （MPa） | 殼體試驗 （MPa） | 密封試驗 （MPa） | 工作溫度 | 適用介質 |
1.0 | 1.5 | 1.1 | ≤100℃ | 紙漿、污水、煤漿、灰、渣水混合物 |
主要零部件材質
| 體、蓋 | 閘板 | 閥桿 | 密封面 |
| 不銹鋼、碳鋼 | 碳鋼、不銹鋼 | 不銹鋼 | 橡膠、四氟、不銹鋼、硬質合金 |
主要外形及連接尺寸
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 | |
|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 43 | 160 | 125 | 100 | 4-M16 | 180 | ||
| 65 | 46 | 180 | 145 | 120 | 4-M16 | 180 | |||
| 80 | 46 | 195 | 160 | 135 | 4-M16 | 220 | |||
| 100 | 52 | 215 | 180 | 155 | 8-M16 | 220 | |||
| 125 | 56 | 245 | 210 | 185 | 8-M16 | 230 | |||
| 150 | 56 | 280 | 240 | 210 | 8-M20 | 280 | |||
| 200 | 60 | 335 | 295 | 265 | 8-M20 | 360 | |||
| 250 | 68 | 390 | 350 | 320 | 12-M20 | 360 | |||
| 300 | 78 | 440 | 400 | 368 | 12-M20 | 400 | |||
| 350 | 78 | 500 | 460 | 428 | 16-M20 | 400 | |||
| 400 | 102 | 565 | 515 | 482 | 16-M22 | 400 | |||
| 450 | 114 | 615 | 565 | 532 | 20-M22 | 530 | |||
| 500 | 127 | 670 | 620 | 585 | 20-M22 | 530 | |||
| 600 | 154 | 780 | 725 | 685 | 20-M27 | 600 | |||
| 700 | 165 | 895 | 840 | 800 | 24-M27 | 600 | |||
| 800 | 190 | 1010 | 950 | 898 | 24-M30 | 680 | |||
| 900 | 203 | 1110 | 1050 | 1005 | 28-M30 | 680 | |||
| 1000 | 216 | 1220 | 1160 | 1115 | 28-M30 | 700 | |||
| 1200 | 254 | 1450 | 1380 | 1325 | 32-M36 | 800 | |||
| 1.6 | 50 | 43 | 160 | 125 | 99 | 4-M16 | 180 | ||
| 65 | 46 | 185 | 145 | 120 | 4-M16 | 180 | |||
| 80 | 46 | 200 | 160 | 135 | 8-M16 | 220 | |||
| 100 | 52 | 220 | 180 | 155 | 8-M16 | 220 | |||
| 125 | 56 | 250 | 210 | 185 | 8-M16 | 230 | |||
| 150 | 56 | 285 | 240 | 210 | 8-M20 | 280 | |||
| 200 | 60 | 340 | 295 | 265 | 12-M20 | 360 | |||
| 250 | 68 | 405 | 355 | 310 | 12-M22 | 360 | |||
| 300 | 78 | 460 | 410 | 375 | 12-M22 | 400 | |||
| 350 | 78 | 520 | 470 | 435 | 16-M22 | 400 | |||
| 400 | 102 | 580 | 525 | 485 | 16-M27 | 400 | |||
| 450 | 114 | 640 | 585 | 545 | 20-M27 | 530 | |||
| 500 | 127 | 715 | 650 | 609 | 20-M30 | 530 | |||
| 600 | 154 | 840 | 770 | 720 | 20-M36 | 600 | |||
| 700 | 165 | 910 | 840 | 788 | 24-M36 | 600 | |||
| 800 | 190 | 1025 | 950 | 898 | 24-M36 | 680 | |||
| 900 | 203 | 1125 | 1050 | 998 | 28-M36 | 680 | |||
| 1000 | 216 | 1255 | 1170 | 1110 | 28-M42 | 700 | |||
| 1200 | 254 | 1485 | 1390 | 1325 |
安裝電動刀閘閥前，應檢查閥門型號與工作狀態是否一致。對于橡膠、聚四氟乙烯等軟密封，應檢查電動刀閘閥內腔及密封面是否有雜物，如有應清理干凈。在安裝電動刀閘閥之前，用戶必須考慮為閥門驅動裝置預留必要的空間。電動刀閘閥出廠前已調試完畢。用戶*使用時，為防止接線錯誤，先手動開啟閥門至半開狀態，再接通電源進行空載試開。安裝電動刀閘閥時，所有螺栓應均勻擰緊。安裝電動刀閘閥時，不允許對閥門產生強烈沖擊或任意擰動閥門零件。電動刀閘閥密封部分外露時，應定期加密封脂。在干燥地區，當電動刀閘閥的驅動裝置為直齒輪時，必須加潤滑油。
安裝使用
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著;
2.各連接部位螺栓,要求均勻擰緊;
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活;
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性;
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間;
6.驅動裝置的接線須按線路圖進行;
7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
訂貨須知：
一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的刀型閘閥型號，請型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。產品所屬閘閥選型，感謝您訪問我們申弘閥門的如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。如需要了解更多其它閥類產品的信息可以點擊減壓閥查看。
