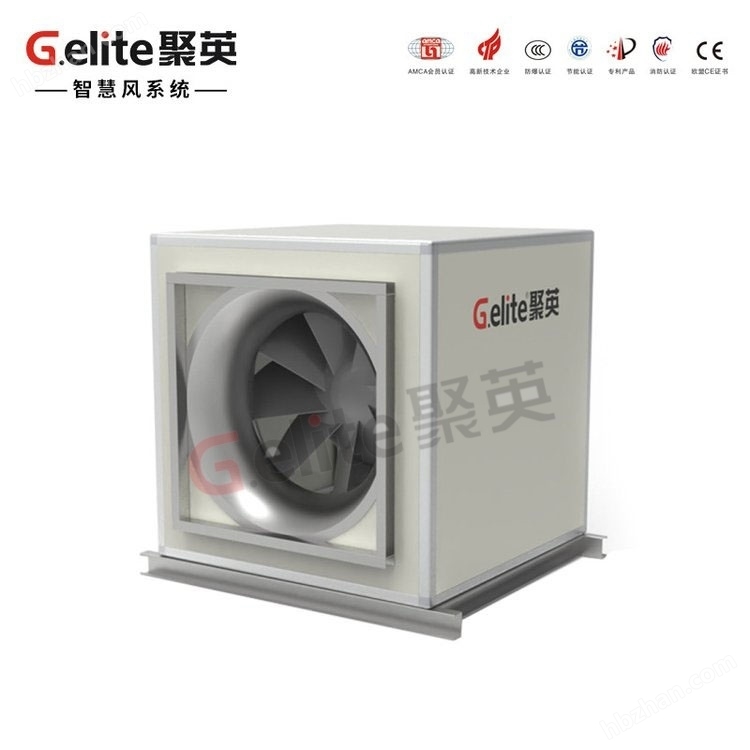

HTFC-Q 離心式管道風機
一、產品說明
● 機號：2.8#～16#
● 風量：1100m3/h～151000m3/h
● 風壓：130～2400Pa
● 功率：0.18～110KW
● 用途：一般用于普通送排風及消防排煙
二、技術特點
性價比高
性能范圍廣，便于設計選型，同時相較于傳統的箱式離心風機，在性能參數相同的情況下，更經濟實惠;
結構形式多樣化
方形設計，多出口方向，使得設計、安裝更加靈活方便;
全新的葉輪形式
離心葉輪自帶與入口文丘里管精密配合的前盤，減少氣流泄露與紊流，提升效率，降低噪音;
直聯傳動
電機直聯，提高風機效率，摒棄了皮帶、軸承等易損部件。
三、特性及應用
HTFC-Q系列離心風機箱是我司在吸收了技術的基礎上研制而成的新型風機，具有免維護、體積小、重量輕、噪聲低、性能優良、運轉平穩、安裝方便等特點。
適用于普通送排風、消防排煙、防腐防爆等場所。
四、部件結構
1、集流器:制成收斂式流線型整體結構，安裝于風機側面，與軸向平行的截面為曲
線形狀，能使氣體順利進入葉輪，且損失較小;
2、箱體:采用設計的組合式鍍鋅框架箱體，面板為彩涂板，內襯優質消音棉;
3、底座:鍍鋅鋼帶成型線一體式成形(型鋼焊接防腐處理)制作;
4、葉輪:采用的CFD流場模擬技術，經靜、動平衡校正，平衡精度達到G2.5級以
上，其材質為鋼制;
5、電機:風機專用電機，效率高，結構穩定;
6、臺座:Q235B優質鋼板制成，用于固定和支撐電機。
