S、SH型單級雙吸中開式離心泵產品概述：
S、SH型單級離心雙吸泵，系屬新型單級雙吸臥式中開離心泵類產品。該泵具有高效節能、應用范圍廣、軸向力平衡、壽命長、中開式結構、維修方便、快捷。S、SH型單級雙吸中開式離心泵適合輸送各種清潔或帶有微量顆粒的中性或弱腐蝕性液體。

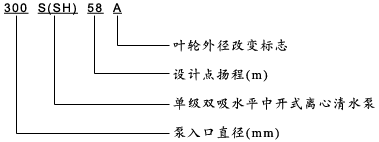

■ S、SH型單級雙吸中開式離心泵型號意義：
■ S、SH型單級雙吸中開式離心泵產品特點：
S、SH型單級雙吸中開式離心泵與其它同類型的泵相比較具有壽命長、效率高、結構合理，運行成本低、安裝及維修方便等特點，是消防、空調、化工、水處理及其它行業的理想用泵。泵體的設計壓力為1.6MPa和2.0MPa。為滿足世界范圍用戶的不同要求，相應的泵體進出口法蘭可按ANSI、PN及IS等標準選取。泵體的進出口法蘭均位于下泵體，這樣可以在不拆卸系統管路的情況下取出轉子，維修方便部分泵體采用雙流道設計，以減少徑向力，從而延長機封和軸承的壽命。葉輪 葉輪的水力設計采用了的CFD技術，因此提高了S、SH型單級雙吸中開式離心泵的水力效率。對葉輪進行動平衡，確保S泵的運行平穩。軸 軸徑較粗，軸承間距較短，從而減小了軸的撓度，延長了機械密封和軸承的壽命。軸套可以采用多種不同的材料，以防止軸被腐蝕和磨損，軸套可更換。磨損環泵體與葉輪間采用可更換的磨損環，防止泵體和葉輪的磨損，更換方便，維修費用低，同時保證運行間隙和較高的工作效率。既可以使用填料也可以使用機械密封，可以在不拆卸泵蓋的情況下更換密封裝置。軸承 *的軸承體設計使軸承可采用油脂或稀油潤滑，軸承的設計壽命10萬小時以上，也可使用雙列推力軸承和封閉軸承。材料 根據用戶的實際需要，S、SH型單級離心雙吸泵的材料鑄鐵、球鐵、316不銹鋼、304不銹鋼。
■ S、SH型單級雙吸中開式離心泵結構圖：
|
| 1 | 泵體 | 12 | 軸套螺母（右） |
| 2 | 泵蓋 | 13 | 軸承體 | |
| 3 | 泵軸 | 14 | 固定螺栓 | |
| 4 | 葉輪 | 15 | 軸承體壓蓋 | |
| 5 | 雙吸密封環 | 16 | 聯軸器部件 | |
| 6 | 軸套 | 17 | 圓螺母 | |
| 7 | 填料套 | 18 | 軸承蓋（甲） | |
| 8 | 水封管 | 19 | 軸套螺母（左） | |
| 9 | 填料 | 20 | 軸承擋圈 | |
| 10 | 填料環 | 21 | 軸承蓋（乙） | |
| 1l | 填料壓蓋 | 22 | 端蓋 |
■ S、SH型單級雙吸中開式離心泵結構說明：
S、SH型單級雙吸中開式離心泵的吸入口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼.中開，檢修時無需拆卸進水，排出管路及電動機（或其他原動機）從聯軸器向泵的方向看去，水泵均為逆吋針方向旋轉。如根據用戶特殊訂貨需要也可改為順吋針旋轉。
S、SH型單級雙吸中開式離心泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外， 其馀多為鑄鐵制成。
S、SH型單級雙吸中開式離心泵泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。
葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩馀軸向力則同軸端的軸承承受。
泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。
水泵通過聯軸器由電動機直接傳動。
軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流入填料腔起水封作用。
■ S、SH型單級雙吸中開式離心泵性能范圍：
泵進口直徑DN: 100∽1400mm
流量Q: zui高1800m3/h
揚程H: zui高135m
工作壓力P: zui高2.5MPa
工作溫度T: zui高135℃
■ S、SH型單級雙吸中開式離心泵產品用途：
S、SH型單級雙吸中開式離心泵適合輸送各種清潔或帶有微量顆粒的中性或弱腐蝕性液體。雙吸離心泵適用于自來水廠、灌溉、排水泵站、電站、工業供水系統、空調系統、消防系統、船舶工業、亦適合煉油工業中作一般性用途。
