數字式局部放電檢測儀報價數字式局部放電檢測儀報價型號:HD5-XD5102Y庫號：M397098 查看hh
XD5102Y，一體機，不再需要筆記本電腦，脈沖電流局部放電檢測儀是根據電網GB/T 7354《局部放電測量》、DL/T 846.4 《局部放電測量?jī)x》等標準要求
2遵循標準本系統遵*循但限于以下標準、規范：
GB/T 7354-2018 局部放電測量；
GB/T 17626 電磁兼容試驗和測量技術；
GB/T 15464-1995 儀器儀表包裝通用條件；
GB/T 6587-2012 電子測量?jī)x器通用規范；
GB 6587.1-1986 電子測量?jī)x器環境試驗總綱；
GB 50150-2016 電氣裝置安裝工程電氣設備交接試驗標準；
DL/T 846.4-2016 局部放電測量?jī)x；
DL/T 356-2010 局部放電測量?jī)x校準規范；
DL/T 417-2006 電力設備局部放電現場測量導則；
DL/T 596-2005 電力設備預防性試驗規程；
Q/GDW 168-2008 輸變電設備狀態檢修試驗規程；
主要技術參數：
主頻：400MHz～1GHz；
內存：256MB系統內存，256MB NandFLASH；
接口：1路以太網接口 / 4路標準UART串口 / 2路USB2.0 G速HOST接口；
總線：ISA總線 / 工業標準TFT LCD接口；
顯示：1024*768（分辨率）；
7技術參數
7.1檢測主機
1）測量通道：4個；
2）測量頻帶與截止頻率：
D端分10、20、40、80KHz；
G端分100、200、300、500KHz；
寬帶范圍：80～500kHz；
窄帶范圍：10～30kHz；
3）視在放電量Q的測量基本誤差:
線性度誤差：≤±5%；
量程換檔誤差：≤±5%；
低重復率脈沖響應誤差：≤±5%；
正負脈沖響應的不對稱度誤差：≤±5%；
4）Z益范圍：－20 dB ∽ +40 dB四檔,可粗調細調；
5）數字濾波：10～1000KHz分檔可調；
6）采樣精度：≥12Bit；
7）同步：內外可選，30～600Hz自*動同步；

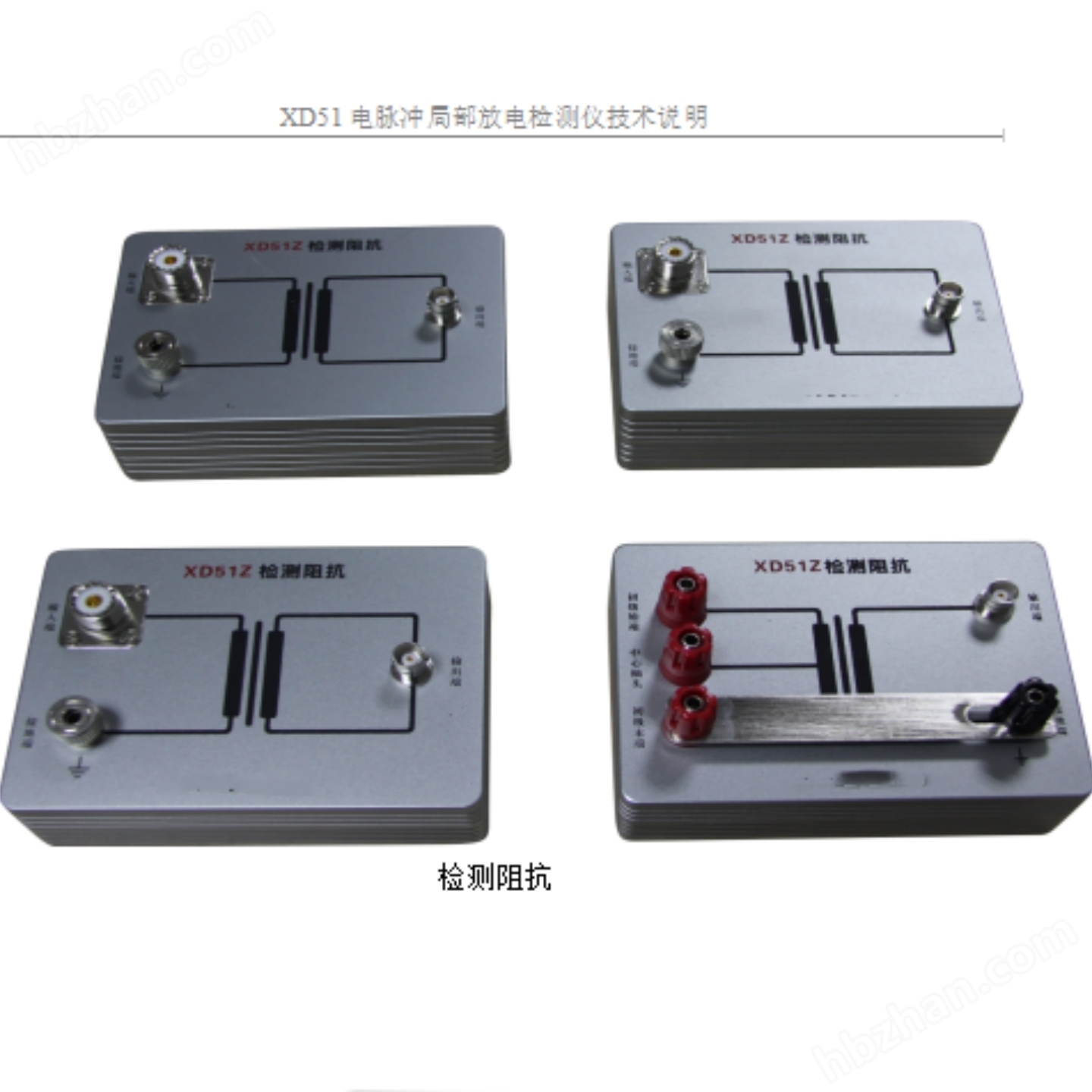

7.2檢測阻抗
1）通用型（1～6號阻抗）
每個阻抗通以工作電流連續工作2小時
每個阻抗都能承受雷擊標準沖擊電壓100V而無損壞；
2）電流型1號（相當于7號阻抗）
額定通流容量：≤25a；
試品電容量：3.3～200 nF；
檢測靈敏度：5倍于Model5的7號阻抗；
3）電流型2號（相當于9號阻抗）
額定通流容量限值：50A；
試品電容量：33～2000nF；
檢測靈敏度：20倍于model5的9號阻抗；
4）電流型3號（相當于11號阻抗）
額定通流容量限值：75a；
試品電容量：0.1～10μF；
檢測靈敏度：80倍于Model5的11號阻抗；
7.3校準脈沖發生器
1）輸出標準脈沖上升沿：＜60nS；
2）輸出標準脈沖下降沿：＞100μS；
3）校準電荷量誤差：＜±5%；
4）標準脈沖電壓檔分為：0.5V,1.0V,2.0V,5.0V；
5）校準電容分為：10pF，100pF兩檔；
6）輸出內阻：＜100Ω；
7.4安*全性能
1）絕緣電阻：＞ 2MΩ；
2）介電強度：電源進線對機殼能承受1500V(50HZ值)1min的耐壓試驗；
7.5使用條件
1）環境溫度：-25℃～50℃；
2）相對濕度：≤95%，無凝露；
7.6工作電源
1）電壓：AC220V±10%；
2）頻率：50Hz±1Hz。
8系統配置清單
序號 項目 單位 數量 備注
1 主機 臺 1
2 標準脈沖發生器 個 1
3 檢測阻抗 套 5
4 同軸電纜15米 根 2
5 儀器中文說明書 本 1
6 出廠檢驗報告 份 1
7 其他附件 套 1
