單接點速動油壓繼電器報價單接點速動油壓繼電器報價型號:BB41-SYJ-50TH庫號：M152203

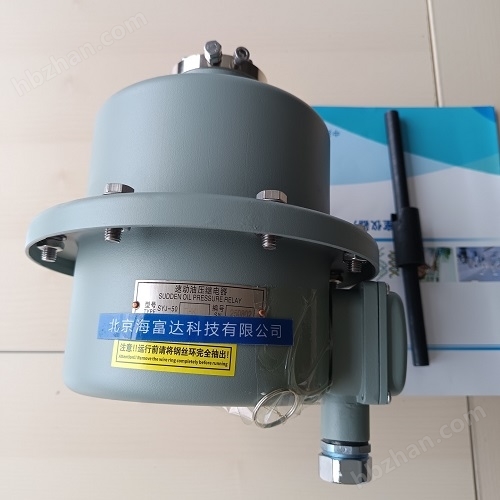

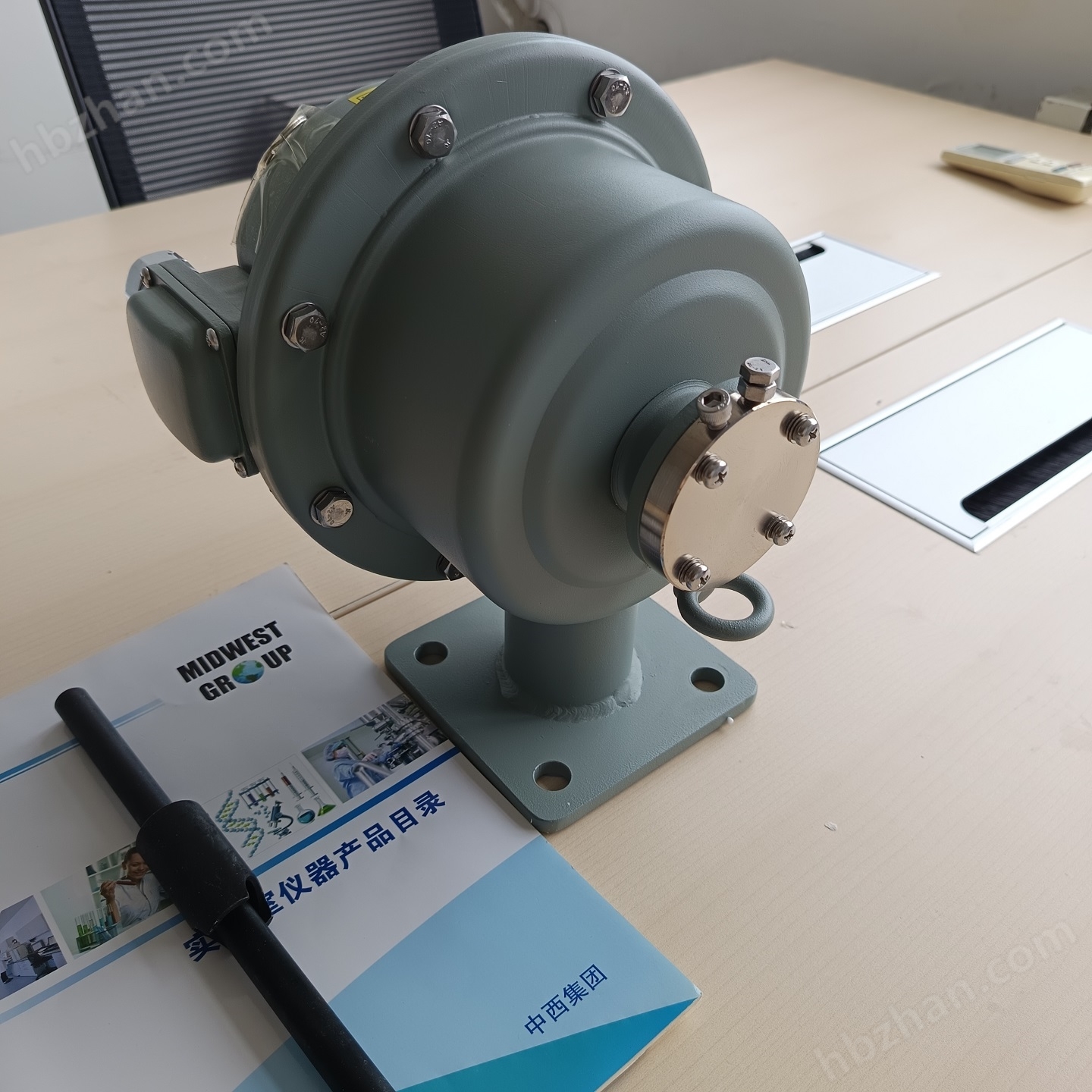

SYJ-50TH速動油壓繼電器是一種的變壓器油箱壓力繼電保護裝置。它是利用油箱內由于事故造成的動態壓力增速來動作的。油壓增長速度越快，動作越迅速；由于油壓波在變壓器油中的傳播速度快，所以速動油壓繼電器反應動作，發出信號并切斷電源。如果在變壓器上安裝速動油壓繼電器，內部發生惡性短路故障，可防丨 止油箱。
使用技術要求
1、使用范圍
適用于油浸式變壓器或油浸式電抗器。
2、技術要求
2-1 環境溫度：－30～+50℃
2-2 相對濕度：+20℃時，不大于95%；
2-3 微動開關接線端子間及導電部分對地應能承受工頻耐壓2000V無絕緣體發熱、擊穿、閃絡現象；
2-4 微動開關的接點容量為
直流220V0.3A時間常數t≤5×10-3S
交流220V0.3A功率因數cosφ≤0.6
2-5 在振動頻率4-20Hz（正弦波），加速度4g時，繼電器接點不動作。
工作原理（參考結構圖）
變壓器正常運行時，因速動油壓繼電器安裝位置低于變壓器油面線，繼電器油室與變壓器油箱連通，油室內隔離波紋管受到較小的靜油壓，氣室I內的彈簧對這靜油壓進行補償達到平衡，速動油壓繼電器不動作。當變壓器內部發生故障，油室內壓力突然上升，壓力達到動作值時，隔離波紋管受壓變形，氣室I內的壓力升高，操作波紋管位移，微動開關動作，發出信號并切斷電源使變壓器退出運行。
