聯系我時，請告知來自 環保在線西門子6SL3100-OBE31-2ABO
西門子中國代理商，西門子中國*代理商，西門子中國一級代理商，西門子PLC代理商，西門子電機代理商，西門子變頻器代理商，西門子人機界面代理商，西門子總線電纜代理商
西門子6SL3100-OBE31-2ABO
上海晉營自動化科技有限公司
：喬 靜
電 話：（同號）
傳 真：
郵 箱：3548508227
:3548508227
上海市松江區翔昆路150號
SINAMICS G120C – 說明SINAMICS G120C緊湊型變頻器，在許多方面為同類變頻器的設計樹立了*。包括它緊湊的尺寸，便捷的快速調試，簡單的面板操作，方便友好的維護以及豐富的集成功能都將成為新的標準。
SINAMICS G120C是專門為滿足OEM用戶對于高性價比和節省空間的要求而設計的變頻器，同時它還具有操作簡單和功能豐富的特點。這個系列的變頻器與同類相比相同的功率具有更小的尺寸，并且它安裝快速，調試簡便，以及它友好的用戶接線方式和簡單的調試工具都使它與眾不同。集成眾多功能：安全功能（STO,可通過端子或PROFIsafe激活），多種可選的通用的現場總線接口，以及用于參數拷貝的存儲卡槽。
SINAMICS G120C 變頻器包含三個不同的尺寸功率范圍從0.55kW到18.5kW。為了提高能效，變頻器集成了矢量控制實現能量的優化利用并自動降低了磁通。該系列的變頻器是全集成自動化的組成部分，并且可選PROFIBUS, Modbus RTU,CAN以及USS 等通訊接口。操作控制和調試可以快速簡單地采用PC機通過USB接口，或者采用BOP-2（基本操作面板）或IOP（智能操作面板）來實現。
SINAMICS家族的新成員
SINAMICS G120C隸屬于功率完備和功能集成的SINAMICS驅動家族- -它是面向未來的創新驅動的***。SINAMICS驅動家族為每個應用提供***佳的驅動解決方案。理所當然，所有的變頻器都能夠進行組態，參數設置，調試并可以按照通常的方式運行。
SINAMICS驅動家族具有一系列的優點：
——SIZER用于工程設計
——STARTER用于參數設置和調試
機械設計 |
■ 緊湊 |
■ 安裝維護簡單 |
■ 可并排緊密安裝不降容 |
■ 可插拔的接線端子 |
電氣設計 |
■ 內置制動單元 |
■ STO安全功能 |
■ IOP, BOP-2和USB接口 |
■ 集成存儲卡(SD)卡槽 |
■ 帶電氣隔離的輸入 |
通訊功能 |
■ DP, CAN, USS, Modbus RTU |
■ 可*集成于全集成的自動化（TIA） |
| G120C的特性 | 您的受益 |
|---|---|---|
結構緊湊 |
|
|
| ■ 可并排緊密安裝不降容 ■ 更高的功率密度，更小的尺寸 ■ 更簡便的安裝，更小的安裝空間 | ■ 需要的空間更小 ■ 可以安裝在更小的柜體內，可以更接近現場安裝 |
操作友好 |
|
|
| ■ 優化的參數組 ■ 優化的調試 ■ 簡化的操作說明《入門指南》 ■ 可采用BOP-2和IOP操作面板 ■ 集成USB接口 | ■ 簡單快速的軟件參數設定 ■ 運行和調試操作更簡單 ■ 充分利用已有的SINAMICS知識，降低培訓費用 ■ 維修更加簡單友好 |
簡便的安裝和維護 |
|
|
| ■ 可插拔的接線端子 ■ 可通過BOP-2 和 IOP操作面板以及SD卡進行參數拷貝 ■ G120C可通過TIA遠程調試 ■ 變頻器和電機運行時間計數器 | ■ 快速的機械安裝 ■ 直觀的系列調試 ■ 可集成于自動化環境 ■ 維護更簡單 |
*的技術功能 |
|
|
| ■ 高能效，無傳感器的矢量控制 ■ 通過V/f ECO功能自動降低磁通 ■ 集成電能計算器 ■ 集成STO安全功能 ■ 集成的通訊接口(DP, CAN, USS, Modbus RTU) | ■ 更高的控制精度和質量 ■ 電機控制的能效更高 ■ 可計算節省的電能 ■ 擁有安全功能無需額外的成本 ■ 可以連接到所有的通用的總線系統中 |
穩定可靠 |
|
|
| ■ 采用了可用于重載的元器件， ■ 所有電路板都帶涂層 ■ 運行環境溫度可達60°C | ■ 可在惡劣的工業環境下*運行 ■ 更長的使用壽命 |
電壓/頻率 | 三相，380 – 480V －20%+ 10% ，50/60 Hz +/–5 % |
功率范圍控制類型 | 0.55 - 18.5kW /0.7-24Hp |
過載能力 | 對于I HO-out： 2.0×I HO-out 過載3秒，1.5×I HO-out過載57 秒/300秒周期 對于I HO-out： 1.6×I HO-out 過載3秒，1.1×I HO-out過載57 秒/300秒周期 |
防護等級 | IP20/UL open type |
環境溫度 | 0°到40 °C不降容/到60 °C 可降容運行 |
EMC | 加裝EMC濾波器符合IEC 61800-3，2類 標準 |
電機電纜長度 | 屏蔽電纜50米/非屏蔽電纜100米 |
符合的標準 | CE, UL |
輸入/輸出信號 | 6個數字量輸入，2個數字量輸出1個模擬量輸入，1個模擬量輸出 |
安全功能 | 安全轉矩截止(STO) |
控制方式 | 矢量控制，V/f，V/f ECO |
能量管理 | 節能計算器，能量消耗計算器，自動降低磁通 |
功能 | 固定頻率/速度設定點，2/3線控制，PID控制器，電機抱閘控制 |
制動 | 內置制動單元 |
選型訂貨數據
制動電阻 |
|
|
FS A | 0.55–1.5 kW | 6SL3201-0BE14-3AA0 |
FS A | 2.2–4.0 kW | 6SL3201-0BE21-0AA0 |
FS B | 5.5–7.5 kW | 6SL3201-0BE21-8AA0 |
FS C | 11–18.5 kW | 6SL3201-0BE23-8AA0 |
進線電抗器 |
|
|
FS A | 0.55–2.2 kW | 6SL3203-0CE13-2AA0 |
FS A | 2.2–4 kW | 6SL3203-0CE21-0AA0 |
FS B | 4–5.5 kW | 6SL3203-0CE21-8AA0 |
FS C | 5.5–18.5 kW | 6SL3203-0CE23-8AA0 |
它可以覆蓋眾多通用的應用的需求，例如傳送帶，攪拌機，擠出機，水泵，風機，壓縮機以及一些基本的物料處理機械等。因此，它可以很好地應用于設備機械的制造，并適合于通過渠道進行分銷。
產品詳情
Sinamics S120 是西門子公司推出的全新的集V/F、矢量控制及伺服控制于一體的驅動控制系統，它不僅能控制普通的三相異步電動機，還能控制同步電機、扭矩電機及直線電機。其強大的定位功能將實現進給軸的***、相對定位。
Sinamics S120 產品包括：用于共直流母線的DC/AC 逆變器和用于單軸的AC/AC 變頻器。
• 共直流母線的DC/AC 逆變器通常又稱為Sinamics S120 多軸驅動器，其結構形式為電源模塊和電
機模塊分開，一個電源模塊將3 相交流電整流成540V 或600V 的直流電，將電機模塊(一個或多個)
都連接到該直流母線上，特別適用于多軸控制，尤其是造紙、包裝、紡織、印刷、鋼鐵等行業。優
點是各電機軸之間的能量共享，接線方便、簡單。
• 單軸控制的AC/AC 變頻器，通常又稱為Sinamics S120 單軸交流驅動器，其結構形式為電源模塊
和電機模塊集在一起，特別適用于單軸的速度和定位控制。
系統概述：SINAMICS S120 組件
SINAMICS S120 DC/AC模塊
電源模塊：
電機模塊：
1）書本型電機模塊
2）裝機裝柜型電機模塊
SINAMICS S120 AC/AC模塊（PM340）
• 模塊型
?? 功率范圍：從0.12kw 到90kw。
?? 進線電壓：1 相200V-240V 及3 相380V-480V 兩種規格。
?? 有內置濾波器和不含濾波器兩種形式。
裝機裝柜型
?? 功率范圍：從110kw 到250kw。
?? 進線電壓：3 相380V-480V
項目背景

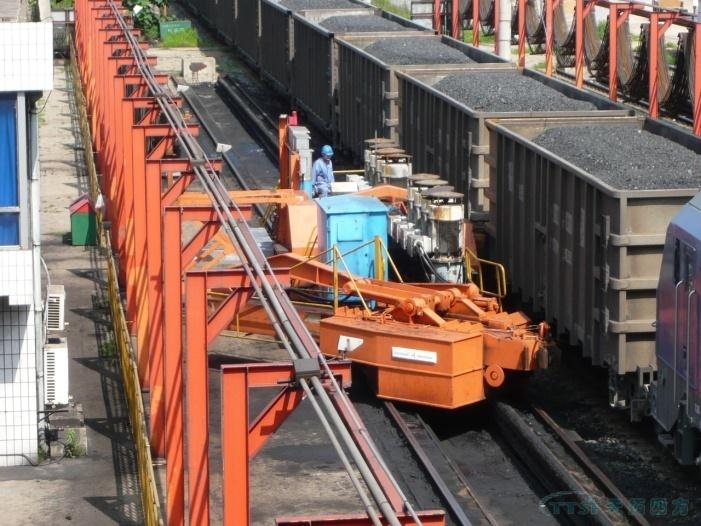

翻車機卸車系統卸煤是依靠鐵路來煤的火力發電廠的主要卸煤方式，由大連重型機器廠生產的三車翻車機，系統由撥車機、翻車機、遷車臺機及推車機四部分組成，設計卸煤能力為1500t/h。
二、解決方案
新型全數字矢量型變頻器從根本上克服了原翻車機調速系統的缺點，全數字量給定，高精度、高穩定性，功率部分采用目前已成熟的IGBT元件，具有開關頻率高（輸出PWM波形更好）、對外干擾小、控制功率小的特點，還具有智能保護功能，耐過電壓及過電流能力強。
| SINAMICS V20 基本型變頻器 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SINAMICS V20 變頻器，底座尺寸 FSA、FSB、FSC、FSD 和 FSE SINAMICS V20 - 經濟、可靠和易于使用的變頻器，適合普通應用 今天，由于機器設備制造領域中的應用日益增多，需要提供具體的自動化與驅動解決方案，以便無需滿足太高相關要求就能將簡單運動序列實現自動化。 SINAMICS V20 是西門子提供的具有基本性能的緊湊性變頻器，可針對此類應用提供簡單且經濟有效的驅動解決方案。 SINAMICS V20 調試迅速，易于操作，堅固耐用且經濟高效，從而在同類產品中獨樹一幟。 該款變頻器有五種尺寸可供選擇，輸出功率覆蓋 0.12 kW ~ 30 kW。 將成本降到***低 組態、調試和運行成本必須保持在盡可能低的水平。 使用 SINAMICS V20，您可以實現想要的目標。 為提高能效，該變頻器采用了一種控制技術，用來通過自動磁通降低來取得***佳能效。 不僅如此，它還可顯示實際電能消耗量，并具有其它集成節能功能。 這樣就能夠大幅削減能耗。 選型與訂貨數據
1) 230 V 1 AC 設備的額定功率取決于輸出電流 IH。輸出電流 IH 取決于高過載 (HO) 時的負載持續率： 150 % IH 60 s, 循環時間 300 s。 2)輸出電流 IH 基于高過載 (HO) 的占空比。 150 % IH 60 s, 循環時間 300 s。 3) 適用于 FSA 的電機屏蔽電纜（***長 10 m）和適用于 FSB 至 FSC 的電纜（***長 25 m）。為了在使用 FSA 時也能使用 25 m 電機屏蔽電纜，必須使用帶外部網側濾波器的無濾波變頻器。
1) 400 V 3 AC 設備的額定功率取決于輸出電流 IL。輸出電流 IL 基于低過載 (LO) 時的負載持續率： 110 % IL 60 s, 循環時間 300 s。 2)輸出電流 IL 基于低過載 (LO) 時的負載持續率。 110 % IL 60 s, 循環時間 300 s。 3)輸出電流 IH 基于高過載 (HO) 的占空比。 150 % IH 60 s, 循環時間 300 s。 4) 適用于 FSA 的電機屏蔽電纜（***長 10 m）和適用于 FSB 至 FSE 的電纜（***長 25 m）。為了在使用 FSA 時也能取得Category C2 或使用 25 m 電機屏蔽電纜，必須使用帶外部進線濾波器的無濾波功能變頻器。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
標準的操作控制和功能， 使它們具有相同的軟硬件平臺
覆蓋了低壓和中壓的電壓范圍
所有變頻采用相同的工程工具
高度的靈活性和組合性
相同的選件
***小化的培訓費用
